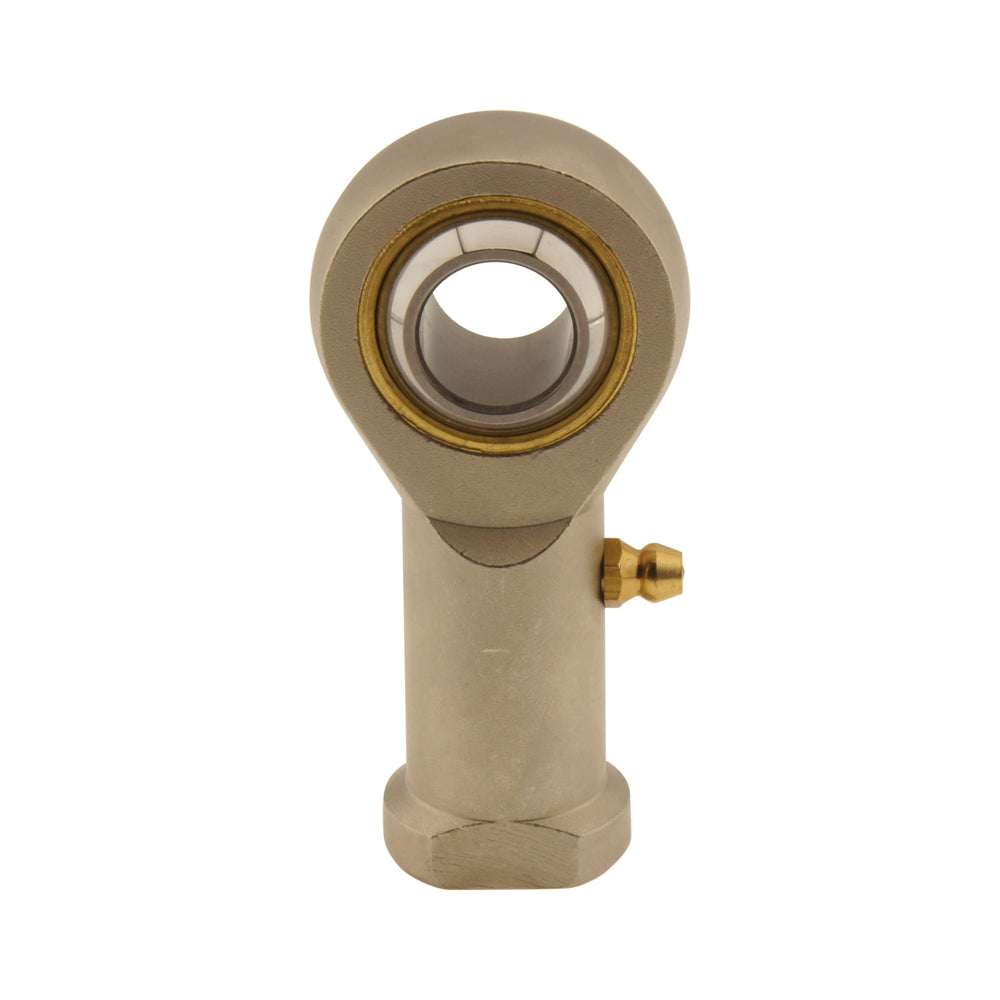

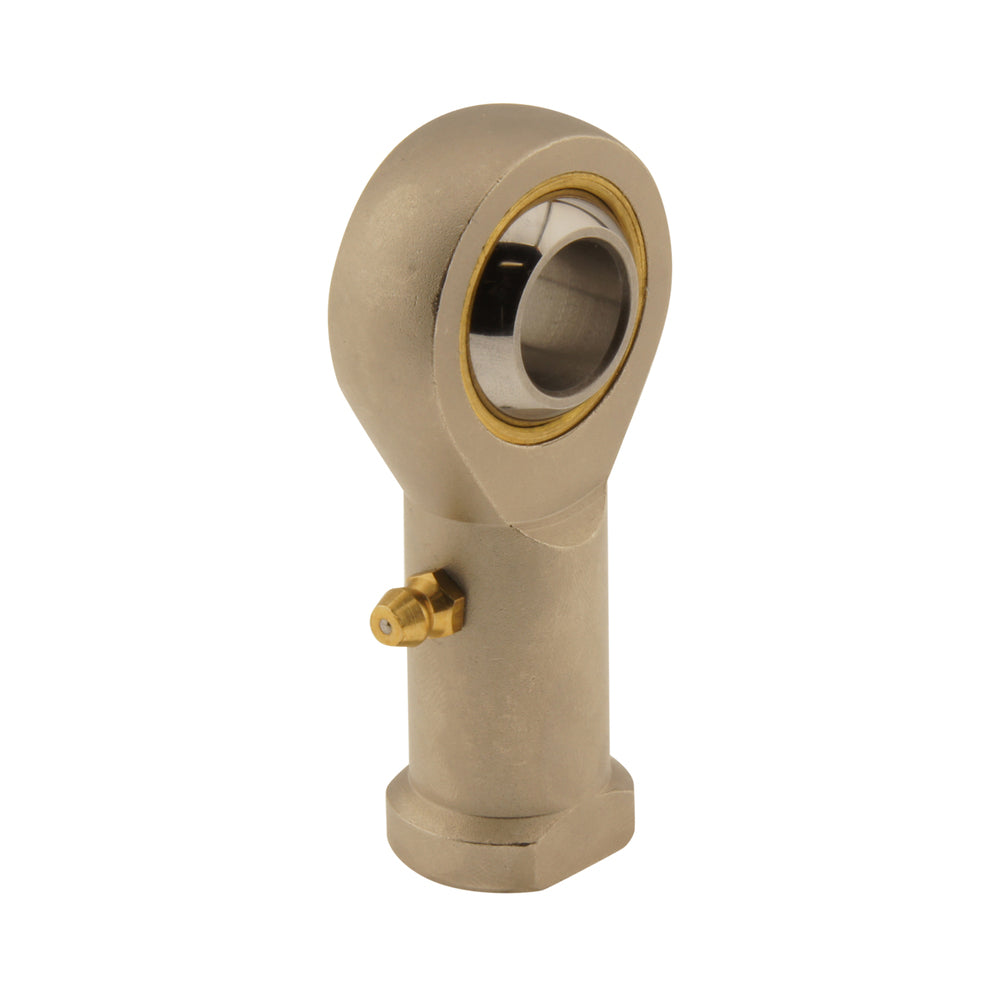

M30x2.0 Innengewinde mit sphärischem Gelenkkopf PHS
Dieser kugelförmige Gelenkkopf aus Stahl mit Innengewinde M30x2,0 wird für die Montage von Pneumatikzylindern verwendet. Der Lochdurchmesser der Kugel beträgt 30 mm. Montage am Ende von Kolbenstangen mit Außengewinde. Der Gelenkkopf eignet sich für lineare oder bogenförmige Bahnen und erlaubt auch kleine seitliche Winkelverlagerungen. Inklusive Schmiernippel für eine gute Schmierung während der gesamten Lebensdauer.
- Regulärer Preis
- €128.75
- Regulärer Preis
- €108.19
Beschreibung

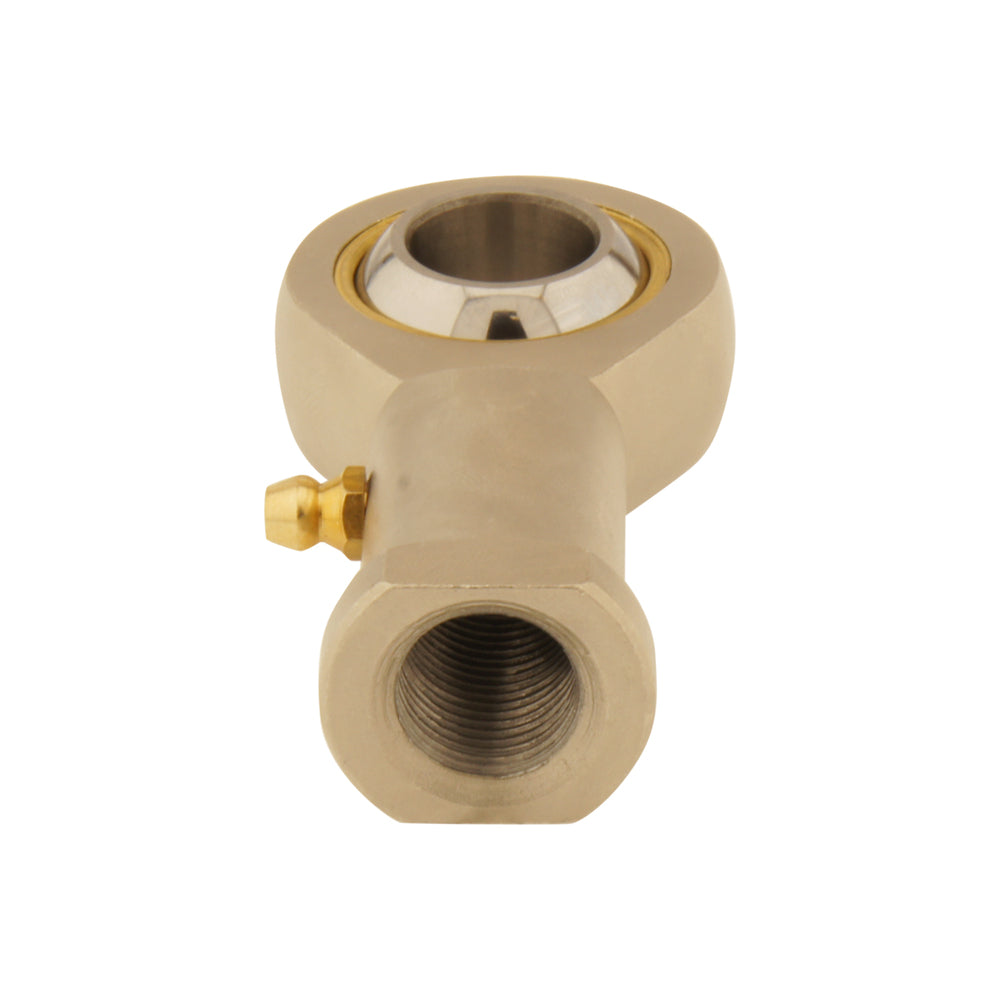

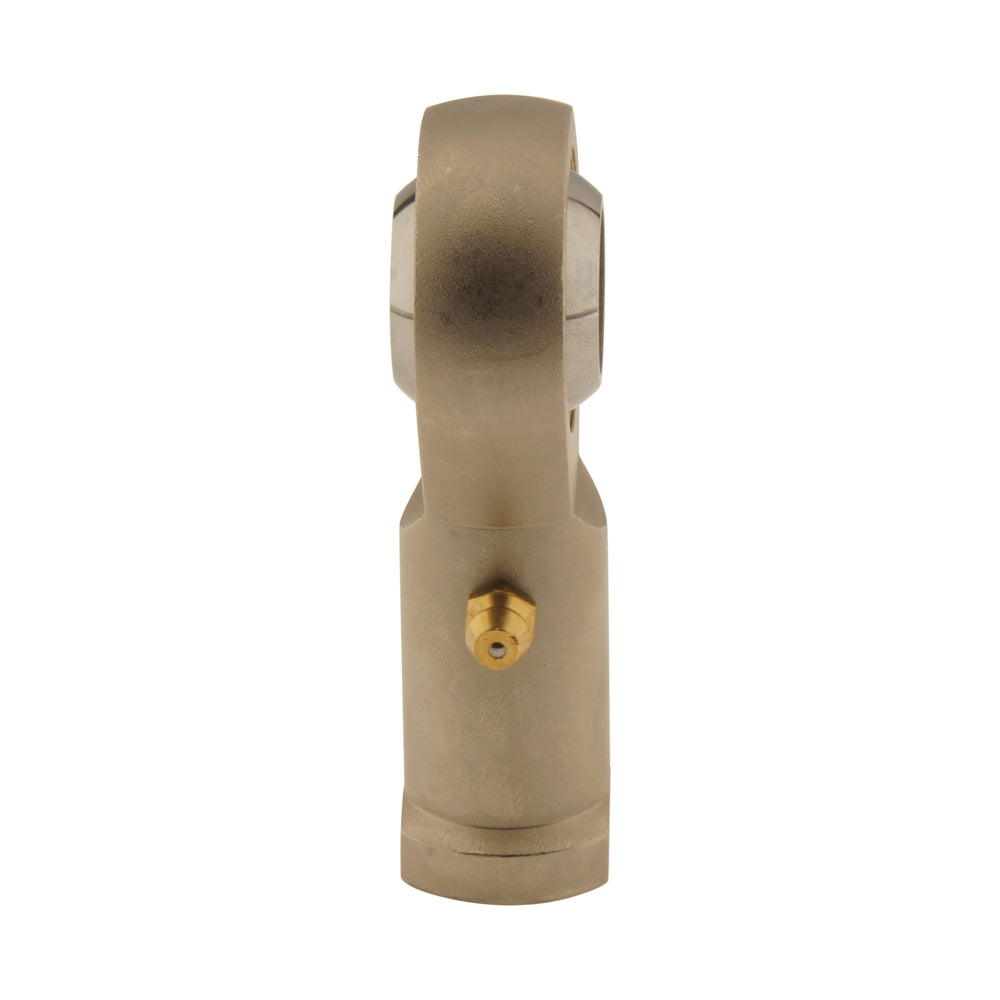

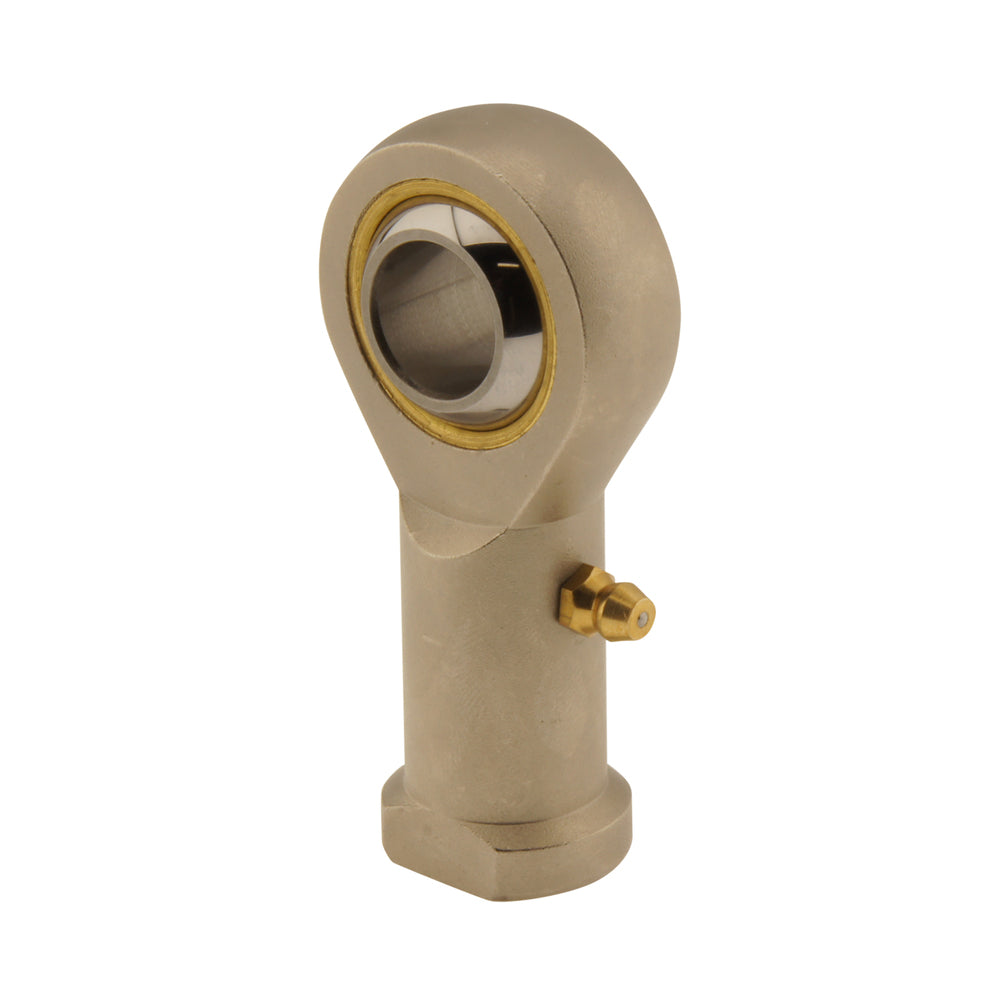

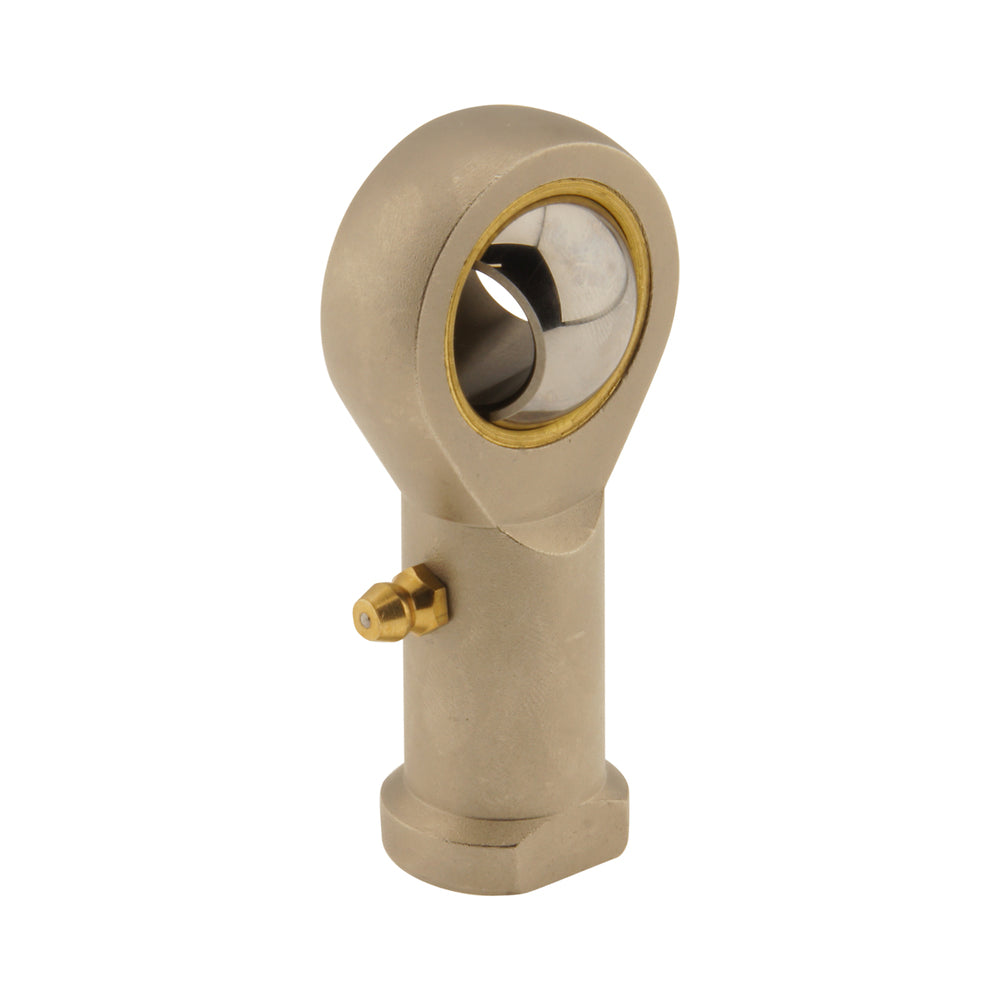

Dieser kugelförmige Gelenkkopf mit Innengewinde, der auch als Gelenkkopfauge bezeichnet wird, ist ein Montagezubehör für Pneumatikzylinder. Er hat einen Innengewindeanschluss und kann mit seinem M30x2,0 auf das Stangenende eines Pneumatikzylinders geschraubt werden. Der Lochdurchmesser des kugelförmigen Auges beträgt 30 mm und ist in der Regel mit einem Bolzen an einem weiblichen Gabelkopf befestigt, dessen Ende mit einem Schmiernippel versehen ist. Er kann in Druck- oder Zuganwendungen eingesetzt werden, bei denen sich die Last linear oder bogenförmig bewegt. Er hat auch eine Toleranz für kleine Winkelabweichungen. Er ist aus Stahl gefertigt.
Profis
- Gelenkköpfe können kleine Winkelabweichungen ausgleichen
- Er lässt sich mit einem Stift durch die 30-mm-Öse leicht an anderen Geräten befestigen.
- Kann auf jede Gewindestange mit einer Gewindegröße von M30x2,0 montiert werden.
Nachteile
- Gelenklager am Gelenkkopf sind nicht für eine radiale (parallele) Fehlausrichtung des Zylinders ausgelegt.
- Das zusätzliche Gewicht des Montagezubehörs muss bei der Lastberechnung berücksichtigt werden.
PHS-Reihe
Die Mindman PHS-Serie sind kugelförmige Gelenkköpfe, die als Zubehör für die Montage von Pneumatikzylindern verwendet werden, auch als Gelenkkopfaugen bezeichnet. Sie sind für Pneumatikzylinder nach ISO 15552, 21287 oder 6432 ausgelegt. Die Serie umfasst Größen, die den gesamten ISO 8139-Bereich einhalten, aber auch zusätzliche Größen außerhalb dieses Bereichs. Er hat einen Innengewindeanschluss und Größen von M3x0,8 bis M30x2, die zu unserer großen Auswahl an Pneumatikzylindern passen. Die Öse hat einen Durchmesserbereich von 5-30 mm und kann mit dem Standard-Schmiernippel geschmiert werden. Die kugelförmige Aufhängung des Gelenkkopfes ermöglicht eine geringe Winkelverschiebung. Je nach Größe kann es maximal 108 kN statische Radiallast, 72,3 kN dynamische Radiallast und 38,8 kN dynamische Axiallast aufnehmen.
