M3x0,5 Schwimmend gelagerter Zylinder MFC
Hinweis: Dieses Produkt ist abgekündigt
Dieses Zubehörteil für die schwimmende Befestigung kann jede Exzentrizität zwischen dem angetriebenen Körper und dem Zylinder auffangen. Er verfügt über einen Innengewinde-Eingang für das Stangenende des Pneumatikzylinders und einen Wellenausgang, beide mit M3×0,5-Gewinde. Er hat einen Drehwinkelbereich von ±5° und lässt eine lineare Abweichung von ±0,5 mm zu. Er ist für die wiederholte Anwendung von Druck- oder Zugkräften ausgelegt.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Das Zubehörteil für die schwimmende Befestigung kann jede Abweichung von der Zentrierung oder den Verlust der Parallelität zwischen dem angetriebenen Körper und dem Zylinder auffangen. Er hat einen Innengewinde-Eingang für den Anschluss an das Stangenende des Pneumatikzylinders und einen Wellenausgang mit demselben M3×0,5-Gewinde. Er hat einen Drehwinkelbereich von ±5° und lässt eine lineare Abweichung von ±0,5 mm zu. Daher kann die genaue Zentrierung und Bearbeitung von Komponenten eine geringere Toleranz aufweisen, was die Installationszeit und -kosten reduziert. Er ist kompakt, steif und hat eine einfache Konstruktion, die eine wiederholte Anwendung von Druck- und Zugkräften ermöglicht. Er hat einen Temperaturbereich von 5-60°C und ist aus Stahl gefertigt. Er kann für ISO- (15552, 21287, 6432, etc.) oder Nicht-ISO-Pneumatikzylinder verwendet werden, solange die Gewinde übereinstimmen.
Pros:
- Er kann jede Abweichung von der Zentrierung oder den Verlust der Parallelität zwischen dem angetriebenen Körper und dem Zylinder auffangen.
- Er hat einen Drehwinkelbereich von ±5° und erlaubt eine lineare Abweichung von ±0,5 mm
- Es ist für die wiederholte Anwendung von Druck- und Zugkräften ausgelegt.
Nachteile
- Zusätzliches Gewicht muss bei der Lastberechnung berücksichtigt werden
Serien MFC und MFCS

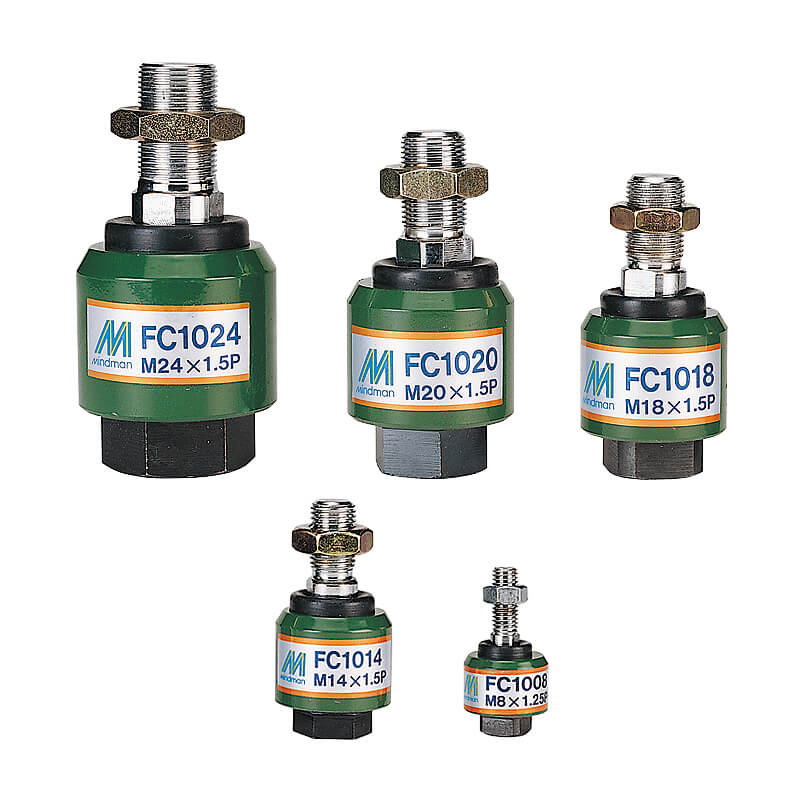

Die Mindman MFC- und MFCS-Serien sind für ISO- (15552, 21287, 6432, etc.) und Nicht-ISO-Pneumatikzylinder mit einem Gewindegrößenbereich von M3 bis M50 geeignet. Sie können jede Abweichung von der Zentrierung oder den Verlust der Parallelität auffangen und haben außerdem einen Drehwinkelbereich von ±5° je nach Größe, was eine weniger genaue Zentrierung, Bearbeitung und Installationszeit ermöglicht und die Gesamtkosten senkt. Sie können sowohl für Druck- als auch für Zuganwendungen verwendet werden. Unsere MFC-Größe (6-160mm Welle) hat eine maximale Kraft von 80.000 N und unsere MFCS-Größe (6-32m Welle) hat eine maximale Kraft von 2.500 N. Sie werden für Anwendungen verwendet, bei denen Zentrierung oder Winkelabweichung ein Problem sind oder sein könnten.
