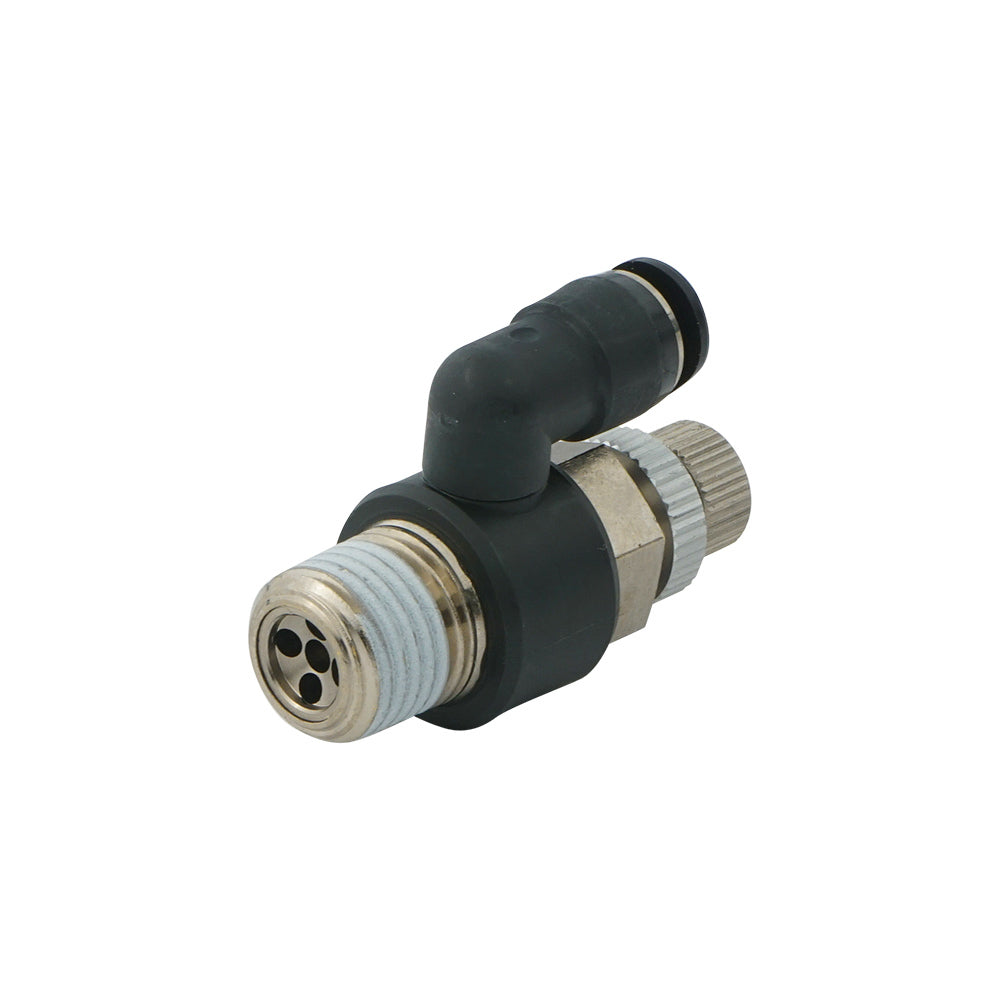

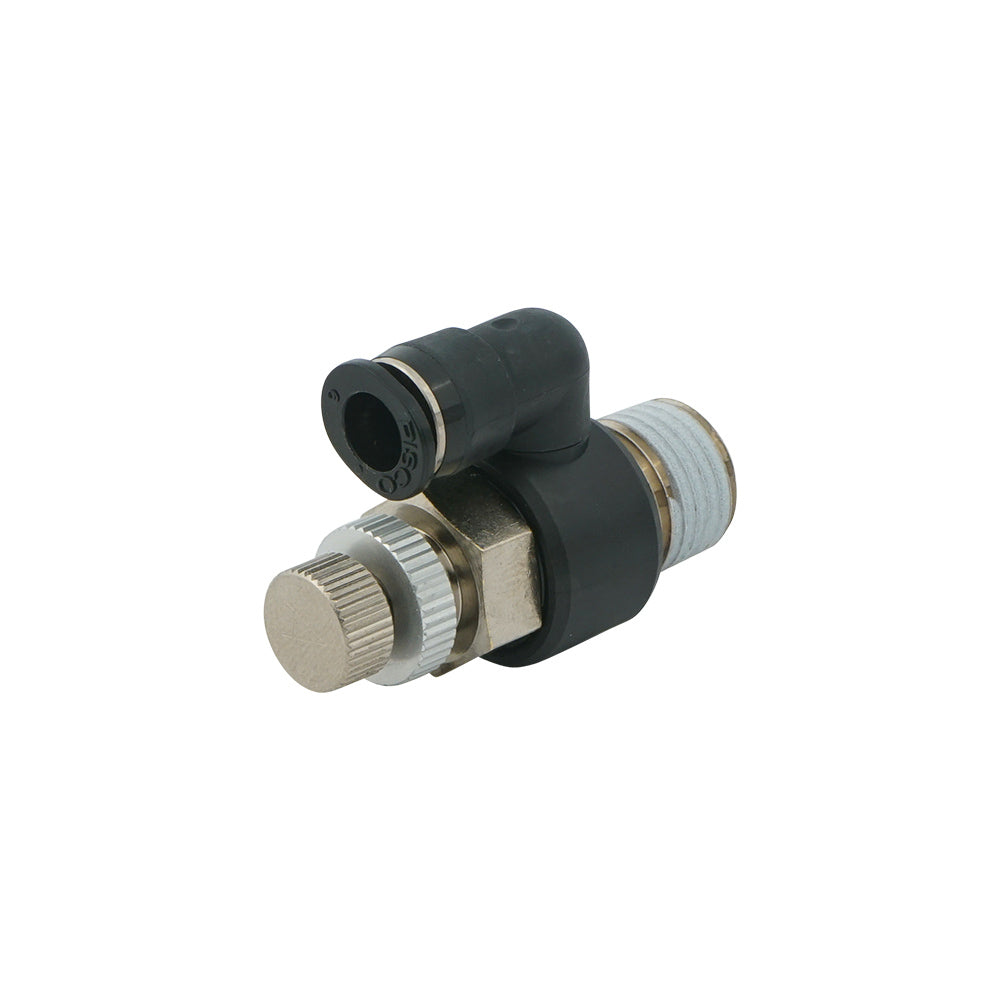

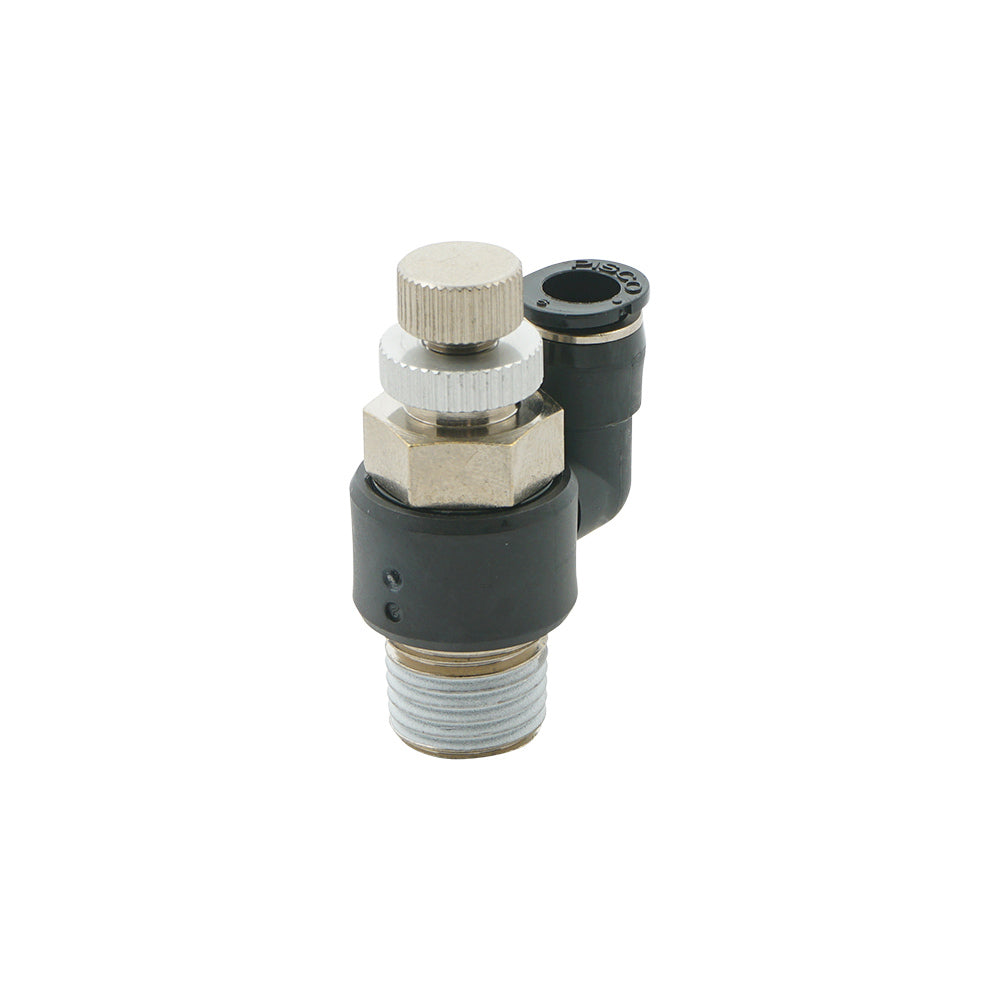

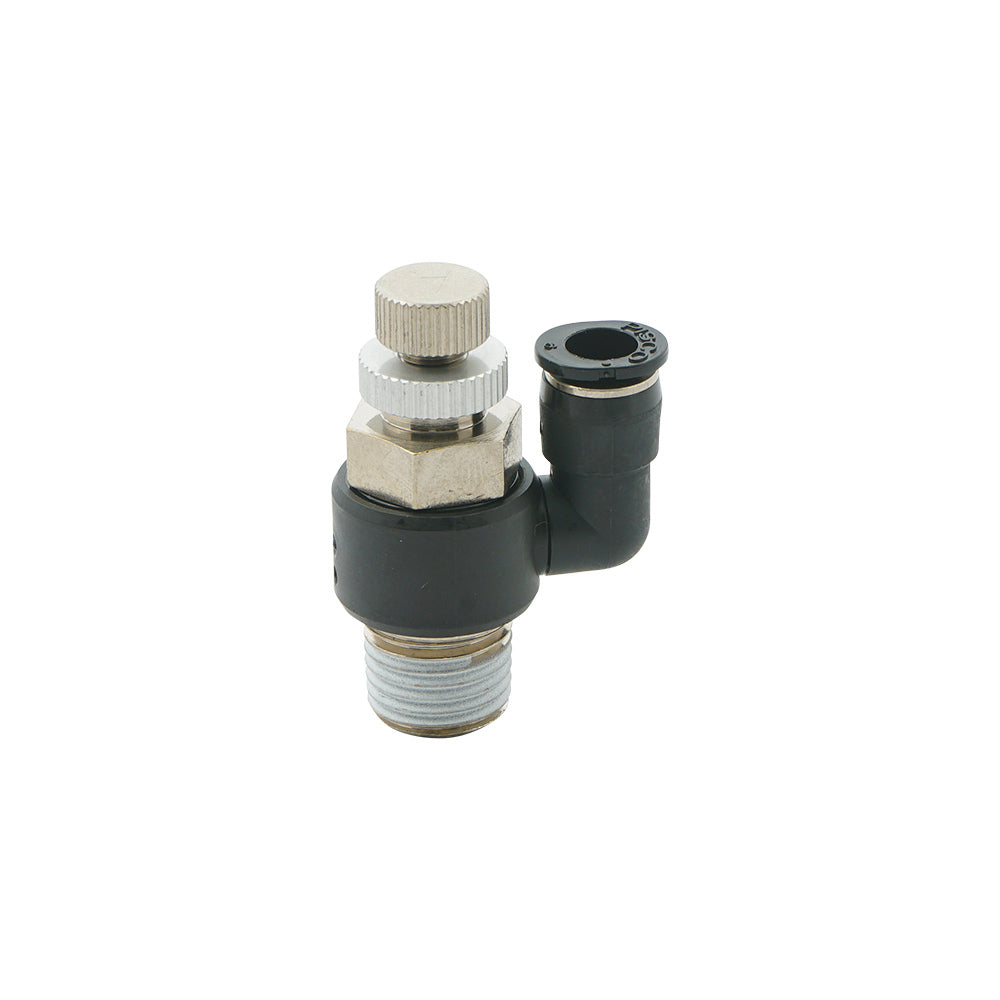

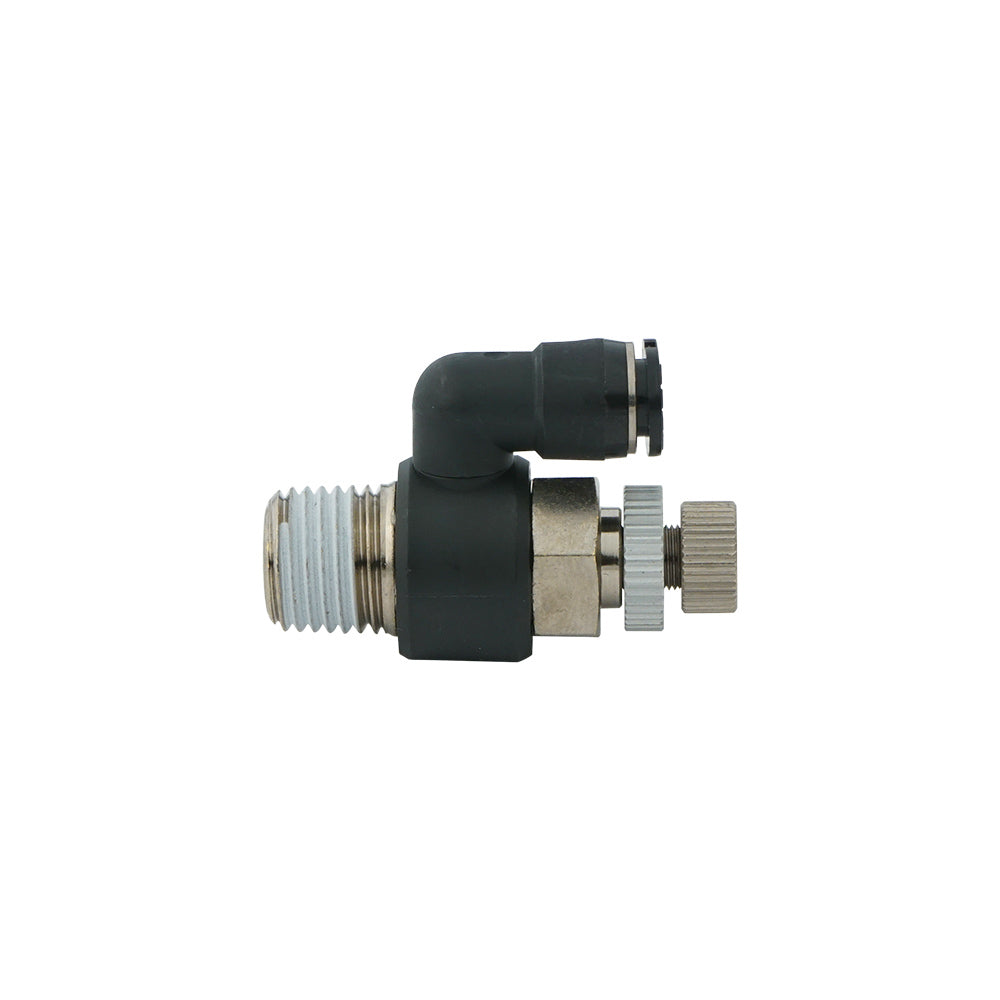

M5 - 1/8" Auslassventil mit niedrigem Öffnungsdruck, drehbares Durchflussregelventil

Es handelt sich um ein drehbares pneumatisches Durchflussregelventil für eine einstellbare Regelung des Luftstroms in eine Richtung. Es ist eine Kombination aus einem Nadelventil und einem Rückschlagventil mit Blende. Das Nadelventil ermöglicht die Einstellung der Durchflussmenge, während das Blendenrückschlagventil dafür sorgt, dass der Luftstrom nur in eine Richtung dosiert wird. Die Meter-Out-Konfiguration bedeutet, dass der Durchfluss auf dem Weg vom Anschluss mit Außengewinde zum Anschluss mit Steckanschluss beeinflusst (kontrolliert) wird. Bei der Einspeisekonfiguration ist es genau umgekehrt.

Er hat einen drehbaren 1/8-Zoll-Steckanschluss auf der einen Seite und einen metrischen M5x0,8-Außengewindeanschluss auf der anderen Seite. Die Push-in-Verschraubung ermöglicht eine einfache Verbindung mit dem Schlauch. Schieben Sie das Rohr hinein, und die Verschraubung fixiert es mit Krallen aus rostfreiem Stahl. Der Durchfluss wird vom Anschluss mit Außengewinde zum Anschluss der Steckverschraubung dosiert.

Der Betriebsdruck reicht von 0,5 bis 5 bar (7,25 bis 72,5 psi). Er verfügt über NBR-Dichtungen, die ihn für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Verwenden Sie eine drehbare Nadel, um die Blendengröße einzustellen, die den Durchfluss bestimmt, und befestigen Sie sie mit einer Kontermutter. Drehen Sie die Nadel im Uhrzeigersinn, um die Öffnungsgröße zu verringern, und gegen den Uhrzeigersinn, um sie zu vergrößern. Bei der Einstellung des Durchflusses ist vom vollständig geschlossenen Zustand auszugehen, um eine plötzliche Bewegung des Stellantriebs zu vermeiden. Vermeiden Sie es, die Nadel mit übermäßigem Drehmoment zu drehen, da sich sonst die Fließeigenschaften aufgrund des verformten Harzventilsitzes ändern können.

Pros

• Ausgestattet mit einer Kontermutter, um die Position der Nadel zu sichern
• Durchflussmenge einstellbar
• Ideal für doppeltwirkende Zylinder
• Ausgestattet mit einfach anzuschließenden Steckanschlüssen

Nachteile

• Nicht geeignet für Vakuumanwendungen
• Lässt ein gewisses Maß an Luftleckage zu, daher sollte es nicht für Anwendungen verwendet werden, die keine Leckage erfordern

JSS-Serie

Die JSS-Serie umfasst drehbare Stromregelventile für die Steuerung eines Luftstroms in eine Richtung. Je nach Anforderung kann der Durchfluss von der Gewinde- zur Steckfittingseite oder in umgekehrter Richtung dosiert werden. Die Größen der Steckanschlüsse reichen von 3 bis 12 mm und von 1/8 bis 3/8 Zoll, die der Gewindeanschlüsse von M3x0,5 bis M5x0,8 und von R1/8 bis R1/2 Zoll. Diese Serie besteht aus einer Standardausführung für einen Betriebsdruck von 1 bis 9 bar und einem Rückschlagventil mit einem Öffnungsdruck von 0,5 bar. Sie umfassen auch einen Typ mit niedrigem Öffnungsdruck, der für einen Betriebsdruckbereich von 0,5 bis 5 bar und einen Öffnungsdruck des Rückschlagventils von 0,2 bar geeignet ist. Sie sind für einen Betriebstemperaturbereich von 0 bis 60°C geeignet (kein Einfrieren).
