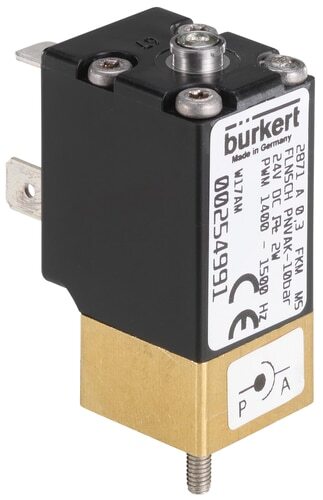

Magnetventil 20x20 mm SFB Flansch NC Messing EPDM -1-8bar/-15-116psi 24VDC 2871 20001480

Es handelt sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 20x20 mm SFB-Flansch und einer 24 V DC-Spule. Konzipiert für proportionale Durchflussregelung durch ein PWM-Signal. Das Tastverhältnis des Signals bestimmt den Spulenstrom, der direkt mit der Stößelposition korreliert. Optional kann das Ventil auch mit Gleichspannung betrieben werden. Das Ventil hat ein Messinggehäuse mit EPDM-Dichtung und einer Nennweite von 1,2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von -1 - 8 bar (-15 - 116 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,038 m3/h, dies entspricht einer Durchflussmenge von 1 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil kann mit Hilfe eines digitalen Reglers, wie z. B. den Bürkert-Typen 8605 oder 8611, proportional gesteuert werden. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Profis

• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Kompakte Ventilkonstruktion
• Reaktionszeit weniger als 15 ms
• Steuerung mit PWM-Signal aktiviert
• Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler

Nachteile

• Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
• Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen

Serie

Das Bürkert 2871 ist ein direktgesteuertes Hubmagnetventil. Das Ventil 2871 dient in erster Linie zur Proportionalregelung, ideal für Anwendungen, die eine kontinuierliche Durchflussregelung erfordern. Das Ventil 2871 arbeitet je nach Modell von 0 bis maximal 12 bar, hat eine Anschlussgröße von 1/8 Zoll (BSP und NPT) und kann auch auf eine Anschlussplatte montiert werden. Die Öffnungsgrößen reichen von 0,05 bis 2,0 mm. Für größere Durchflussmengen bieten die Typen 2873 oder 2875 eine Lösung. Der Durchfluss kann mit einem digitalen Regler (z. B. Bürkert 8605 oder 8611) geregelt werden. Bitte beachten Sie, dass die richtige Dimensionierung des Ventils (Kv) für die Durchflussregelung entscheidend ist. Wenn Sie unsicher sind, ob das 2871-Ventil für Ihre Anforderungen geeignet ist, lesen Sie unseren Artikel über Proportionalmagnetventile oder wenden Sie sich an unseren technischen Support.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
