Magnetventil 20x20 mm SFB Flansch NO Edelstahl EPDM 0-10bar/145psi 24VDC 7011 20029007
Hinweis: Dieses Produkt ist abgekündigt

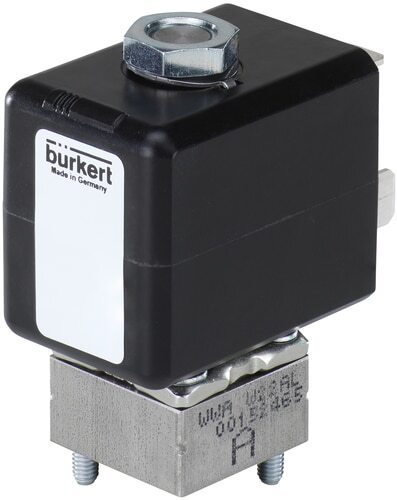

Burkert 2/2-Wege-Magnetventil (Typ 7011) mit 20x20 mm SFB-Flansch und einer 24 V DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise offen (Spannung = geschlossen). Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 100 °C (212 °F) und einen Druckbereich von 0 - 10 bar (145 psi). Gehäuse aus rostfreiem Stahl mit EPDM-Dichtung und einer 2 mm großen Blende. Der Kv-Wert beträgt 0,11 m3/h (1,83 l/min bei dp = 1 bar Wasser).
Anmerkung: DIN-Stecker nicht enthalten.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Es handelt sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 20x20 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit EPDM-Dichtung und einer Öffnungsweite von 2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 10 bar (145 psi) und eine maximale Temperatur von 100 °C (212 °F). Das Ventil hat einen Kv-Wert von 0,11 m3/h, dies entspricht einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) eignet sich für neutrale Flüssigkeiten und viele Chemikalien, ist aber wenig beständig gegen Öle und Fette. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert Typ 7011 ist ein vielseitig einsetzbares, direktwirkendes Ringkolbenventil, das in einer Vielzahl von Anwendungen eingesetzt werden kann. Der verschweißte Stopfen und das Kernführungsrohr erhöhen die Druckfestigkeit und garantieren die Dichtheit. Das Ventil kann mit verschiedenen Gehäuse- und Dichtungsmaterialien an die jeweiligen Anforderungen angepasst werden. Die Flanschvariante (SFB) des Ventils ermöglicht eine platzsparende Anordnung auf einem Mehrfachverteiler, außerdem gibt es DVGW EN 161 und explosionsgeschützte Varianten. Flexible Schlauchverbindungen können mit Steckanschlüssen hergestellt werden. In Kombination mit einem Stecker nach DIN EN 175301-803 Form B bieten die Ventile Schutzart IP65. Das Ventil Typ 7011 ist durch seine kompakte Bauweise und das überschiebbare Spulensystem ideal für kleine Ventile bis DN 2,4. Dieses Ventil lässt sich leicht auf einen Flansch oder einen Verteiler montieren und ist somit für verschiedene Systeme geeignet. Zusätzlich sind explosionsgeschützte Varianten für Sicherheitsanforderungen erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
