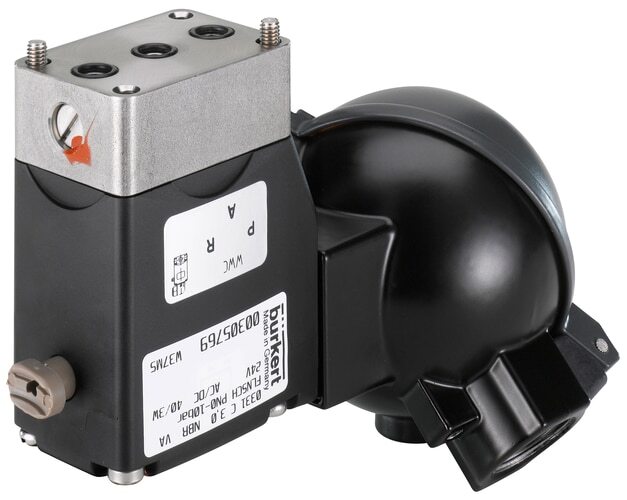

Magnetventil 3/2-Wege 32x46 mm SFB Flansch Universal Edelstahl FKM 0-10bar/145psi 24VAC/DC ATEX 0331 20031108

Dies ist ein direktwirkendes 3/2-Wege-Magnetventil von Burkert mit 32x46 mm SFB-Flansch und einer 24 V AC/DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung und einer Öffnungsweite von 2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das die kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist universell. Das 3-Wege-Ventil verbindet einen gemeinsamen Anschluss mit einem der beiden anderen Anschlüsse, je nachdem, ob die Spule erregt ist. Bei dieser Version kann der Druck an allen Anschlüssen angelegt werden. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 10 bar (145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,1 m3/h, dies entspricht einer Durchflussmenge von 2 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Dank der ATEX- und IECEx-Zertifizierung ist dieses Magnetventil für explosive Umgebungen geeignet. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Profis

• ATEX-zertifiziert
• Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
• Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Die SFB-Flanschausführung ermöglicht die kompakte Montage mehrerer Ventile auf einem Verteiler

Nachteile

• Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
• Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen

Serie

Das Bürkert 0331 Ventil ist ein direktwirkendes, mediengetrenntes Klappankerventil. Öffnungen bis zu DN 4 und Druckbereiche von 0 bis 16 bar. Dieses Ventil unterscheidet sich vom Modell 0330 durch das Fehlen eines Gewindes, an dessen Stelle ein Bürkert SFB-Flanschanschluss (Specific Flange Design Bürkert) an der Unterseite tritt. Dieser Flansch kann verwendet werden, um das Ventil auf einen Verteiler zu montieren oder um es auf ein größeres Ventil (z.B. Typ 5282) zu montieren und als Pilotventil zu verwenden. Das Ventil 0331 ist als 2/2- und 3/2-Wege-Variante erhältlich. Die 3/2-Wege-Versionen sind als stromlos offenes, stromlos geschlossenes, Verteiler- oder Mischventil erhältlich. Durch die mediengetrennte Bauweise ist dieses Ventil für aggressive oder leicht verschmutzte Medien geeignet. Das Standard-Messinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Das 0331 ist mit einer Handnotbetätigung für die Inbetriebnahme und Prüfung ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
