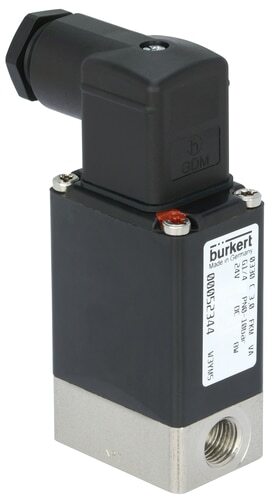

Magnetventil G1/4'' Edelstahl FFKM 0-5bar/73psi 24VDC Bistabil 0330 343015
Burkert 2/2-Wege-Magnetventil (Typ 0330) mit G 1/4-Zoll-Gewinde und einer 24-V-DC-Spule. Dieses bistabile Ventil schaltet zwischen offen und geschlossen um und bleibt nach einem kurzen Impuls (>150 ms) an eine der beiden Wicklungen in dieser Position. Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 0 - 5 bar (73 psi). Gehäuse aus rostfreiem Stahl mit FFKM-Dichtung und einer 4 mm großen Blende. Der Kv-Wert beträgt 0,17 m3/h (2,83 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Modell mit Verriegelung.
Anmerkung: DIN-Stecker ist im Lieferumfang enthalten.
- Regulärer Preis
- €547,39
- Regulärer Preis
- €459,99
Beschreibung
Dies ist ein direkt arbeitendes 2/2-Wege-Magnetventil von Burkert mit G 1/4-Zoll-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FFKM-Dichtung und eine Öffnungsweite von 4 mm. Dieses bistabile Magnetventil bleibt nach einem kurzen elektrischen Impuls von mindestens 150 ms in seiner Position (offen oder geschlossen). Die Spule hat zwei Wicklungen und drei Stifte: einen, der mit dem Minuspol verbunden ist, und zwei, die mit dem Pluspol verbunden sind, wobei jeder mit einer separaten Wicklung verbunden ist. Ein Impuls an einem der positiven Stifte schaltet das Ventil und bleibt bis zum nächsten Impuls in dieser Position. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von 0 - 5 bar (73 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,17 m3/h, dies entspricht einer Durchflussmenge von 3 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die FFKM-Dichtung (perfluorierter Kautschuk) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil benötigt einen elektrischen Impuls, um zwischen offenem und geschlossenem Zustand zu wechseln, anstatt eines kontinuierlichen Signals, was zu einem geringeren Energieverbrauch führt. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Dieses bi-stabile Ventil schaltet die Position mit einem kleinen elektrischen Impuls und verbraucht sehr wenig Energie
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
Serie
Das Bürkert-Magnetventil Typ 0330 ist ein direktgesteuertes Magnetventil, d.h. zum Öffnen des Ventils ist keine Druckdifferenz erforderlich. Diese Konstruktion ist mediengetrennt, was eine vollständige Isolierung Ihrer Flüssigkeit von den Arbeitsteilen des Ventils ermöglicht. Diese Eigenschaft macht das Ventil zu einer guten Lösung für aggressive oder leicht verschmutzte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, beträgt aber maximal 16 bar. Das Ventil verfügt über eine wartungsfreie Schwenkanker-Konstruktion anstelle des üblichen linearen Translationskolbens. Das Ventil ist in den Schutzarten IP65 oder IP67 erhältlich. Das Ventil hat nur wenige bewegliche Teile, was eine lange Lebensdauer aufgrund des geringen Verschleißes der Ventilkomponenten ermöglicht. Die 2/2-Wege- und 3/2-Wege-Versionen sind für Anwendungen wie Mischen, Umleiten und universelle Richtung von Medien konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien erhältlich. Schließlich gibt es Optionen für Positionsrückmeldung, bi-stabile und vakuumtaugliche Varianten sowie ATEX-explosionsgeschützte Versionen.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
