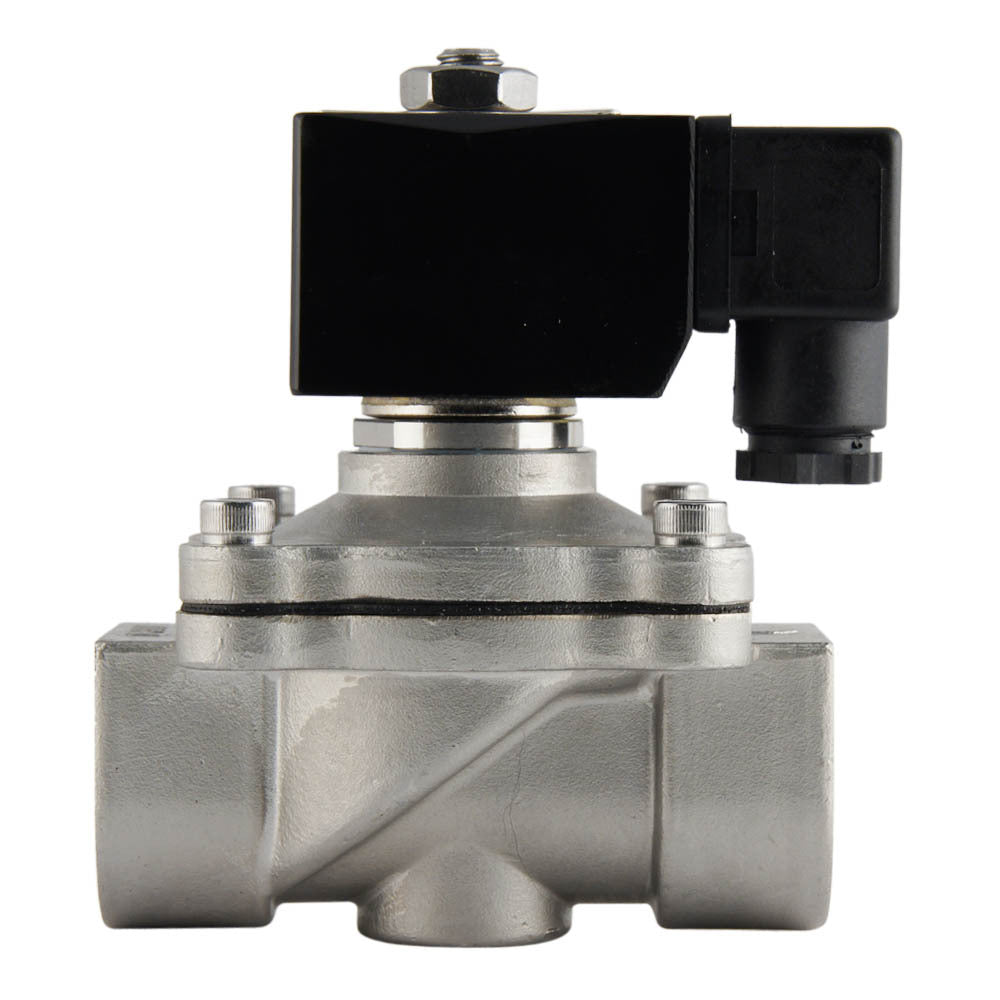

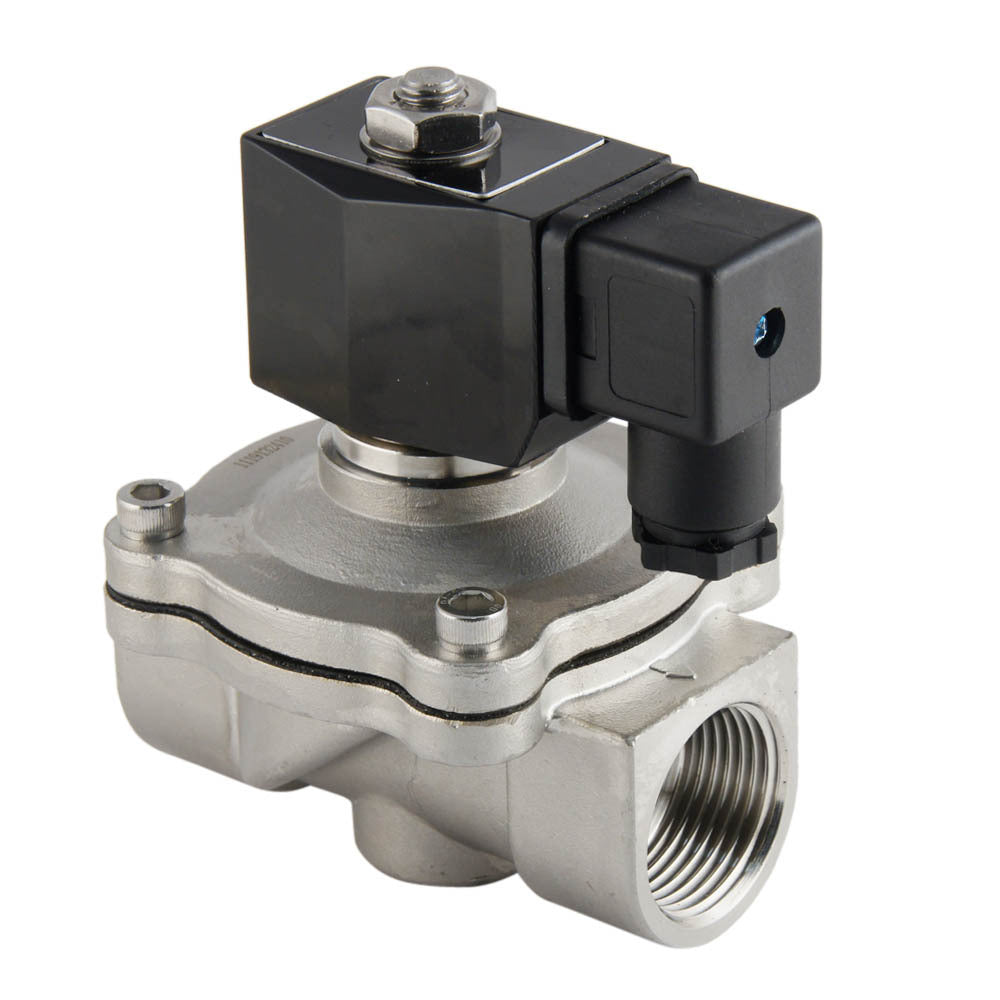

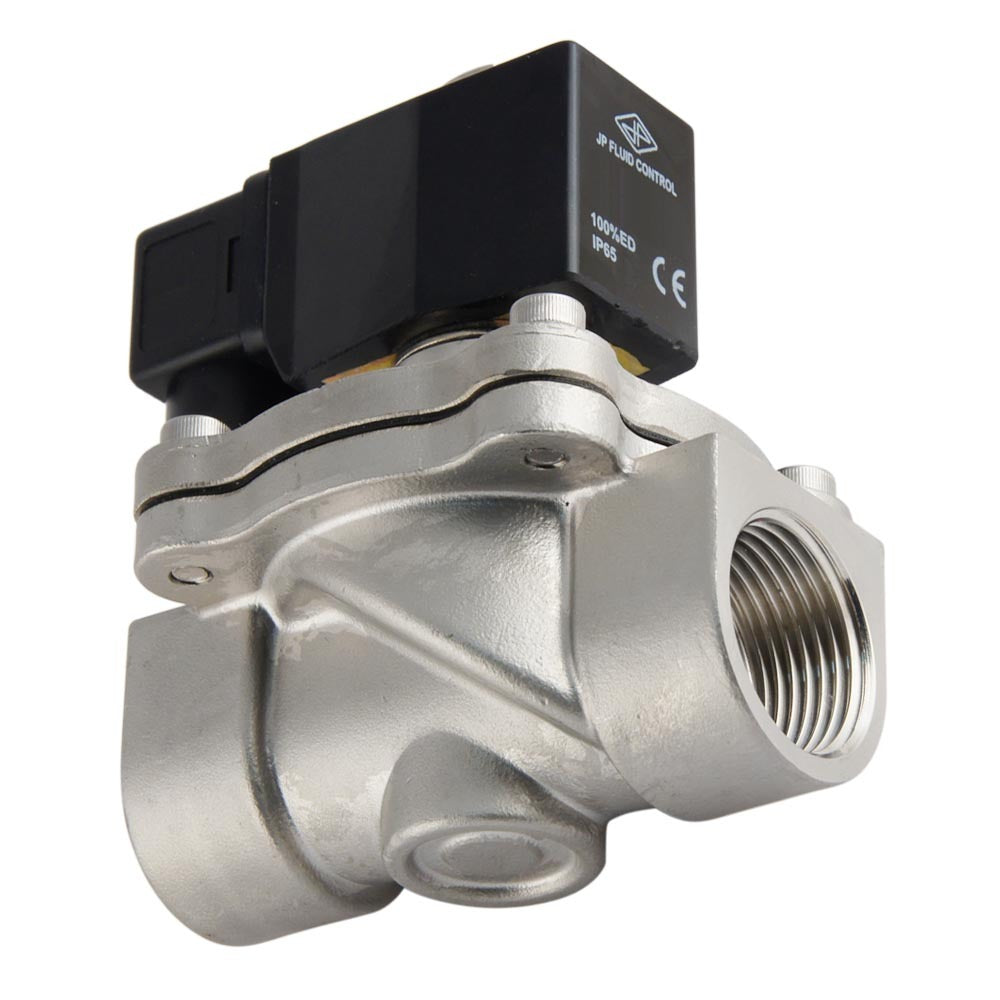

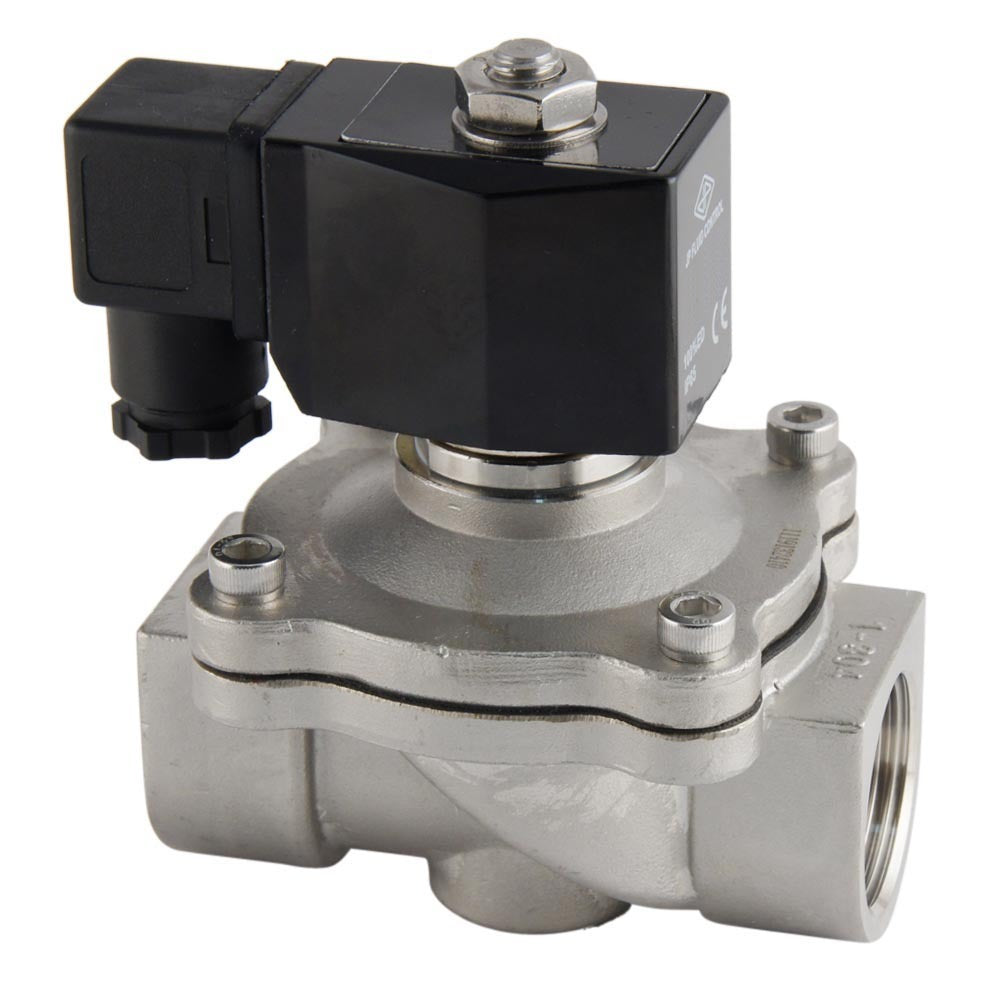

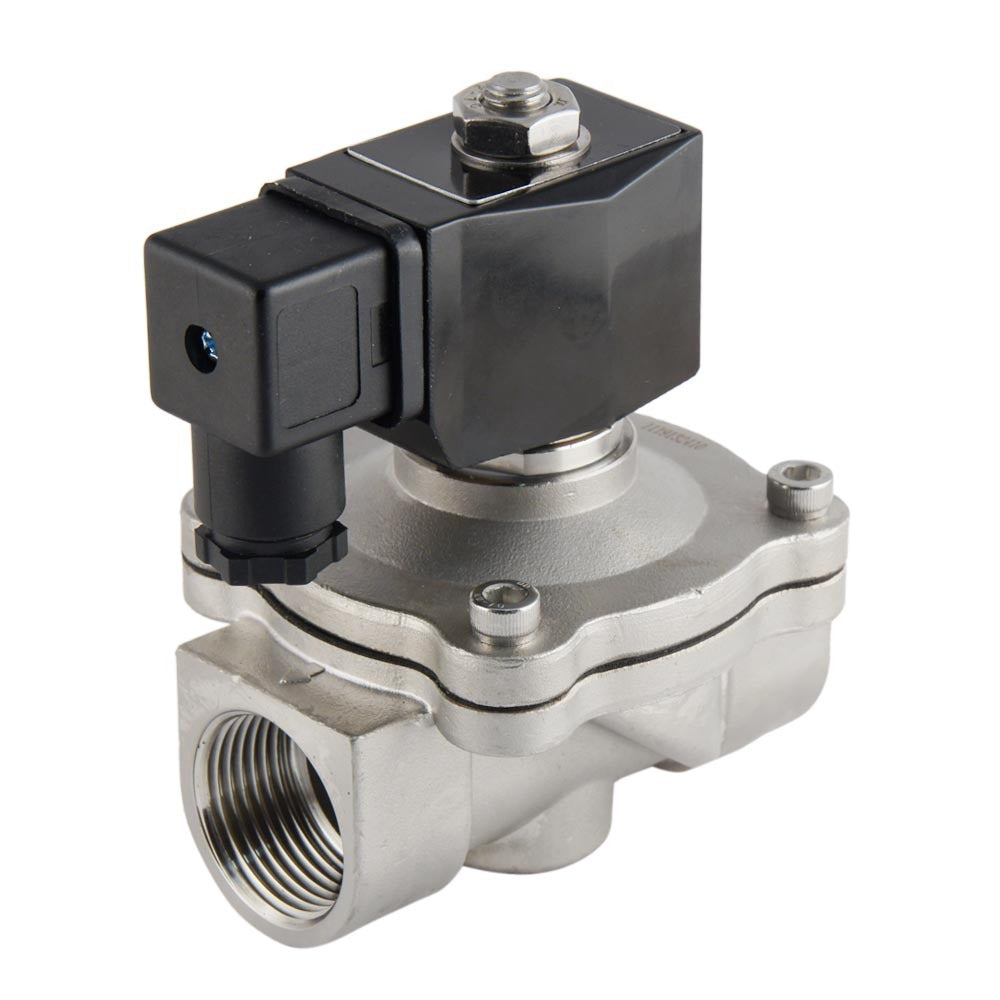

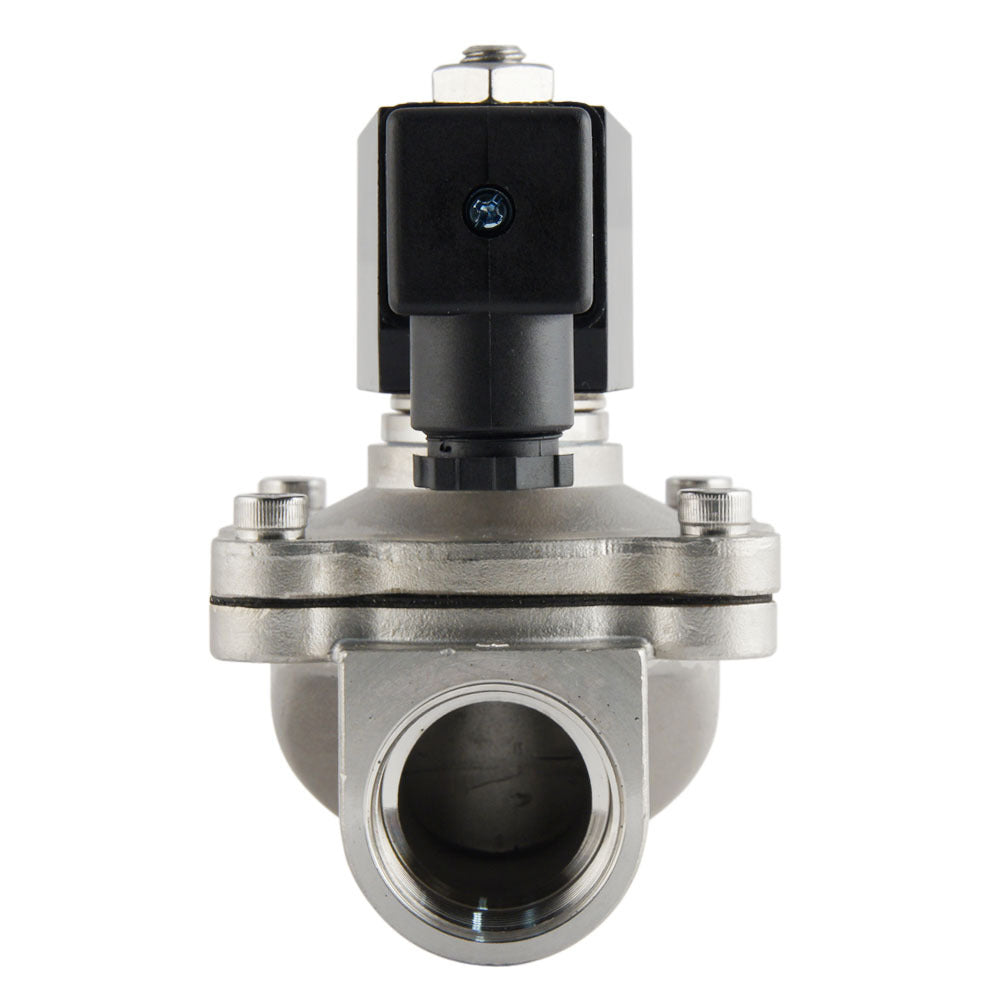

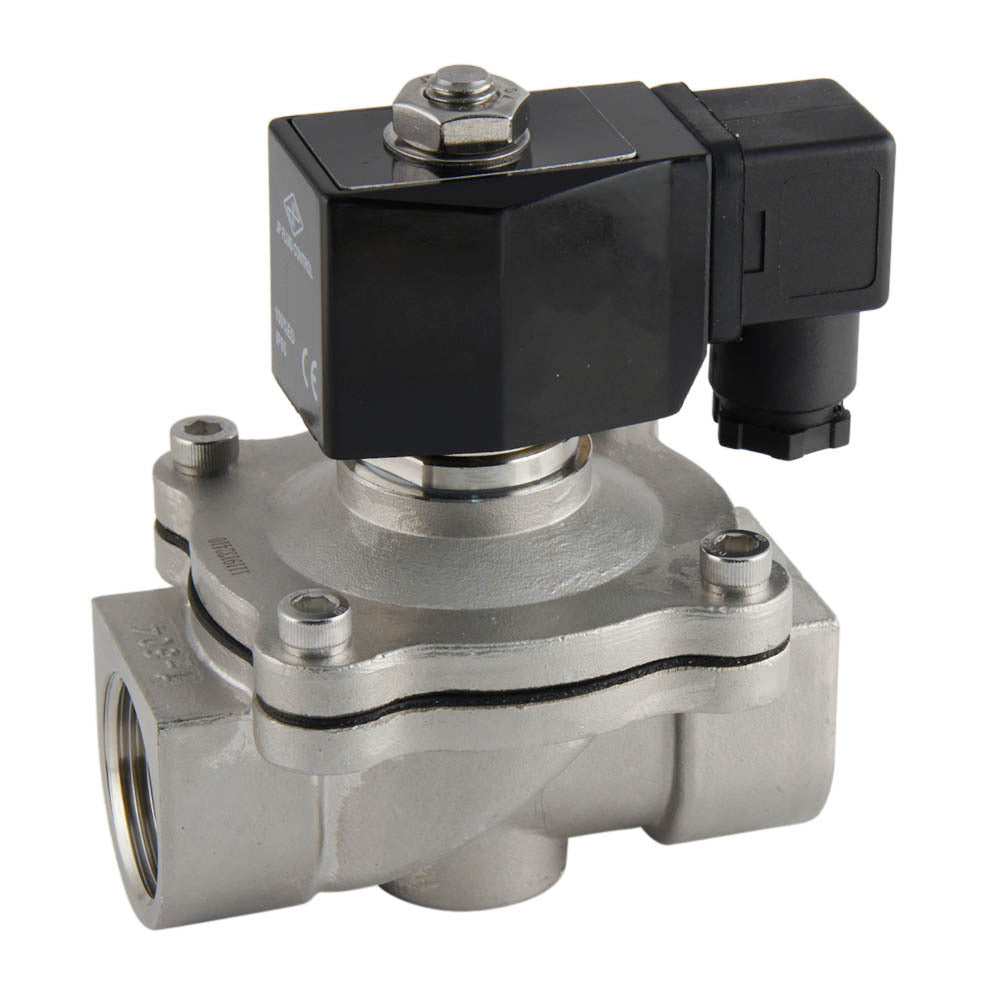

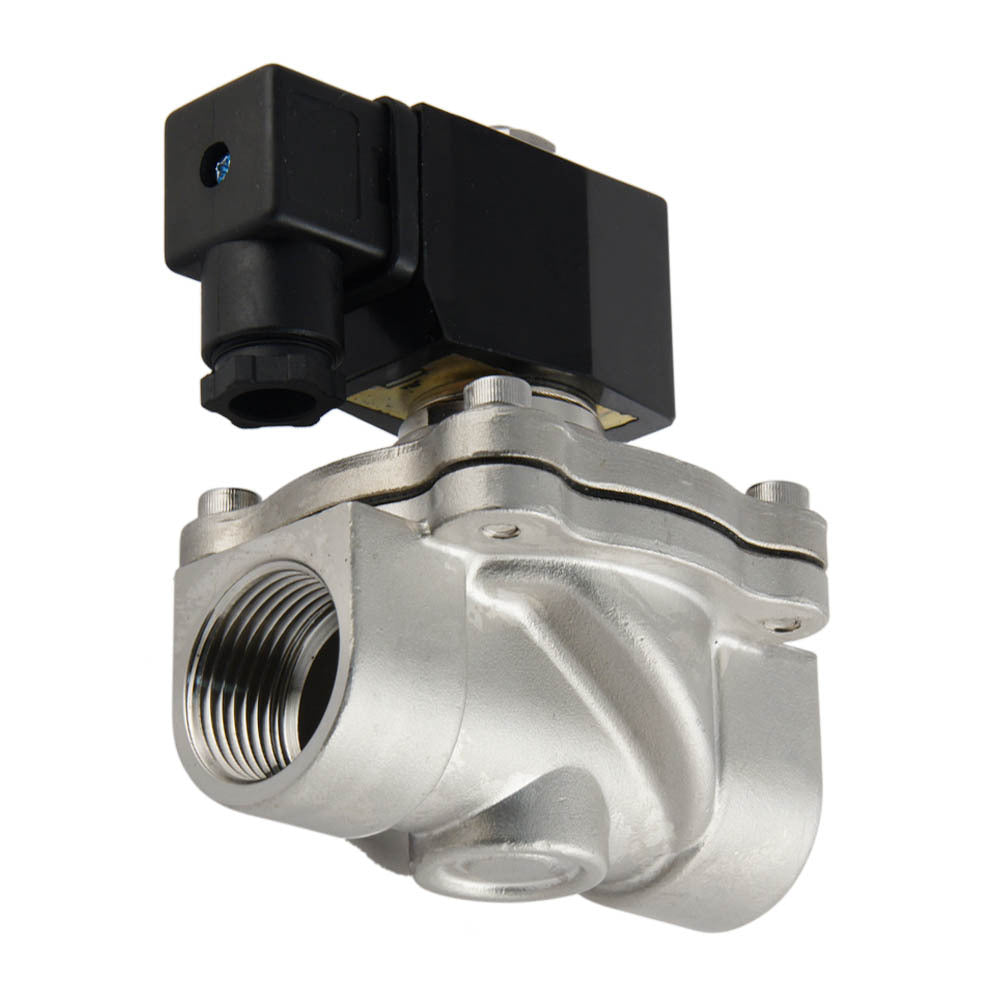

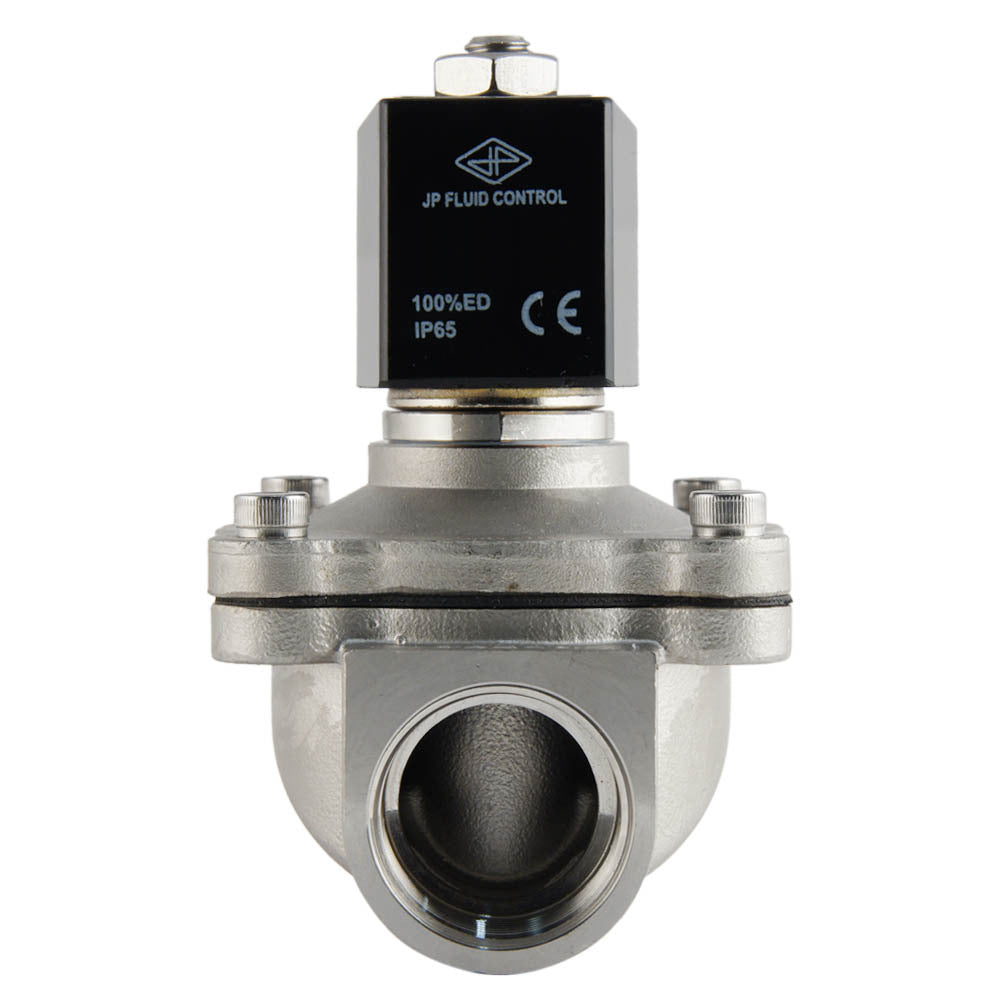

Magnetventil DF-SA 1'' Edelstahl FKM 0-10bar 24V AC
JP Fluid Control 2-Wege-Magnetventil (Typ DF-SA) mit G 1 Zoll Gewinde und einer 24 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 120° C (248 ° F) Druckbereich von 0 - 10 bar (0 - 145 psi). Gehäuse aus rostfreiem Stahl mit FKM (FPM) Dichtung und einer 25 mm Öffnung. Der Kv-Wert beträgt 10,24 m3/h (170,7 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €213,47
- Regulärer Preis
- €179,39
Beschreibung

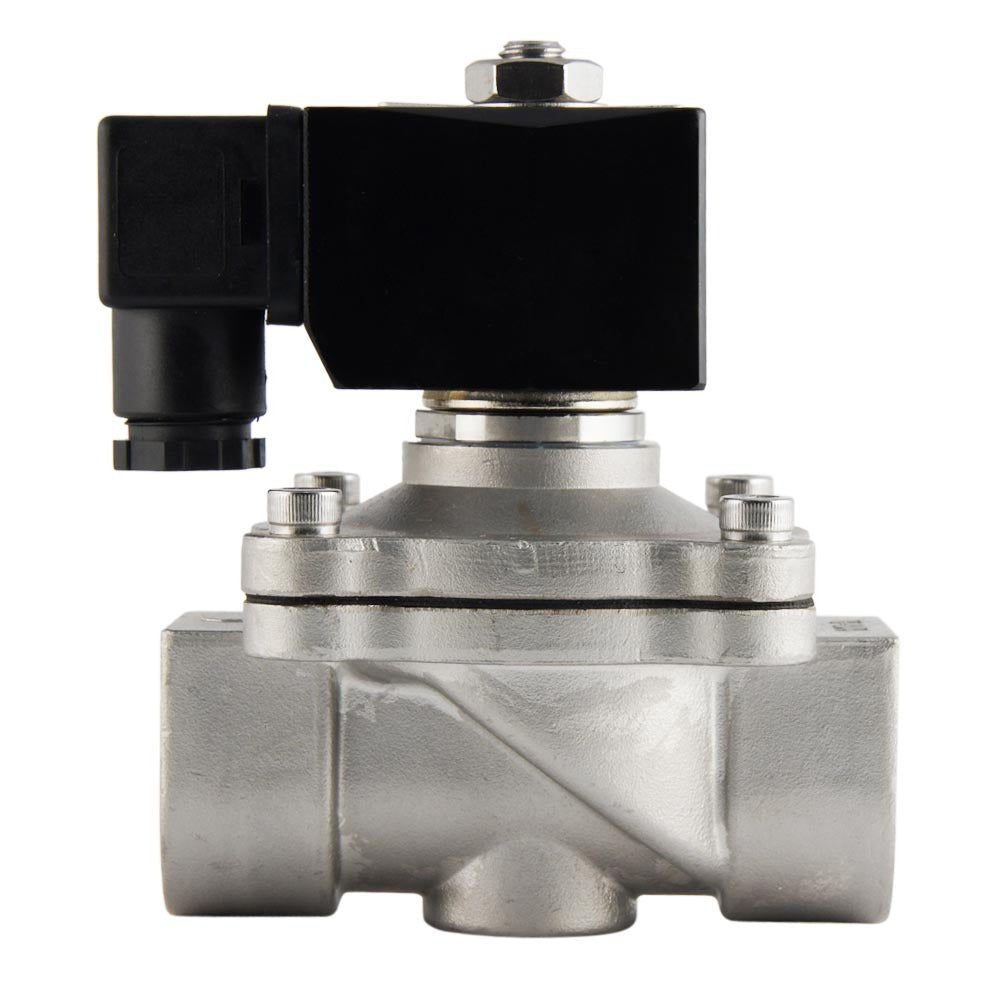

Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1-Zoll-Gewinde und einer 24 V AC-Spule. Das Ventil hat ein Edelstahlgehäuse mit FKM-Dichtung (FPM) und eine Öffnungsweite von 25 mm (ca. 1 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 10 bar (0 - 145 psi) und eine maximale Temperatur von 120° C (248° F) geeignet. Das Ventil hat einen Kv-Wert von 10,24 m3/h, was einer Durchflussmenge von 170,7 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 11,84, d. h. 11,84 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil eine Alternative mit besserer Energieeffizienz und niedrigeren Gesamtkosten sein
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
Baureihe DF-SA
Das DF-SA ist ein halbdirektgesteuertes 2/2-Wege-Magnetventil (stromlos geschlossen). Das Ventil hat eine Öffnungsweite von 16 mm bis 25 mm. Die Baureihe DF-SA arbeitet ab 0 bar und ist für mittlere Durchflussmengen geeignet. Das Gehäuse ist in Messing oder Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die DF-SA-Magnetventile sind mit den Spulen der Serien CS2 (bis 1 Zoll) und CS8 (ab 1-1/4 Zoll) kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
