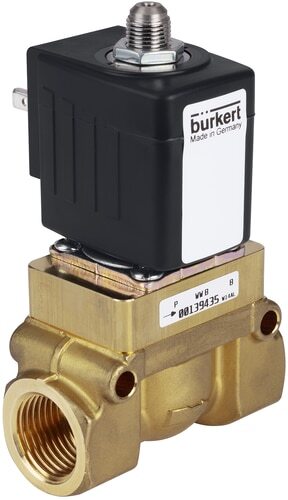

Magnetventil G1'' NC Messing PTFE 1-12bar/15-174psi 24VAC 5404 20004409
Burkert 2/2-Wege-Magnetventil (Typ 5404) mit G 1-Zoll-Gewinde und einer 24 V AC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil arbeitet indirekt, so dass ein geringer Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 180 °C (356 °F) und einen Druckbereich von 1 - 12 bar (15 - 174 psi). Gehäuse aus Messing mit PTFE-Dichtung und einer 25-mm-Öffnung. Der Kv-Wert beträgt 10 m3/h (166,7 l/min bei dp = 1 bar Wasser).
Anmerkung: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €456,95
- Regulärer Preis
- €383,99
Beschreibung
Es handelt sich um ein indirekt arbeitendes 2/2-Wege-Magnetventil von Burkert mit G 1-Zoll-Gewinde und einer 24 V AC-Spule. Das Ventil hat ein Messinggehäuse mit PTFE-Dichtung und einer Nennweite von 25 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Geeignet für einen Druck von 1 - 12 bar (15 - 174 psi) und eine maximale Temperatur von 180 °C (356 °F). Das Ventil hat einen Kv-Wert von 10 m3/h, dies entspricht einer Durchflussmenge von 167 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 12, d. h. 12 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Das Messinggehäuse ist langlebig, für neutrale Flüssigkeiten geeignet und beständig gegen viele Chemikalien. Die PTFE-Dichtung (Polytetrafluorethylen oder Teflon) ist gegen fast alle Medien beständig. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Geeignet für Medien mit einer hohen Temperatur (> 180 °C (356 °F))
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile
- Nicht geeignet für niedrige Druckunterschiede (< 1 bar). Im Falle eines niedrigen Drucks oder eines Vakuums ist ein (halb-)direktes Magnetventil in Betracht zu ziehen.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie
Das Bürkert 5404 ist ein indirekt betätigtes Magnetventil, d.h. es ist eine Druckdifferenz von mindestens 1 bar erforderlich, um das Ventil zu öffnen. Das 5404-Ventil verfügt über einen Kolben, der das Ventil abdichtet und die übliche flexible Gummimembran ersetzt. Diese robuste Konstruktion erlaubt hohe Arbeitsdrücke, in einigen Versionen bis zu 80 bar. Die Torgrößen reichen von 1/2 Zoll bis 2 Zoll. Die Abmessungen der Blende reichen von DN 12 bis DN 50. Eine beliebte Anwendung für das Ventil 5404 ist die Verwendung als Überdruckventil für Kompressoren. Zusätzlich sind 5404-Ventile mit ATEX-Explosionszulassung erhältlich. Erhältlich sind Gas- und Dampfversionen für Temperaturen bis zu 160°C sowie Spezialversionen für Temperaturen bis zu -40°C.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
