Magnetventil G1'' NO Edelstahl NBR 0,2-16bar/3-232psi 24VDC Anti-Wasserhammer 5282 20002213

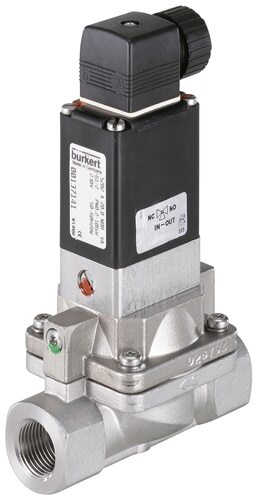

Dies ist ein indirekt arbeitendes 2/2-Wege-Magnetventil von Burkert mit G 1-Zoll-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit NBR-Dichtung und einer Öffnungsweite von 25 mm. Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird. Die Funktion kann jedoch leicht zwischen NC und NO umgeschaltet werden, indem das Pilotventil auf der Oberseite um 180 Grad gedreht wird. Geeignet für einen Druck von 0,2 - 16 bar (3 - 232 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 10 m3/h, dies entspricht einer Durchflussmenge von 167 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 12, d. h. 12 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die NBR-Dichtung (Nitrilkautschuk) ist geeignet für Wasser, Luft, Alkohol und ist ziemlich beständig gegen Öl und Benzin. NBR ist bei oxidierenden Flüssigkeiten nicht zufriedenstellend. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Überbrückungsfunktion kann zur Inbetriebnahme des Systems verwendet werden. Sie können die Öffnungs- und Schließzeit des Ventils mit Stellschrauben separat einstellen, um z. B. Wasserschläge zu verhindern. Die Konstruktion des Ventils verhindert Wasserschläge. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Profis

• Die Handnotbetätigung ist ideal für die Inbetriebnahme und bei Stromausfällen
• Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
• Die Reaktionszeiten (Öffnen und Schließen) können separat eingestellt werden
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• Membrane zur Trennung von aggressiven und verunreinigten Medien
• Geringes Risiko von Wasserschlägen, dank des gedämpften Verschlusses

Nachteile

• Nicht geeignet für geringe Druckunterschiede (< 0,2 bar). Im Falle eines niedrigen Drucks oder eines Vakuums ist ein (halb-)direktes Magnetventil in Betracht zu ziehen.
• Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen

Serie

Das Bürkert-Magnetventil 5282 wird für die anspruchsvollsten Anwendungen eingesetzt. Das Ventil ist für eine lange Lebensdauer ausgelegt. Die Medientrennung macht den 5282 auch für aggressive Medien geeignet. Das Ventil ist standardmäßig mit einer Handnotbetätigung und einstellbaren Öffnungs- und Schließzeiten ausgestattet. Außerdem kann die Funktion des Schaltkreises durch einfaches Drehen des 3/2-Wege-Vorsteuerventils oben auf dem Hauptventilgehäuse leicht von NC auf NO umgestellt werden. Das Ventil 5282 ist mit einer Vielzahl von Gehäuse- und Dichtungsmaterialien erhältlich. Das Messinggehäuse entspricht allen europäischen Trinkwasseranforderungen. Für explosionsgefährdete Umgebungen sind verschiedene ATEX-Versionen erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
