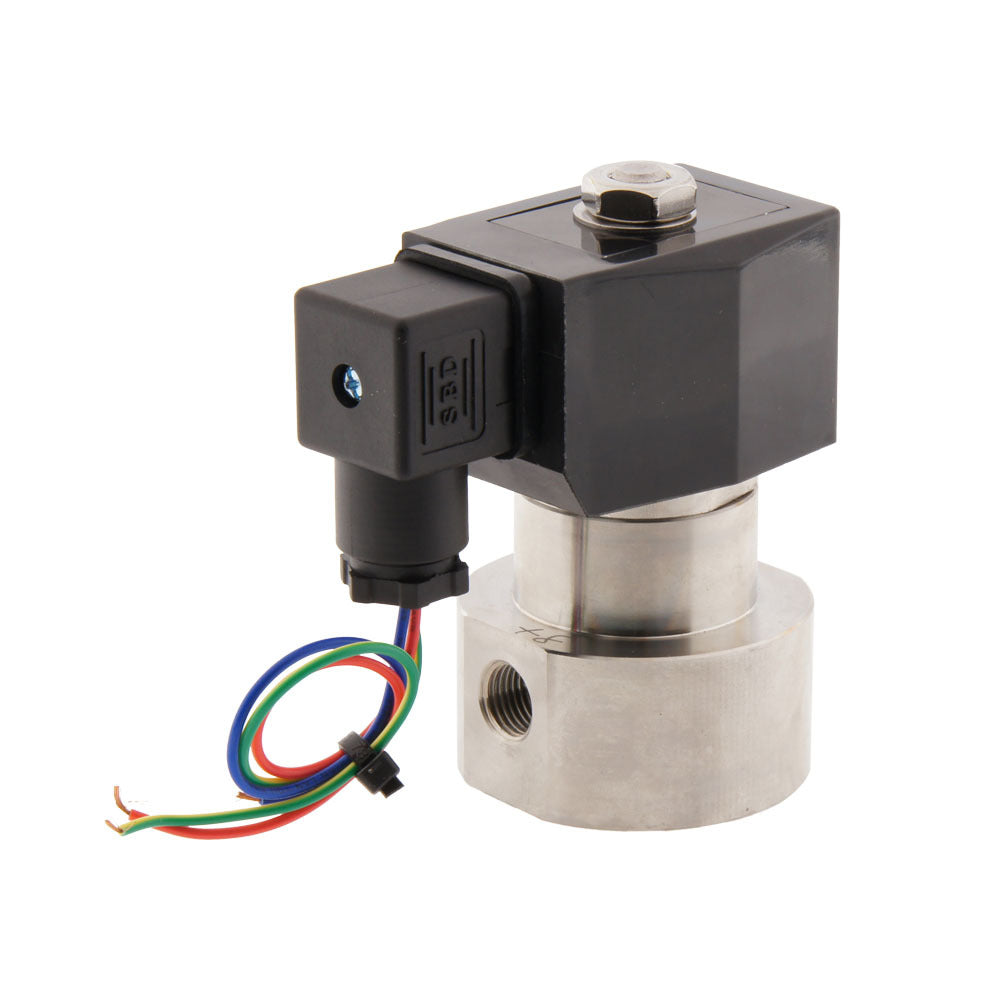

Magnetventil HP-IA 1/4'' Hochdruck-Edelstahl PTFE 0,5-90bar 230V AC
JP Fluid Control 2-Wege-Magnetventil (Typ HP-IA) mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und indirekt wirkend, so dass ein geringer Differenzdruck erforderlich ist. Geeignet für eine maximale Medientemperatur von 80° C (176 ° F) und einen Druckbereich von 0,5 - 90 bar (7 - 1305 psi). Gehäuse aus rostfreiem Stahl mit Teflondichtung (PTFE) und einer 8-mm-Blende. Der Kv-Wert beträgt 0,85 m3/h (14,17 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €178,25
- Regulärer Preis
- €149,79
Beschreibung
Dies ist ein indirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Edelstahlgehäuse mit Teflondichtung (PTFE) und eine Öffnungsweite von 8 mm (ca. 1/4 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0,5 - 90 bar (7 - 1305 psi) und eine maximale Temperatur von 80° C (176° F) geeignet. Das Ventil hat einen Kv-Wert von 0,85 m3/h, was einer Durchflussmenge von 14,17 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,98, d. h. 0,98 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil anhand der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Konsultieren Sie unsere chemische Beständigkeitstabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Profis
- Geeignet für hohe Drücke bis zu 90 bar
- Zuverlässig und langlebig dank der Kolbenkonstruktion anstelle einer Gummimembran
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile
- Nicht geeignet für geringe Druckunterschiede (< 0,5 bar). Wenn Sie einen niedrigen Druck oder ein Vakuum haben, sollten Sie ein (halb)direktes Magnetventil oder einen anderen Ventiltyp wie ein elektrisches Kugelventil in Betracht ziehen.
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
HP-IA-Reihe
Das HP-IA ist ein stromlos geschlossenes, indirekt betätigtes 2/2-Wege-Magnetventil, das speziell für Hochdruckanwendungen entwickelt wurde. Die Magnetventile haben eine große Öffnung von 8 mm, sie benötigen eine Druckdifferenz von 0,5 bar (7,251 psi), um zu funktionieren. Die Ventile sind für hohe Durchflussmengen in Kombination mit hohen Drücken geeignet. Das Gehäuse besteht aus rostfreiem Stahl mit einer FKM- und PTFE-Dichtung. Die HP-IA-Magnetventile sind mit den Spulen der CS5-Serie kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
