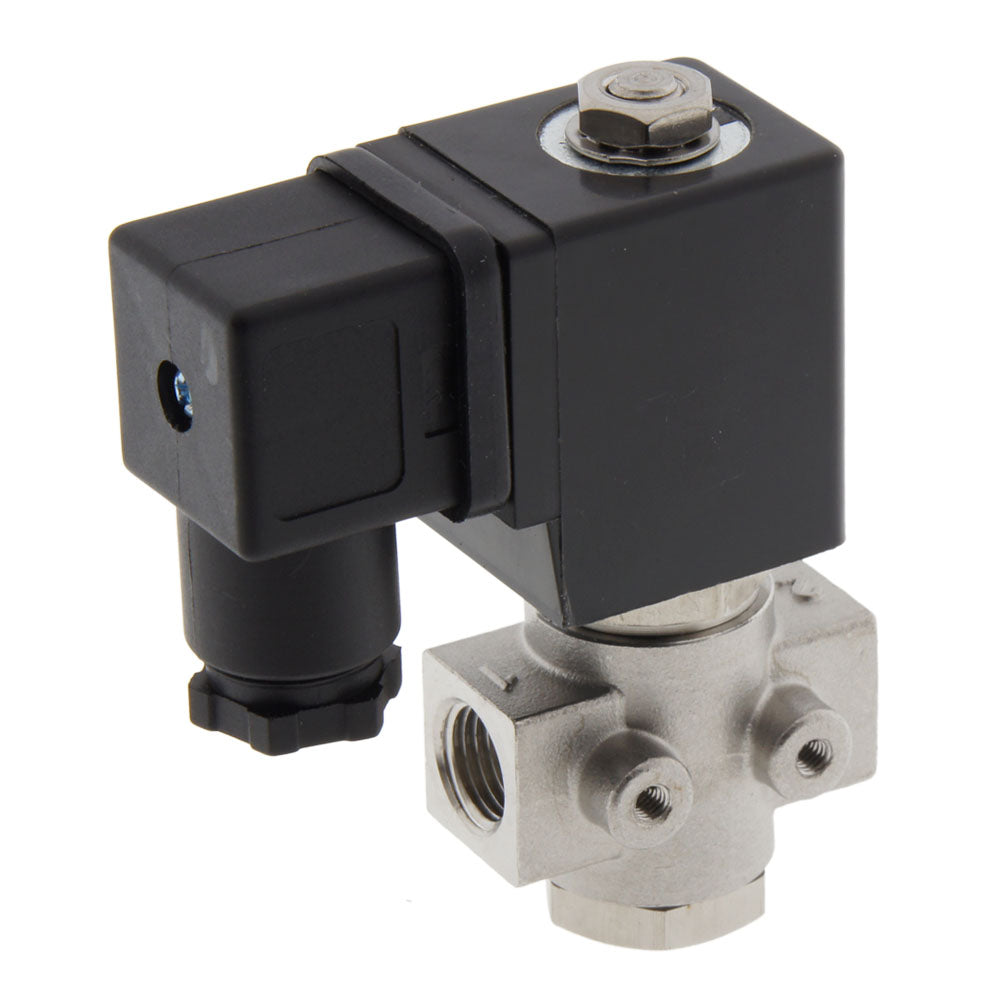

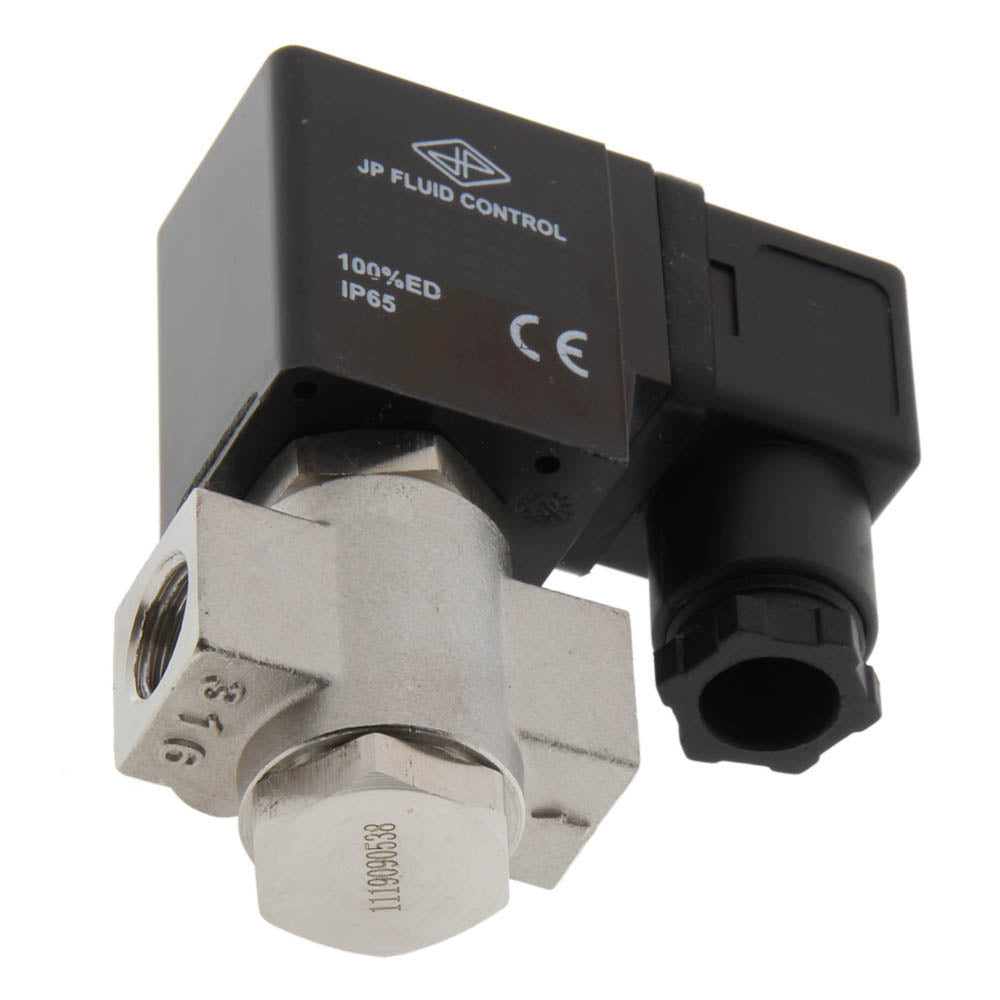

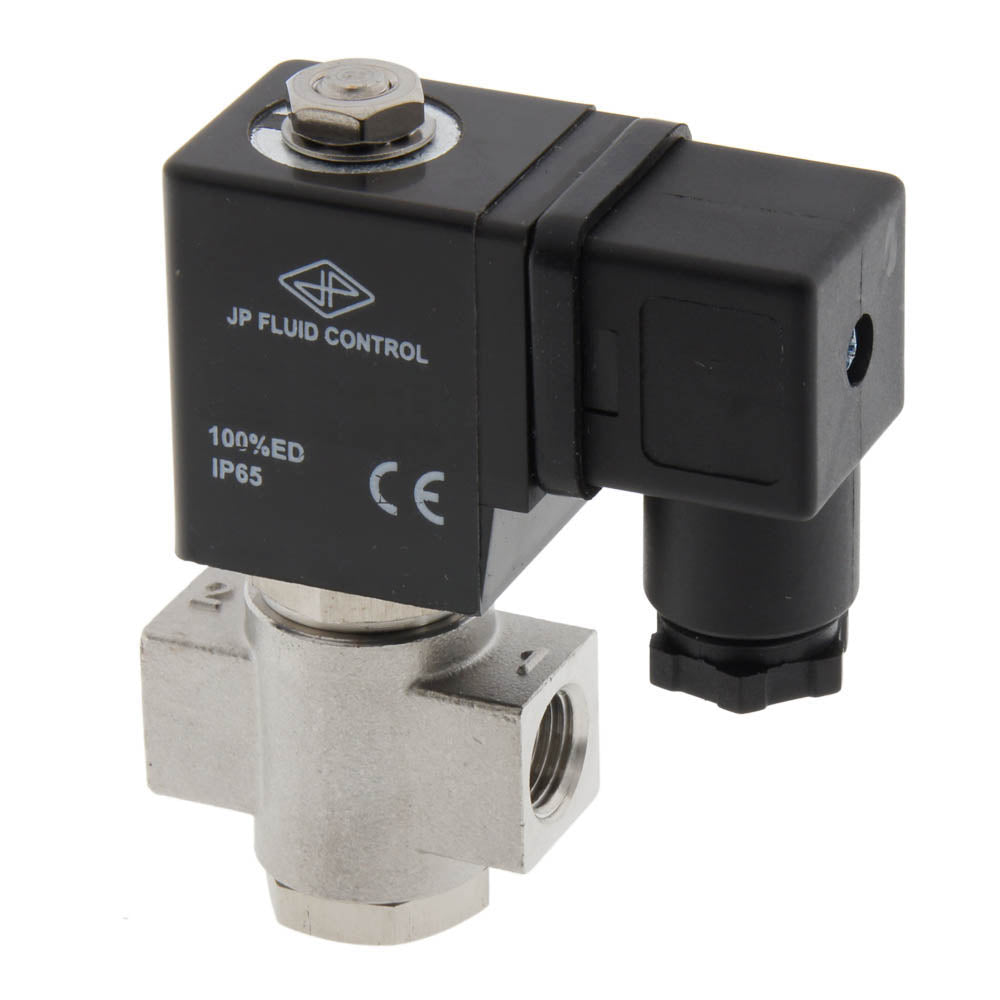

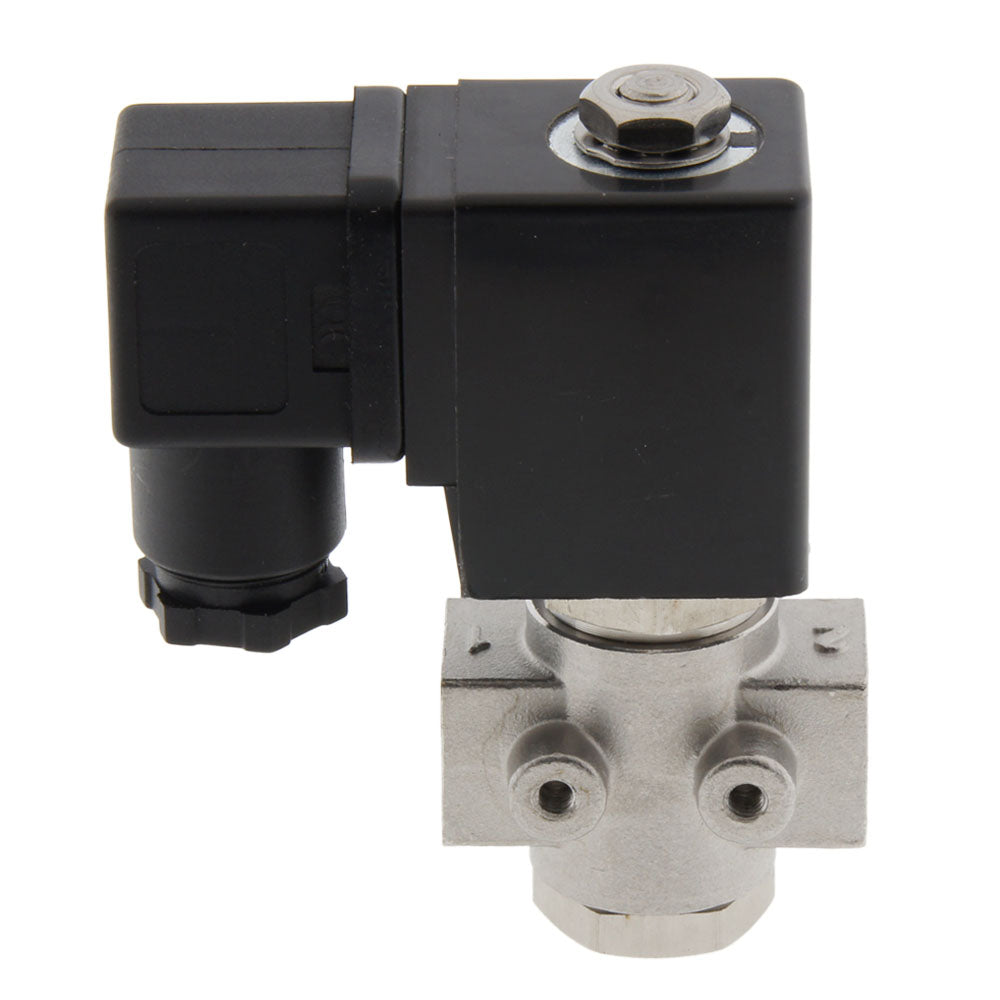

Magnetventil ST-DB 1/4'' NO Edelstahl EPDM 0-12bar 230V AC
JP Fluid Control 2-Wege-Magnetventil (Typ ST-DB) mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Die Schaltfunktion des Magnetventils ist stromlos offen (Spannung = geschlossen) und direkt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0 - 12 bar (0 - 174 psi). Gehäuse aus rostfreiem Stahl mit EPDM-Dichtung und einer 3 mm großen Blende. Der Kv-Wert beträgt 0,21 m3/h (3,5 l/min bei dp=1 bar Wasser).
- Regulärer Preis
- €92,25
- Regulärer Preis
- €77,52
Beschreibung
Dies ist ein direkt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Edelstahlgehäuse mit EPDM-Dichtung und eine Öffnungsweite von 3 mm (ca. 1/8 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise offen, d. h. das Ventil schließt, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 12 bar (0 - 174 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 0,21 m3/h, was einer Durchflussmenge von 3,5 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,24, d. h. 0,24 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr haltbar, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Lieferung inklusive Spule und Stecker
- EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65
Nachteile:
- EPDM ist nicht für Öle und Fette geeignet
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.
ST-DB-Reihe
Das ST-DB ist ein direkt betätigtes 2/2-Wege-Magnetventil (stromlos offen). Das Ventil hat eine Nennweite von 3 mm, arbeitet ab 0 bar und ist für kleine Durchflussmengen geeignet. Das Gehäuse ist in Messing oder Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die ST-DB-Magnetventile sind mit allen Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
