Referenz: ST-SA038S080E-012DC
Marke: JP Fluid Control

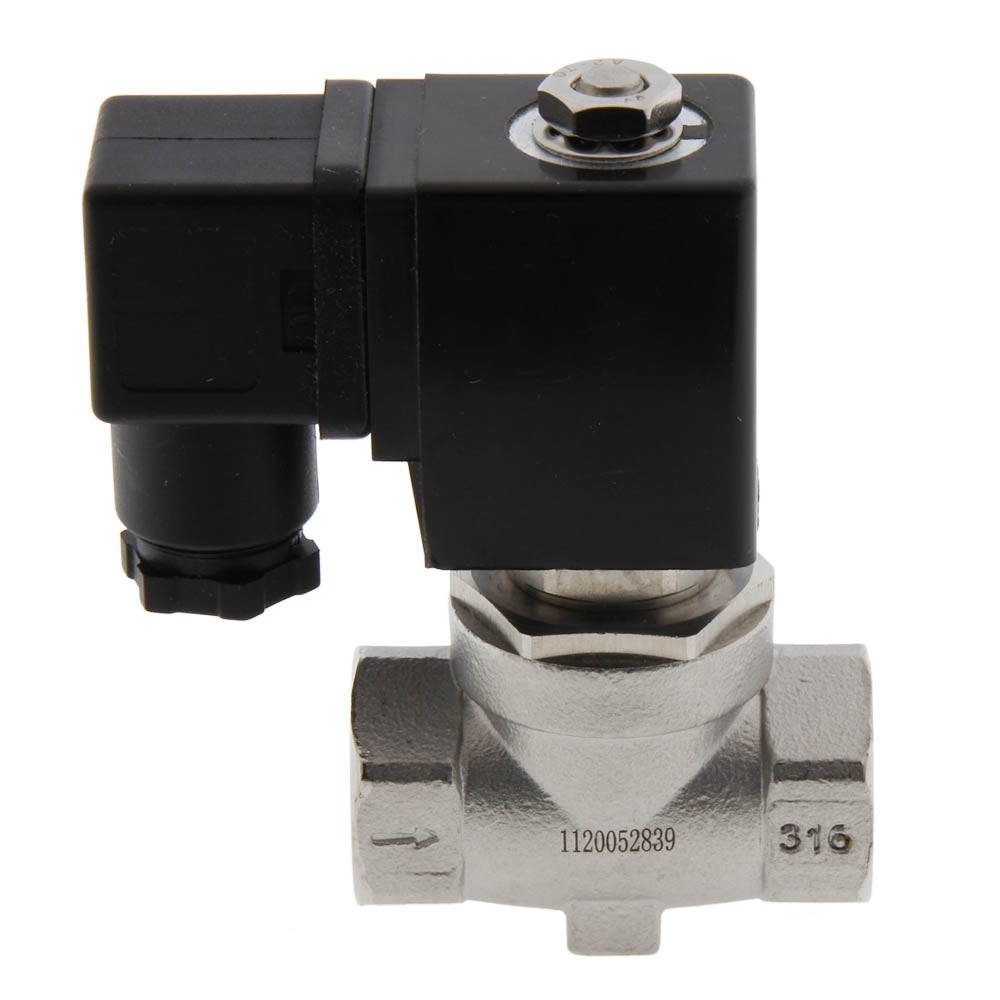

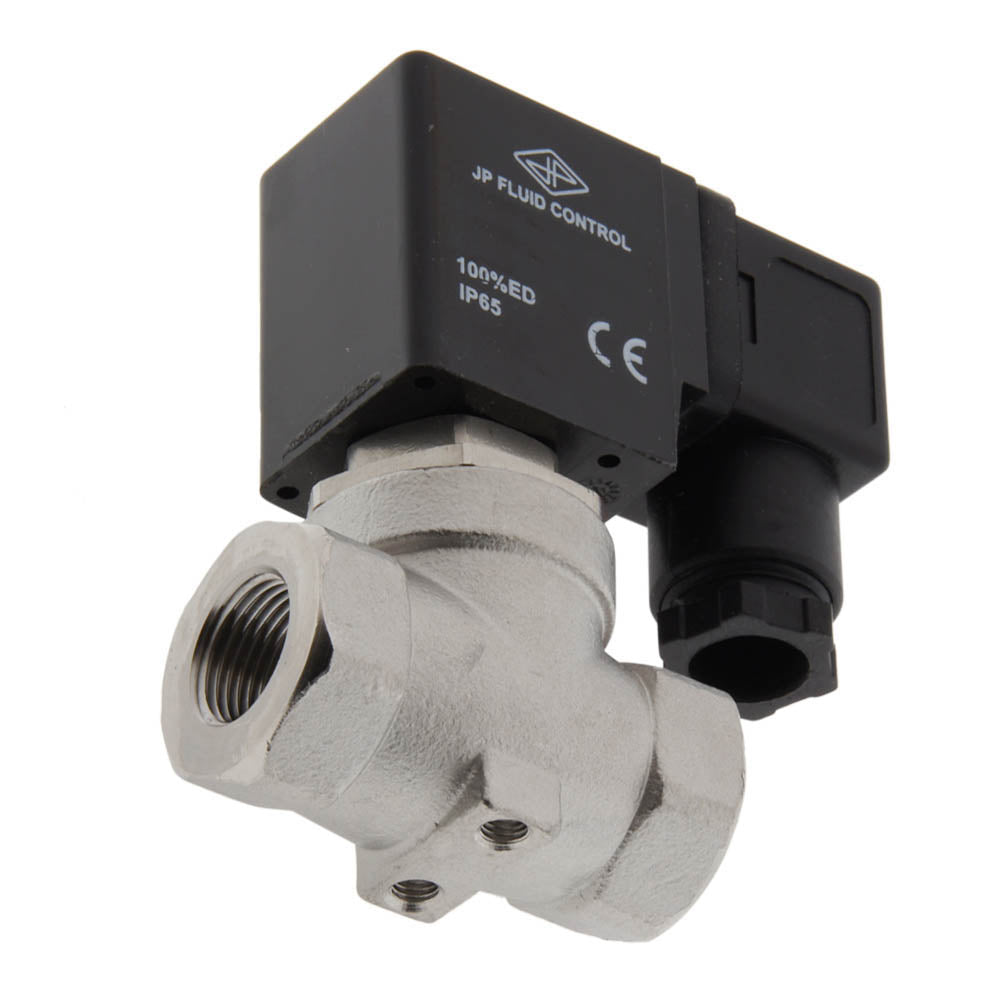

JP Fluid Control 2-Wege-Magnetventil (Typ ST-SA) mit G 3/8 Zoll Gewinde und einer 12 V DC Spule. Die Schaltfunktion des Magnetventils ist stromlos geschlossen (Spannung = offen) und halbdirekt wirkend, so dass keine Druckdifferenz erforderlich ist. Geeignet für eine maximale Medientemperatur von 130° C (266 ° F) Druckbereich von 0 - 10 bar (0 - 145 psi). Gehäuse aus rostfreiem Stahl mit EPDM-Dichtung und einer 8-mm-Blende. Der Kv-Wert beträgt 1,02 m3/h (17 l/min bei dp=1 bar Wasser).

Alle anzeigen
Regulärer Preis
€80,42
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€67,58
ohne MwSt.

Auf Lager +50 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 50 Tagen rechnen. Bis zu 435 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4,95
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 51 - 52 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dies ist ein halbdirekt arbeitendes 2-Wege-Magnetventil von JP Fluid Control mit G 3/8 Zoll-Gewinde und einer 12 V DC-Spule. Das Ventil hat ein Edelstahlgehäuse mit EPDM-Dichtung und eine Öffnungsweite von 8 mm (ca. 1/4 Zoll). Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird.
Das Ventil ist für Drücke von 0 - 10 bar (0 - 145 psi) und eine maximale Temperatur von 130° C (266° F) geeignet. Das Ventil hat einen Kv-Wert von 1,02 m3/h, was einer Durchflussmenge von 17 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 1,18, d. h. 1,18 GPM bei 1 psi Druckabfall. Für einfache Anwendungen ist es oft ausreichend, ein Ventil nach der Gewindegröße und dem Öffnungsdurchmesser auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner.
Das Gehäuse aus rostfreiem Stahl ist sehr haltbar, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die EPDM-Dichtung (Ethylen-Propylen-Dien-Monomer-Kautschuk) ist für neutrale Flüssigkeiten und viele Chemikalien geeignet, hat aber eine schlechte Beständigkeit gegen Öle und Fette. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP65.

Vorteile:

  • Relativ große Öffnung (8 mm) für die kompakte Gehäusegröße
  • Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
  • Lieferung inklusive Spule und Stecker
  • Halbdirektgesteuerte Ventile arbeiten ab 0 bar und eignen sich daher für Niederdruck- oder Schwerkraftsysteme, zirkulierende geschlossene Kreisläufe oder sogar Grobvakuum
  • EPDM ist geeignet für (heißes) Wasser, neutrale Flüssigkeiten und viele Chemikalien
  • Guter Schutz vor Umwelteinflüssen dank der Schutzart IP65

Nachteile:

  • EPDM ist nicht für Öle und Fette geeignet
  • Wenn Ihre Druckdifferenz immer höher als 0,5 bar ist, könnte ein indirekt betätigtes Magnetventil mit einem größeren Durchfluss eine Alternative sein.
  • Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Magnetventile verbrauchen bei ihrer Betätigung Energie und die Spule kann heiß werden. Eine gut belüftete Installationsumgebung wird empfohlen, um die Wärme abzuleiten.

Baureihe ST-SA

Das ST-SA-Ventil ist ein halbdirekt betätigtes, stromlos geschlossenes 2/2-Wege-Magnetventil. Die ST-SA-Serie kann ab null bar eingesetzt werden. Das Gehäuse ist in Messing und Edelstahl mit einer Dichtung aus NBR, EPDM oder FKM erhältlich. Die Öffnung beträgt 10,5 mm bei den Messingventilen und 8 mm bei den Edelstahlventilen. Die ST-SA-Magnetventile sind mit allen Spulen der CS1-Reihe kompatibel.
Die Ventile sind auf Anfrage mit BSP- oder NPT-Gewinde erhältlich.
