Magnetventil UNF 1/4-28 NC PEEK FFKM -1-5bar/-15-73psi 24VDC 6724 299246
Hinweis: Dieses Produkt wird eingestellt und durch 20071068 ersetzt

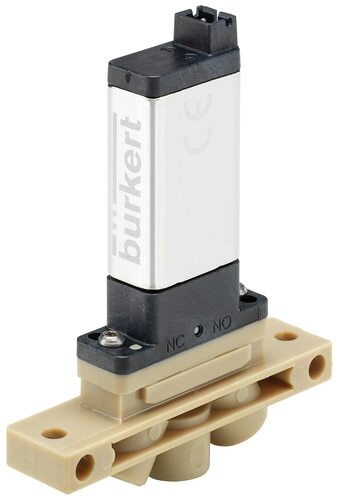

Burkert 2/2-Wege-Magnetventil (Typ 6724) mit UNF 1/4-28-Gewinde und einer 24 V DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil arbeitet direkt, so dass kein Differenzdruck erforderlich ist. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 50 °C (122 °F) und einen Druckbereich von -1 - 5 bar (-15 - 73 psi). Gehäuse aus PEEK mit FFKM-Dichtung und einer 0,8-mm-Blende. Der Kv-Wert beträgt 0,01 m3/h (0,17 l/min bei dp = 1 bar Wasser).
Anmerkung: DIN-Stecker nicht enthalten.
Hinweis: Dieses Produkt wird eingestellt und durch 20071068 ersetzt
Beschreibung
Dies ist ein direkt arbeitendes 2/2-Wege-Magnetventil von Burkert mit UNF 1/4-28-Gewinde und einer 24-V-DC-Spule. Das Ventil hat ein PEEK-Gehäuse mit FFKM-Dichtung und einer Öffnungsweite von 0,8 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, d. h. das Ventil öffnet sich, wenn eine Spannung angelegt wird. Da es direkt arbeitet, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druck von -1 - 5 bar (-15 - 73 psi) und eine maximale Temperatur von 50 °C (122 °F). Das Ventil hat einen Kv-Wert von 0,01 m3/h, dies entspricht einer Durchflussmenge von 0 l/min bei einem Differenzdruck von 1 bar (für Wasser). In imperialen Einheiten: Cv = 0, d. h. 0 GPM bei 1 psi Druckabfall. Für viele Anwendungen reicht es aus, ein Ventil auf der Grundlage der Gewindegröße und des Öffnungsdurchmessers auszuwählen. Für eine genauere Auslegung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventilauslegungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die Arbeitsteile, wie z.B. die Feder, durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die FFKM-Dichtung (perfluorierter Kautschuk) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass die inneren Teile des Ventils, wie z. B. der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Berührung kommen und chemisch verträglich sein müssen. Schauen Sie in unserer Tabelle zur chemischen Beständigkeit nach, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Das Ventil hat bei ordnungsgemäßem Anschluss die Schutzart IP10.
Profis
- Aggressive Medien sind dank der mediengetrennten Konstruktion möglich
- Guter Schutz vor Umwelteinflüssen dank der Schutzart IP10
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Kompakte Bauweise mit 8,9 mm Einbaubreite
Nachteile
- Magnetventile sind sehr schmutzempfindlich und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie unter Spannung steht. Eine gut belüftete Umgebung wird empfohlen
Serie:
Das Bürkert-Magnetventil Typ 6724 ist ein Magnetventil, das für die spezifischen Anforderungen von fluidischen Prozessen in verschiedenen Anwendungen entwickelt wurde. In Bereichen wie Medizintechnik, Druck und Pipettieren müssen Magnetventile klein und leicht sein und geräuschlos schalten können. Das Flüsterventil Typ 6724 ist aufgrund seiner kompakten Bauweise, der hohen chemischen Beständigkeit und des nahezu geräuschlosen Schaltvorgangs (weniger als 20 dB(A)) bei sehr geringem Stromverbrauch ideal für diese Anwendungen. Das Ventil ist aufgrund seines modularen Aufbaus und der verfügbaren Werkstoffvarianten sehr vielseitig einsetzbar. Darüber hinaus bietet es eine hohe Gegendruckdichtigkeit, eine hervorragende Reinigungsfähigkeit und eine 100%ige Einschaltdauer. Dieses Ventil wird in zwei Größen angeboten, DN 0,8 mm (für Vakuumdrücke bis zu 5 bar) und 1,2 mm (für Vakuumdrücke bis zu 3 bar).
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
