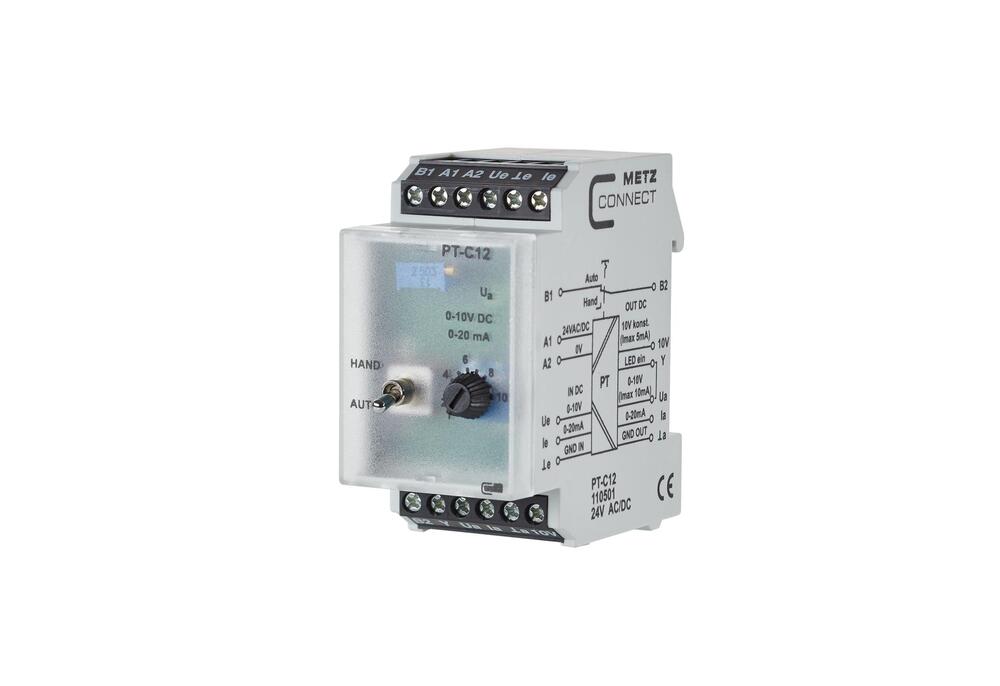

Metz Connect Konverter - 110501
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Der Potentialtrenner / Signalwandler dient zur Trennung von analogen Signalen im Bereich von 0 bis 10 v dc und 0 bis 20 ma dc oder zur Signalumsetzung von 0 bis 10 v dc auf 0 bis 20 ma dc oder 0 bis 20 ma dc auf 0 bis 10 v dc. Die Eingangs- und Ausgangssignale sowie die Versorgungsspannung sind voneinander galvanisch getrennt. An das Gerät kann ein Eingangssignal von 0 bis 10 v oder 0 bis 20 ma angeschlossen werden. Funktion der galvanischen Trennung: Beim pt-c12 wird das Eingangssignal 0 bis 10 V proportional zum Ausgangssignal 0 bis 10 V eingestellt.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Der Potentialtrenner/Signalwandler dient zur Trennung von analogen Signalen im Bereich von 0 bis 10 V DC und 0 bis 20 mA DC. Es wird auch für eine Signalumwandlung von 0 bis 10 V DC in 0 bis 20 mA DC oder 0 bis 20 mA DC in 0 bis 10 V DC verwendet. Die Eingangs- und Ausgangssignale sowie die Versorgungsspannung sind voneinander galvanisch getrennt. An das Gerät kann ein Eingangssignal von 0 bis 10 V oder 0 bis 20 mA angeschlossen werden.
Die Funktion der elektrischen Isolierung: Beim PT-C12 wird das Eingangssignal 0 bis 10 V proportional zum Ausgangssignal 0 bis 10 V eingestellt. Der PTi-C12 stellt das Eingangssignal von 0 bis 20 mA proportional zum Ausgangssignal von 0 bis 20 mA ein.
Die Funktion Signalumwandlung mit Potentialtrennung: Bei einer Signalumwandlung von 0 bis 10 V auf 0 bis 20 mA oder von 0 bis 20 mA auf 0 bis 10 V kann das dabei umgewandelte Ausgangssignal über einen integrierten Spindeltrimmer nachjustiert werden. Zusätzlich ist eine manuelle Notbetätigungsmöglichkeit mit einem MANUELLEN AUTO-Schalter mit Rückmeldekontakt integriert. Das Ausgangssignal von 0 bis 10 V oder 0 bis 20 mA kann über das frontseitige Potentiometer eingestellt werden, wenn sich der Schalter in der Stellung MANUELL befindet. Eine konstante Ausgangsspannung von max. 10 V DC und 5 mA steht an der 10-V-Klemme zur Verfügung.
Der Eingang Y wird für die LED-Anzeige der Ausgangsspannung Ua verwendet. Die Helligkeit der LED hängt vom Pegel des Ausgangssignals ab (Brücke zwischen Ua und Y). Alternativ kann an die LED-Anzeige ein externes Signal am Eingang Y von 0 bis 10 V DC angeschlossen werden. Das Gerät wird mit Schraubklemmen angeschlossen.
