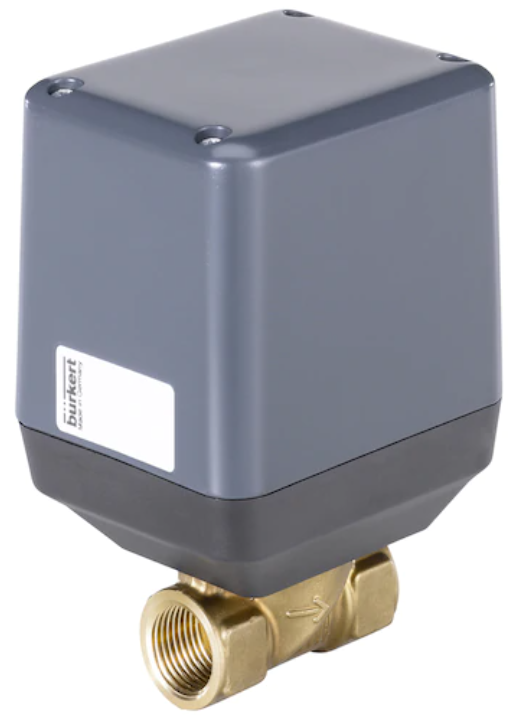

NPT 3/4 Zoll Messing 24VDC 2-Wege Proportionaler integrierter Stellungsregler Scheibenventil 3285 373389

Dieses Bürkert Proportionalregelventil hat einen integrierten Stellungsregler. Das bedeutet, dass das Ventil automatisch die Öffnungsrate regelt, um einen Sollwert zu erreichen. Für den Sollwert muss ein 4-20 mA-Eingang verwendet werden. Die Stellung des Ventils kann über einen 4-20 mA-Ausgang überwacht werden. Außerdem verwendet diese Version ein Feldbus-Kommunikationsprotokoll (büS) zur Parametrierung. Diese 'Stellungsregler'-Version enthält keinen Regler zur Optimierung für einen externen Prozesswert wie z. B. eine Temperatur (siehe 'Prozessregelung'-Version).

Das 2-Wege-Ventil hat ein konisches Innengewinde (NPT) mit 3/4-Zoll-Innengewinde und eine Innenbohrung von 15 mm. Daraus ergibt sich ein Kv-Wert von 5,4^m3/h(Cv-Wert 6,2424 GPM). Nutzen Sie unseren Kv-Rechner, um den optimalen Kv-Wert für Ihren Druck und Ihre Durchflussmenge zu ermitteln.

Das Bürkert-Ventil 3285 hat zwei Oxidkeramikscheiben, die beide eine Öffnung haben. Durch das Übereinanderschieben einer Scheibe kann der Grad der Überlappung der Löcher und damit die Öffnung des Ventils verändert werden. Die Scheibenposition wird durch einen Schrittmotor betätigt und hält eine Position mit minimalem Leistungsverlust. Das macht dieses Ventil sehr energieeffizient.

Das Ventil wird elektrisch mit einer Versorgungsspannung von 24 V DC betrieben. Der elektrische Anschluss am Aktor ist ein 8-poliger M12-Stecker.

Es kann für Medientemperaturen von 0 bis 70°C (32 bis 158°F) bei einem Druck von 0 bis 6 bar (0 bis 87 psi) eingesetzt werden. Das Gehäuse ist aus Messing gefertigt und hat eine Oxidkeramik/FKM-Dichtung.

Das Ventil benötigt 4 Sekunden, um von der vollständig geöffneten in die vollständig geschlossene Position zu gelangen. Die Strömung verläuft oberhalb des Sitzes. Sie eignen sich für die Kontrolle von sauberen Medien, die nicht mit den Gehäuse- und Dichtungsmaterialien reagieren. Die Umgebungstemperatur reicht von -10 bis 60°C. Bitte lesen Sie in der Bedienungsanleitung nach, um die richtige Einschaltdauer innerhalb des Temperaturbereichs zu ermitteln.

Vorteile:

• Schnelle Reaktionszeit
• Ausgestattet mit einem integrierten Stellungsregler
• Verwendet ein Feldbus (büS)-Protokoll als Parametrierungsschnittstelle
• Der Antrieb verfügt über eine Energiesparfunktion
• LED-Anzeige zeigt die Position des Ventils an

Nachteile:

• Empfindlich gegen Schmutz, daher sollte ein Filter vorgeschaltet werden (≤ 0,3 mm)

Baureihe 3285

Die Burkert Serie 3285 ist für die Durchflussregelung von flüssigen und gasförmigen Medien konzipiert. Es dürfen nur saubere, flüssige oder gasförmige Medien, die nicht mit den Gehäusen und Dichtungsmaterialien reagieren, kontrolliert werden. Das Ventil verwendet eine Keramikscheibe, um die Größe der Öffnung zu verändern, die in Größen von 8 bis 25 mm erhältlich ist. Es gibt zwei Scheiben, von denen eine als Ventilsitz dient und sich nicht bewegt, während die andere sich dreht und den Öffnungsdurchmesser verändert. Diese sind für einen Betriebsdruck von 0 bis 6 bar (0 bis 87 psi) und eine Medientemperatur von 0 bis 70 °C (32 bis 158 °F) geeignet. Der Typ 3285 ist als Standard ON/OFF oder Proportionalventil, als Version mit integriertem Stellungsregler und als Version mit integriertem Prozessregler erhältlich. Diese Regelventile sind in Edelstahl- und Messingausführung erhältlich.
