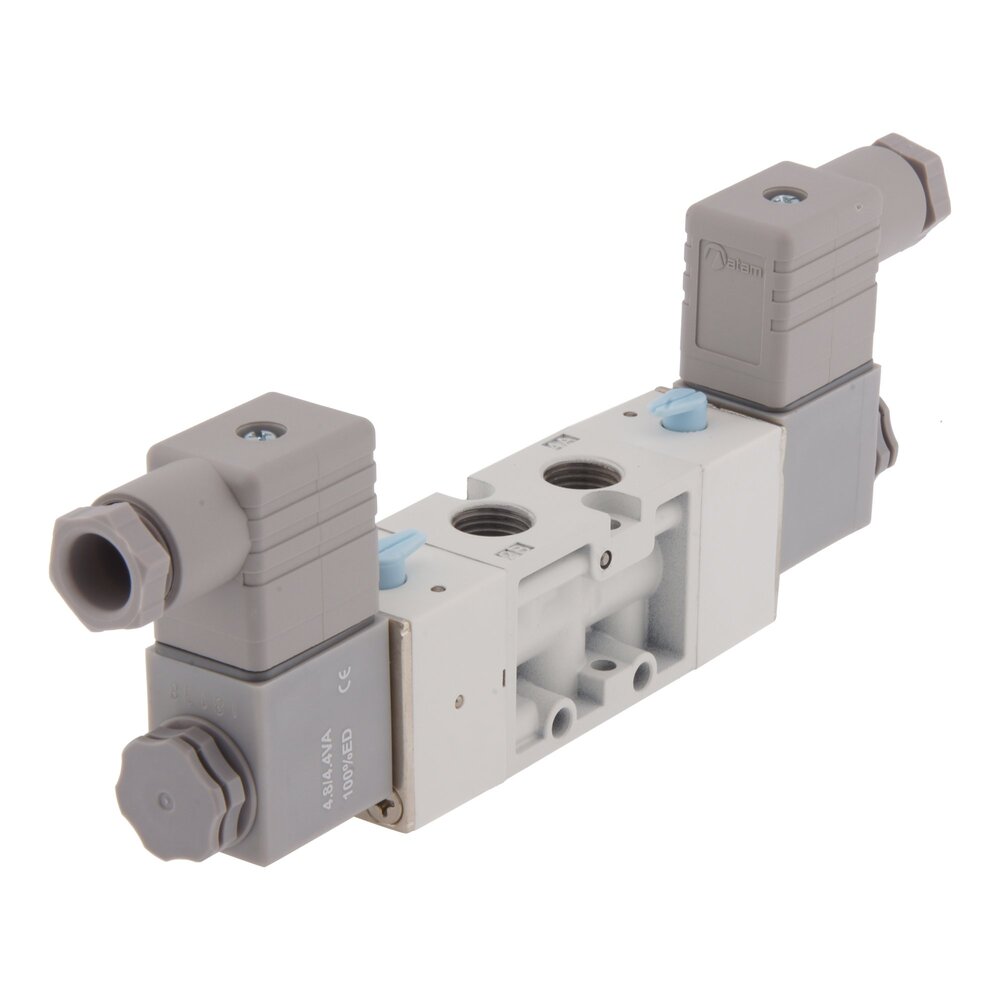

NPT 3/8'' 24V DC 5/3-Wege-Magnetventil, mittig geschlossen, 3-8bar MVSC

NPT 3/8'' 24V DC 5/3-Wege-Magnetventil, mittig geschlossen, 3-8bar MVSC
NPT 3/8'' 24V DC 5/3-Wege-Magnetventil, mittig geschlossen, 3-8bar MVSC
Referenz: MVSC-300-4E2C-DC24-NPT
Marke: Mindman

Pneumatisches 5/3-Wege-Magnetventil (mittig geschlossen) von Mindman mit NPT 3/8 Zoll Anschlüssen (Innengewinde) und 24 V DC Spule. Indirekt betrieben (intern pilotiert). Zu den Anwendungen gehört die Steuerung von doppeltwirkenden Zylindern mit Zwischenstellungen. Betriebsdruck von 3 bis 8 bar (43,5 bis 116 psi). Nur für Luft geeignet. Mit manueller Übersteuerungsmöglichkeit. Kann an einem Verteiler mit zentraler Luftzufuhr/Entlüftung montiert werden. Ansprechzeit 0,05 s, Kv-Wert 1,11 Nm3/h (1197 Nl/min).

Einschließlich Spule und DIN-B-Stecker

Alle anzeigen
Regulärer Preis
€137.73
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€115.74
ohne MwSt.

Auf Lager +26 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts MVSC-300-4E2C-DC24-NPT erhöht sich die Lieferzeit der Bestellung um 26 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 20 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 27 - 28 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Hochwertiges Pneumatik-Magnetventil von Mindman. Dieses Ventil ist ein 5/3-Wege-Ventil, mittig geschlossen und mit zwei Spulen ausgestattet. Das Ventil hat NPT 3/8 Zoll Anschlüsse (NPT Innengewinde). Die Spulenspannung beträgt 24 V DC und die Leistung 2 VA. Das Ventil kann nur mit Druckluft (gefiltert bis zu 5 μm) betrieben werden, die nicht geölt werden muss. Der Betriebsdruck beträgt 3 bis 8 bar (43,5 bis 116 psi). Montage auf Verteiler mit zentraler Versorgung und Entlüftung möglich. Die Reaktionszeit beträgt 0,05 s. Das Ventil hat einen Kv-Durchflusswert von 1,11 Nm3/h (1197 Nl/min). Dieses Ventil ist mit einer Handnotbetätigung ausgestattet. Überschreiten Sie niemals die Grenzwerte des Ventils (Druck, Temperatur, Spannung, Medien, usw.). Legen Sie keine Spannung an die Spule an, wenn die Spule aus dem Ventil entfernt ist, um ein Durchbrennen zu verhindern.

Ein 5/3-Wege-Ventil hat fünf Anschlüsse und drei Stellungen. Die zentrale (Ruhe-)Position kann verschiedene Funktionen haben; bei einem "zentral geschlossenen" Ventil sind alle fünf Anschlüsse in der zentralen Position verschlossen. Die beiden anderen Positionen werden jeweils durch eine eigene Magnetspule gesteuert. Diese Positionen werden verwendet, um Anschluss A zu speisen und Anschluss B zu entlüften, oder umgekehrt. Wenn keine der beiden Spulen aktiviert wird, kehrt das Ventil in die Mittelstellung zurück (monostabil). Dieses Ventil kann z. B. zur Steuerung eines doppeltwirkenden Zylinders verwendet werden, wobei der Zylinder in Zwischenstellungen blockiert werden kann. Durch Betätigung einer der beiden Spulen kann der Zylinder in zwei Richtungen bewegt werden. Die nachstehende Abbildung zeigt eine schematische Darstellung der Funktionsweise eines zentral geschlossenen 5/3-Wege-Ventils.

Vorteile:

  • Geringer Durchflusswiderstand (Kv=1,11m3/h)
  • Schneller und zuverlässiger Betrieb
  • Lange Lebensdauer (12.000.000+ Zyklen)
  • Geringer Energieverbrauch (2VA)
  • Wartungsfreie Konstruktion
  • Die Spule kann in vier Richtungen installiert werden (4 x 90°)
  • Konzipiert für die Verteilermontage

Nachteile:

  • Nur für (saubere) Luft, nicht für andere Medien oder Vakuum
  • Mindestdruck von 3 bar für den ordnungsgemäßen Betrieb erforderlich (pilotgesteuertes Ventil)

Baureihe MVSC

Die Mindman MVSC-Serie besteht aus indirekt betätigten pneumatischen Magnetventilen in 3/2-, 5/2- und 5/3-Wege-Konfiguration. Die Baureihen MVSC und MVSC1 sind für die Verteilermontage konzipiert und haben die gleichen Einbaumaße. Die MVSC-Serie benötigt für den Betrieb einen bestimmten Mindestdifferenzdruck. Sie sind daher nicht für Vakuumanwendungen geeignet. Sie können bis zu einem maximalen Druck von 8 bar verwendet werden. Die Ventile sind mit Spulen für 24 V DC, 230 V AC und 110 V AC erhältlich und mit einer Handnotbetätigung ausgestattet. Das Gehäuse besteht aus Aluminium mit einer HNBR-Dichtung. Die Ventile sind mit BSP- oder NPT-Anschlüssen erhältlich. Die Ventile der MVSC-Serie zeichnen sich durch einen langen und zuverlässigen Betrieb und eine wartungsfreie Konstruktion aus.
