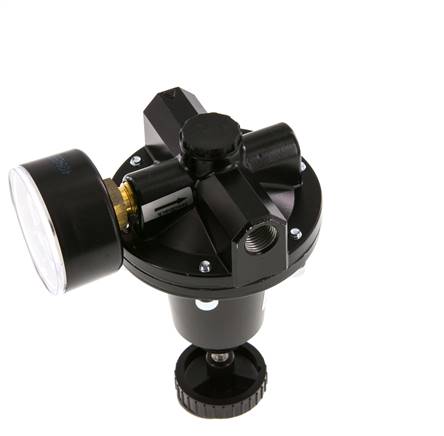

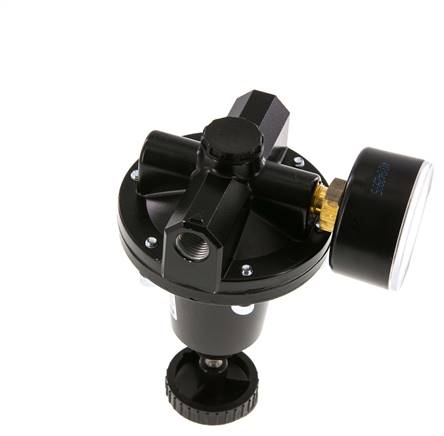

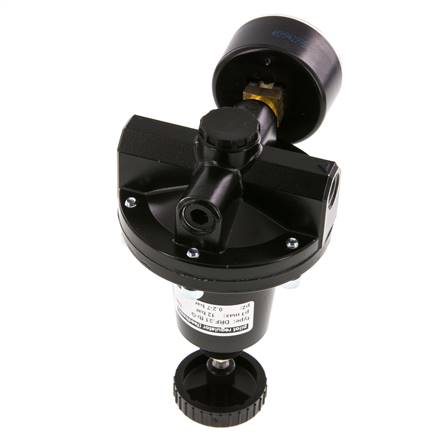

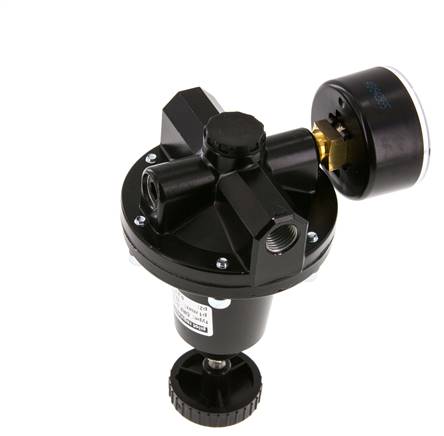

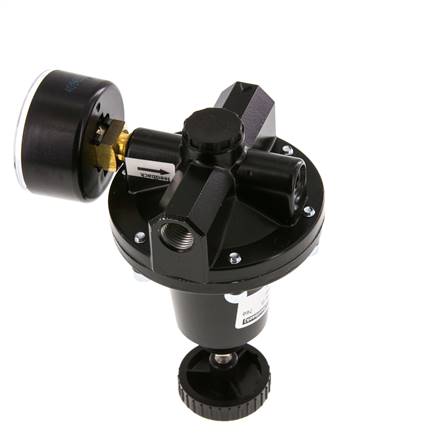

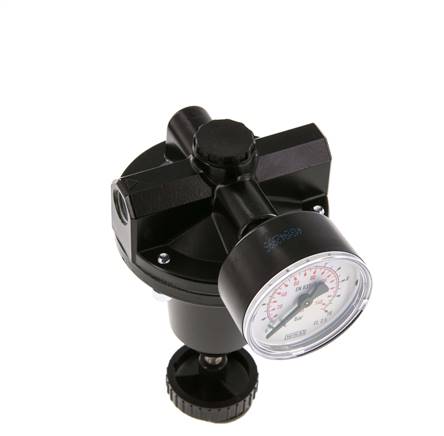

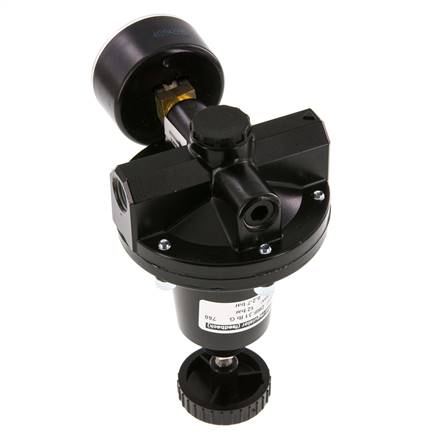

Präzisionsdruckregler G1/4'' 550l/min 0.2-7.0bar/3-102psi Zinkdruckguss Standard 3

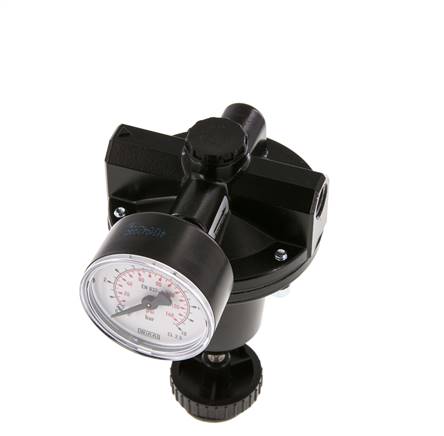

Dieser pneumatische Druckregler G 1/4 Zoll regelt den Ausgangsdruck auf einen festen, stabilen Wert, auch wenn der Eingangsdruck schwankt. Der einstellbare Ausgangsdruckbereich beträgt 0,2 bis 7,0 bar (3 bis 102 psi). Der Regler ist selbstentlastend. Enthält ein Manometer. Die maximale Durchflussmenge beträgt 550 l/min (für die korrekte Dimensionierung stets das Durchflussdiagramm verwenden). Geeignet für einen maximalen Eingang von 16,0 bar (232 psi) und Temperaturen zwischen -10 und 60 °C (14 und 140 °F). Um den Ausgangsdruck einzustellen, ziehen Sie das Handrad nach oben und drehen Sie es.
- Regulärer Preis
- €145,13
- Regulärer Preis
- €121,96
Beschreibung

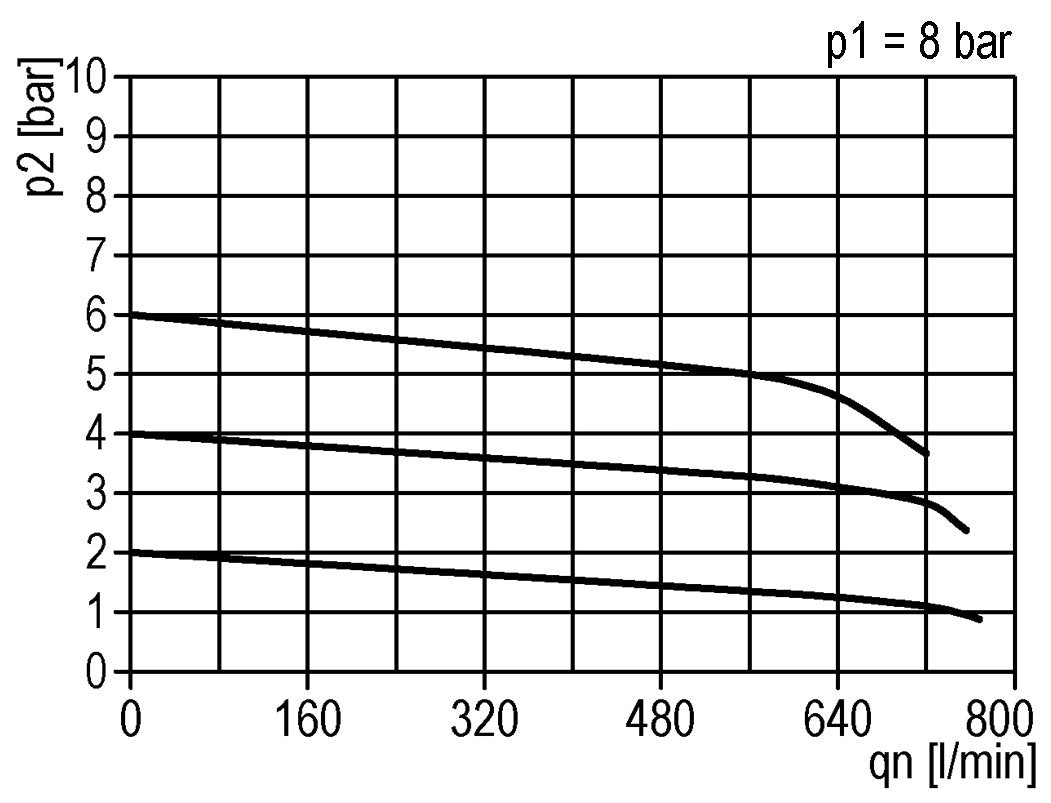

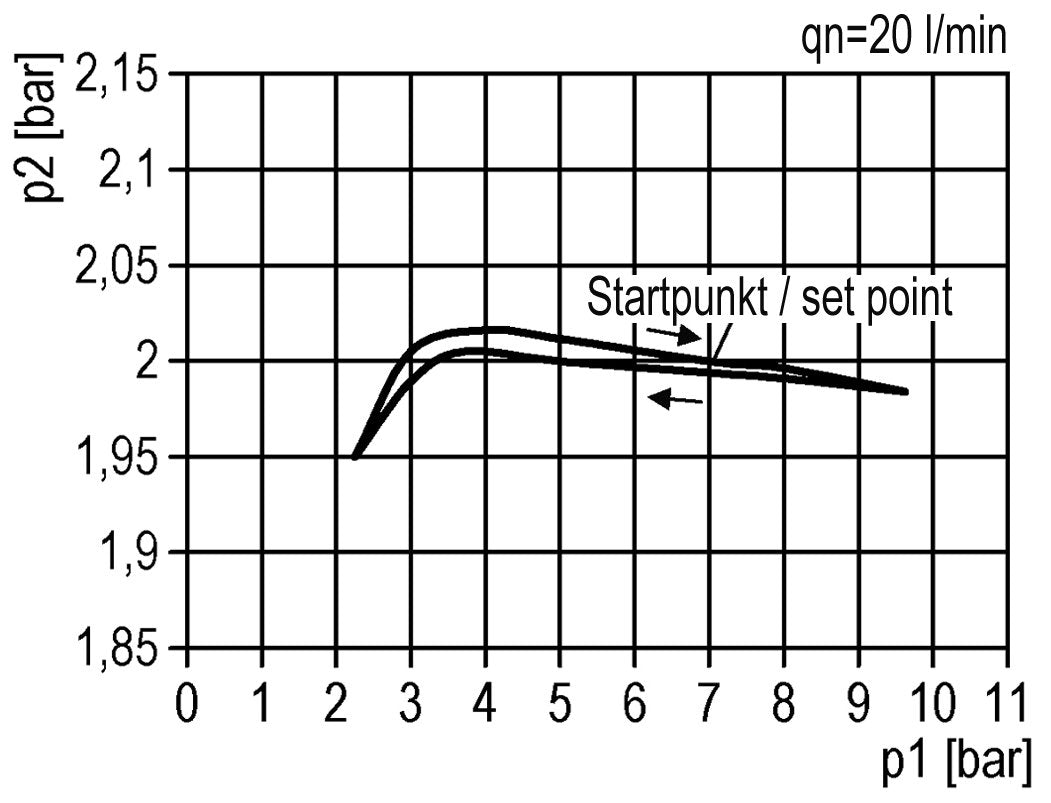

Der Druckregler regelt den Druck kontinuierlich auf ein stabiles Niveau, auch wenn der Eingangsdruck schwankt. Das Niveau kann zwischen 0,2 und 7,0 bar (3 bis 102 psi) eingestellt werden. Dieses Modell hat G 1/4 Zoll Anschlüsse. Die maximale Durchflussmenge beträgt 550 l/min. Bitte beachten Sie, dass die maximale Durchflussmenge allein nicht ausreicht, um die richtige Dimensionierung vorzunehmen. Verwenden Sie die Durchflusskurve, um festzustellen, ob der Druckabfall innerhalb Ihres erwarteten Durchflussbereichs akzeptabel ist. Die Durchflusskurve zeigt die Durchflussmenge für einen bestimmten Eingangsdruck bei verschiedenen Ausgangsdrücken. Für jeden Ausgangsdruck ist ersichtlich, wie sich der Druck mit zunehmender Durchflussmenge verändert. Es wird empfohlen, das Gerät im flachen Bereich der Kurve zu verwenden und nicht am Anfang oder am Ende der Kurve. Beachten Sie, dass der Druckregler den Ausgangsdruck und nicht die Durchflussmenge regelt. Der Ausgangsdruck kann durch Hochziehen und Drehen des Handrads eingestellt werden.

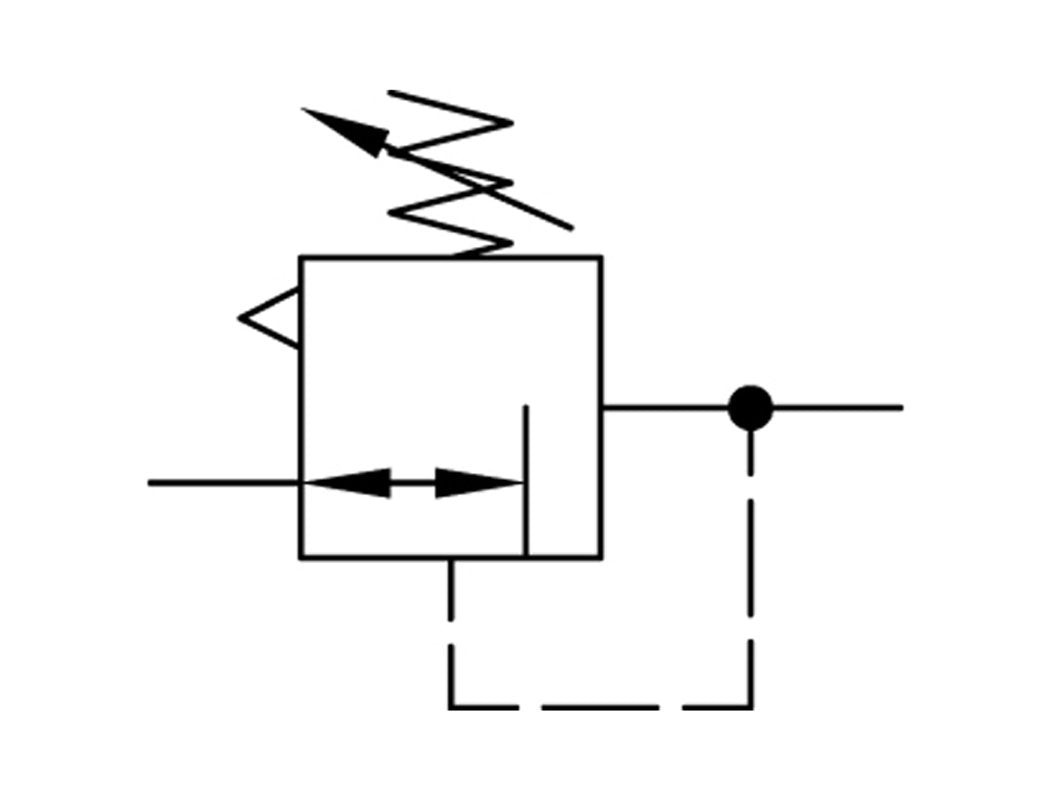

Der maximale Eingangsdruck beträgt 16,0 bar (232 psi) und der Temperaturbereich liegt zwischen -10 und 60 °C (14 und 140 °F). Auf der Ausgangsseite ist ein Überdruckventil für den Fall eingebaut, dass der eingestellte Druck überschritten wird. Das Gehäusematerial ist aus Zinkdruckguss gefertigt. Ein Präzisionsdruckregler wird eingesetzt, wenn ein hoher konstanter Sekundärdruck bei geringem Durchfluss erforderlich ist. Diese gute Regel- und Durchflusskennlinie ist auf das hohe Verhältnis der Membran zur Ventilsitzfläche zurückzuführen. Der Regler ist weitestgehend unabhängig von Eingangsdruckschwankungen, hat keinen eigenen Luftverbrauch und kann mit "normaler" gefilterter Druckluft betrieben werden.
Die Montagewinkel müssen separat bestellt werden.
