Schneider Electric Comb Rail - A9XPH524
Hinweis: Dieses Produkt wird in Zukunft abgekündigt

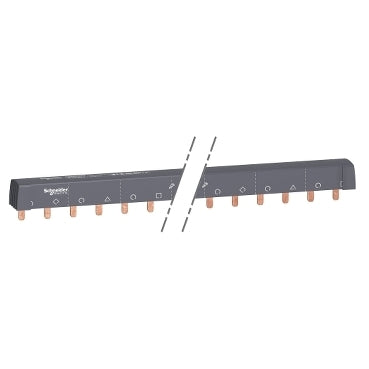

Diese Kammschiene aus der Acti9-Serie von Schneider Electric Merlin Gerin wird für die Verbindung von Phase(n) und Nullleiter verwendet. Die isolierte Klemmleiste ist 2-polig und hat 24 Module. Außerdem hat die Kammschiene einen Querschnitt von 16mm² und einen Nenndauerstrom von 100A.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Diese horizontale Acti 9-Sammelschiene mit 18-mm-Modulen eignet sich für Acti 9 iC60 oder Acti 9 iK60 und ist schneidbar. Dieses Produkt ist für 3 (N+L) Installationen ausgelegt. Der Typ ist N-L1-N-L2-N-L3 (Neutral, Leitung). Dies ist ein Satz von 1 Gerät. Es ist für 12 Geräte geeignet (1P+N). Die Länge beträgt 430 mm.
Die Gesamtzahl der 18-mm-Module beträgt 24. Der Stiftdurchmesser beträgt 16mm2. Die Art des elektrischen Anschlusses ist PIN. Die Anzahl der Phasen ist 3 und die Anzahl der Pole ist 4. Der Nennbetriebsstrom Ie bei 40°C beträgt 100A. Der Kurzschlussstrom Isc ist mit dem Auslösevermögen der Schneider Electric-Schutzschalter kompatibel. Die Nennisolationsspannung Ui beträgt 500VAC. Die Nennbetriebsspannung von Ue beträgt 415 V AC. Die Gerätefarbe ist weiß (RAL 9003). Der Verschmutzungsgrad beträgt 3.
Gemäß der Norm IEC 60695-2-1 ist die Feuerbeständigkeit bei 960°C innerhalb von 30 Jahren selbstverlöschend. Es entspricht den Normen IEC 60947-7-1 und IEC 61439-2.
