Schneider Electric Leitungsschutzschalter - A9F89325

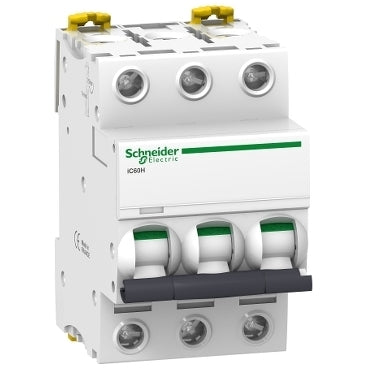

Dieser Text beschreibt den Acti9 iC60H, einen Niederspannungs-Installations-Leistungsschalter mit zwei Tunnelanschlüssen. Es handelt sich um einen 3P-Einbauschalter mit 3 geschützten Polen, mit einem Nennstrom von 25A und einer C-Ausschaltcharakteristik.

Die Abschaltleistung dieses Leistungsschalters beträgt 10000A bei 400VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 30kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm). Dieser Installationsleistungsschalter iC60N erfüllt sowohl die Haushaltsnorm EN/IEC 60898-1 als auch die Industrienorm EN/IEC 60947-2.

Er schützt Stromkreise vor Kurzschlüssen und Überlastströmen. Die einzigartige VisiTrip-Anzeige verkürzt die Suche nach dem ausgeschalteten (ausgelösten) Schutzschalter, indem sie ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann. Der Schnellabschaltmechanismus verlängert die Lebensdauer dieses Bauteils.

Dieser Installationsleistungsschalter von Schneider Electric hat eine elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen.

Die Breite dieses Leistungsschalters beträgt 3 Module von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Dieses Produkt ist in weißer Farbe (RAL9003) ausgeführt. Die Abmessungen sind 54mm (Breite) x 85mm (Höhe) x 78,5mm (Tiefe). Das Gewicht beträgt 0,375 kg. Die Schutzart ist IP20 gemäß der Norm IEC 60529. Die Schutzart erhöht sich auf IP40, wenn das Gerät in ein modulares Gehäuse der Isolationsklasse II eingebaut wird.

Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
