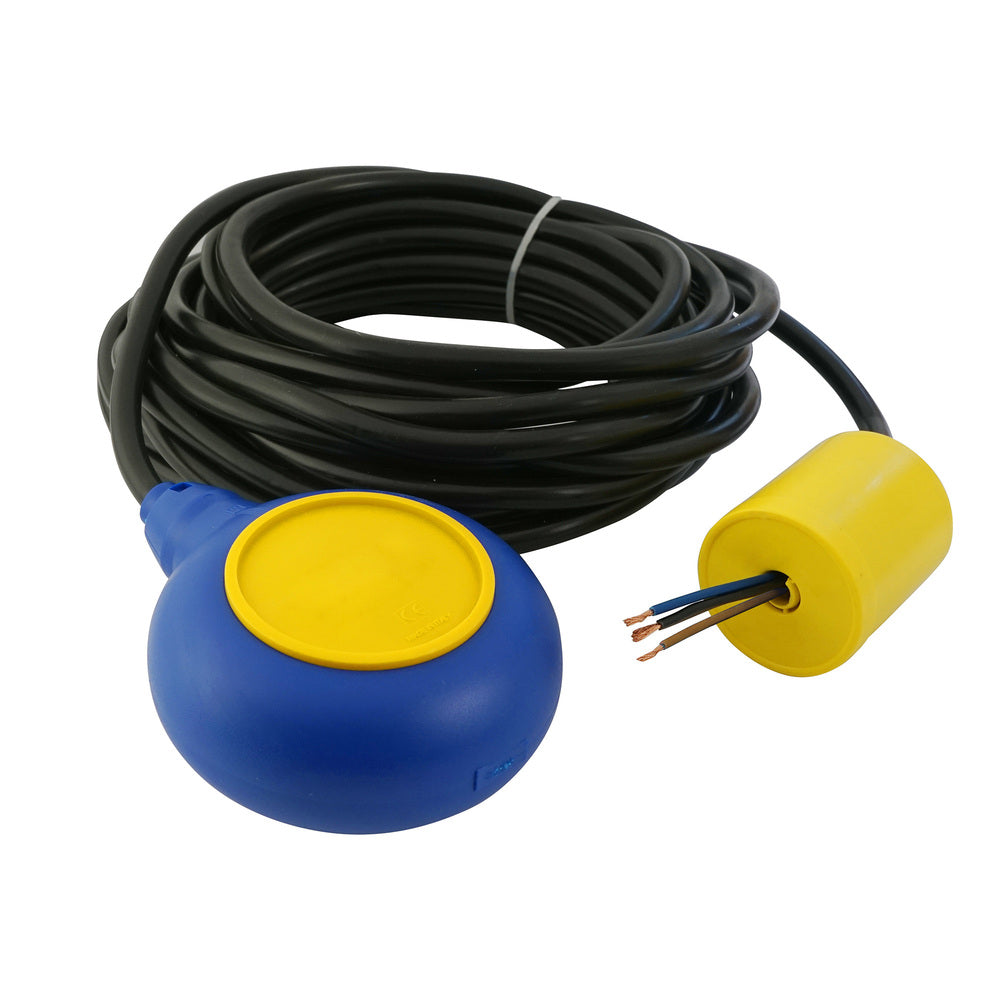

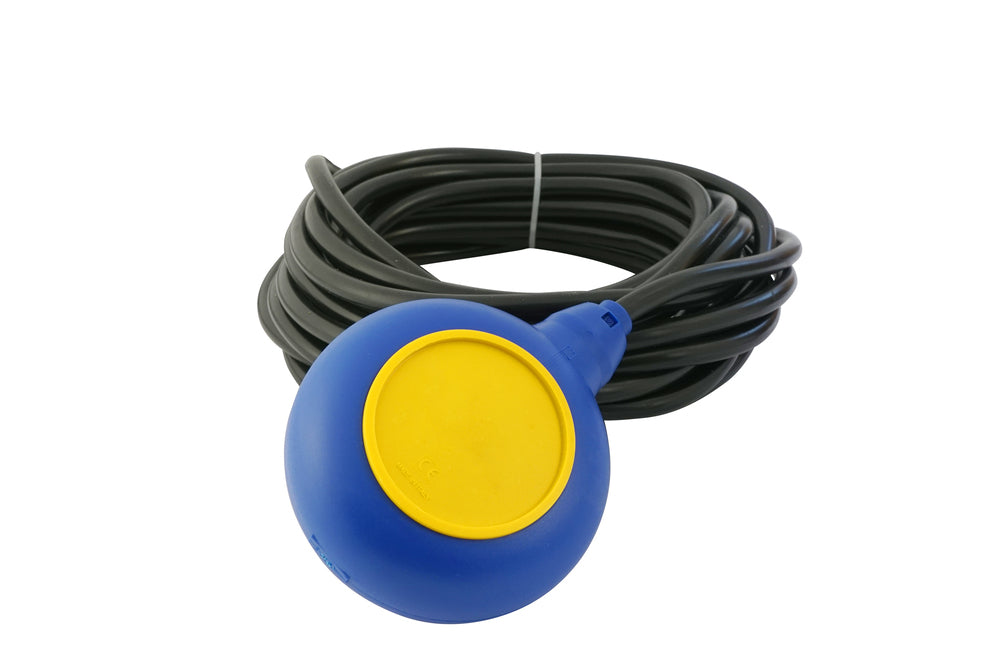

Schwimmerschalter Mac3 3m Kabel

Dieser Schwimmerschalter der Marke MAC3 eignet sich ideal zur Steuerung des Füllstands eines Tanks, eines Behälters oder eines Teichs. Die Mac3-Serie kann in Industriegebäuden installiert werden und eignet sich für den Einsatz in Abwasser. Der Schalter wird mit einem 3 Meter langen Kabel und einem Ausgleichsgewicht geliefert. Der wasserdichte Schalter schwimmt auf der Oberfläche. Das Ausgleichsgewicht kann am Kabel befestigt und ins Wasser gelegt werden, um den gewünschten Steuerstand einzustellen. Die freie Länge des Kabels (zwischen dem Ausgleichsgewicht und dem Schalter) bestimmt den niedrigsten und höchsten Flüssigkeitsstand. Die kleinste steuerbare Niveauänderung beträgt etwa 20 cm. Das Gerät schaltet bei einem Winkel von etwa +20 oder -45 Grad über einen mechanischen Schalter. Die Nennschaltspannung beträgt 250V AC, kann jedoch bei niedrigerer Spannung (z. B. 110V, 220V, 240V usw.) verwendet werden. Der Schalter verfügt über einen Umschaltkontakt, sodass er für den normalerweise geschlossenen (NC) oder normalerweise geöffneten (NO) Betrieb verwendet werden kann. Er hat drei Anschlussdrähte: gemeinsam, NC und NO. Durch Anschließen des Stromkreises an den gemeinsamen Draht und einen der beiden anderen Anschlussdrähte können Sie zwischen NC- und NO-Betrieb wählen. Mit anderen Worten, Sie können entscheiden, ob der Schalter Kontakt herstellen soll, wenn der Schwimmer in der angehobenen oder hängenden Position ist. Ein normalerweise geöffneter Schwimmerschalter ist in der Regel "ein", wenn der Schwimmer unterhalb eines voreingestellten Pegels liegt (die Schwerkraft zwingt ihn nach unten) und "aus", wenn er auf den voreingestellten Pegel steigt. Ein normalerweise geschlossener Schwimmerschalter funktioniert umgekehrt. Er ist geschlossen, wenn er nach unten hängt, und eingeschaltet, wenn er über dem voreingestellten Pegel liegt. NC- oder NO-Betrieb hängt von der Verdrahtung ab. Er kann zum Schalten einer Pumpe oder eines Alarms verwendet werden und hat eine IP68-Bewertung.

Lesen Sie vor dem Anschließen des Schwimmerschalters bitte sorgfältig die Anleitung.

Häufige Anwendungen:

Die häufigsten Anwendungen sind Tauchpumpen und die Überwachung des Wasserstands. Der Schwimmerschalter kann eine Pumpe ausschalten, die den Tank mit Wasser füllt, wenn der Schwimmer auf einen voreingestellten Pegel steigt. Wenn der Tank sich entleert, fällt der Schwimmer unter diesen Pegel und die Pumpe kann Wasser nachpumpen. Er kann auch funktionieren, indem er Wasser abpumpt, wenn er einen voreingestellten Pegel erreicht.

Vorteile:

• Kann für normalerweise geschlossenen oder normalerweise geöffneten Betrieb verwendet werden
• Inklusive eines 3 Meter langen Kabels und eines Ausgleichsgewichts
• Der mechanische Schalter ist für Spannungen bis zu einem Maximum von 250V AC bei einer maximalen Last von 4 A ausgelegt
• Robustes wasserdichtes PP-Gehäuse (IP68-zertifiziert)
• Mit einer doppelten flüssigkeitsdichten Kammer für maximale Zuverlässigkeit
• Maximale Tiefe: 10 m

Nachteile

• Die kleinste steuerbare Niveauänderung beträgt etwa 20 cm

Mac3-Serie

Der Mac3-Niveauregler von MAC3 ist der universelle Schwimmerschalter, mit dem elektrische Geräte automatisch starten und stoppen können (in der Regel Pumpen, Lagertanks, Alarme, elektrische Regelventile usw.). Durch seine Abmessungen hat er eine höhere Auftriebskraft und in Kombination mit seiner form ohne Kanten ist dieser Schalter besonders für Abwasser geeignet. Er verfügt über eine doppelte flüssigkeitsdichte Kammer, die maximale Zuverlässigkeit gewährleistet, und hat eine doppelte Funktion zum Füllen und Entleeren.
