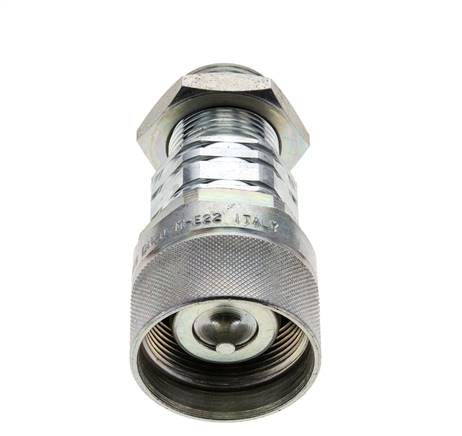

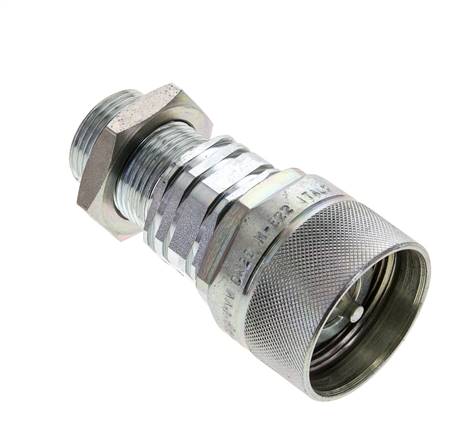

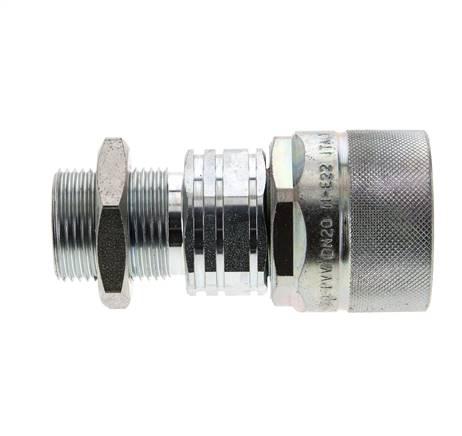

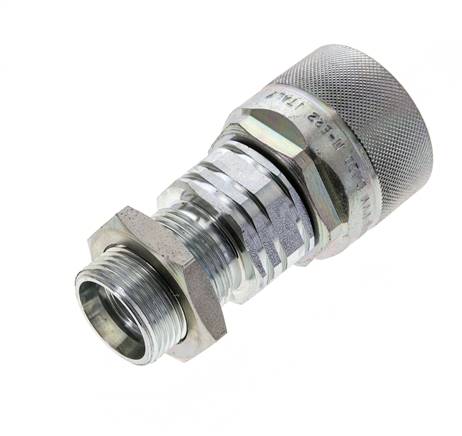

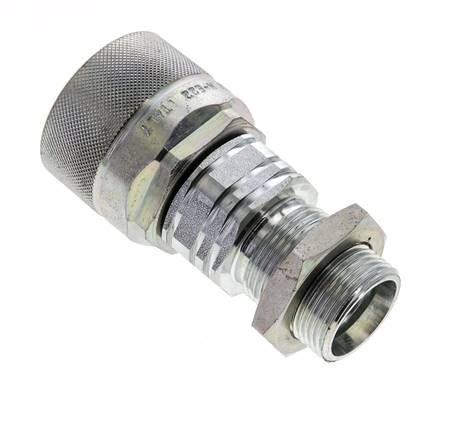

Stahl DN 20 Hydraulikkupplung Stopfen 22 mm L Druckring Schottwand ISO 14541/8434-1 D M42 x 2

Hydraulischer Kupplungsstecker aus Stahl DN 20 mit Kompressionsring 22 mm L (leicht) und Schottgewinde. Sie werden in der Regel für Flüssigkeitsleitungen verwendet, um sichere Verbindungen schnell zu verbinden und zu trennen.

Die 22 mm L (light) Klemmringverbindung ermöglicht es, Rohre ohne Löten sicher miteinander zu verbinden. Der Stecker hat ein Schottgewinde zur Befestigung an einer Schalttafel. Der maximale Betriebsdruck beträgt 160 bar (2320 psi). Die Kupplung ist für Temperaturen von -20 bis 100 °C (-4 bis 212 °F) geeignet. Das Stahlgehäuse ist mit einem galvanisch verzinkten Oberflächenschutz versehen. Die Kupplung entspricht der Norm ISO 14541 und DIN EN ISO 8434-1 (DIN 2353).

Schnellverschluss-Schraubkupplungen schließen beim Entkuppeln am Stecker und an der Muffe ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt über eine Schraubverbindung mit einer Handmutter. Während des Kupplungsvorgangs wird die Ventilkammer versiegelt, bevor sich die Ventile öffnen. Beim Abkoppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Dichtung gezogen werden kann. Kann bis zu 50 bar unter Druck gekoppelt werden.

Vorteile:

• Sicher gegen Druckstöße und Druckschwingungen
• Rationalisierung der Gestaltung des Durchflussbereichs
• Entspricht der weltweiten Norm ISO 14541 und DIN EN ISO 8434-1 (DIN 2353)
• Sie können mit anderen Herstellern kombiniert werden, wie Parker, Rectus, Cejn, Stucci, Faster oder Snap-Tite
• Der Stecker hat ein Schottgewinde zur Befestigung an einer Schalttafel
