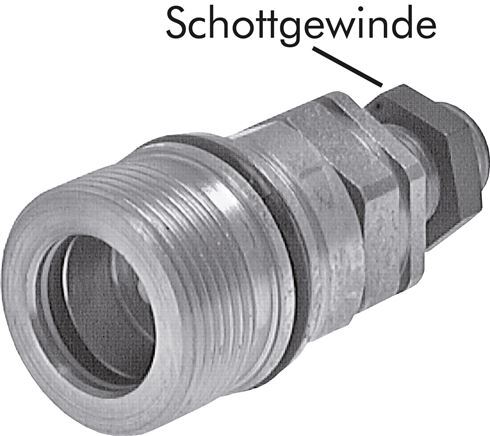

Stahl DN 31,5 Hydraulikkupplung Muffe 38 mm S Druckring Schottwand ISO 8434-1 D M70 x 3

Hydraulische Kupplungsmuffe aus Stahl DN 31,5 mit Kompressionsring 38 mm S (schwer) und Schottgewinde. Sie werden in der Regel für Flüssigkeitsleitungen verwendet, um sichere Verbindungen schnell zu verbinden und zu trennen.

Die 38 mm S (schwer) Kompressionsringverbindung ermöglicht es, Rohre ohne Löten sicher miteinander zu verbinden. Die Buchse hat ein Schottgewinde zur Befestigung an einer Schalttafel. Der maximale Betriebsdruck beträgt 300 bar (4350 psi). Die Kupplung ist für Temperaturen von -20 bis 100 °C (-4 bis 212 °F) geeignet. Der Dichtungswerkstoff ist NBR. Das Stahlgehäuse ist mit einem galvanisch verzinkten Oberflächenschutz versehen. Die Kupplung entspricht der Norm DIN EN ISO 8434-1 (DIN 2353).

Schnellverschluss-Schraubkupplungen schließen beim Entkuppeln am Stecker und an der Muffe ab. Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt über eine Schraubverbindung mit einer Handmutter. Während des Kupplungsvorgangs wird die Ventilkammer versiegelt, bevor sich die Ventile öffnen. Beim Abkoppeln sind die Ventile bereits geschlossen, bevor die Verbindung aus der Dichtung gezogen werden kann. Kann bis zu 50 bar unter Druck gekoppelt werden.

Vorteile:

• Sicher gegen Druckstöße und Druckschwingungen
• Rationalisierung der Gestaltung des Durchflussbereichs
• Entspricht der weltweiten Norm DIN EN ISO 8434-1 (DIN 2353)
• Sie können mit anderen Herstellern kombiniert werden, wie Parker, Rectus, Cejn, Stucci, Faster oder Snap-Tite
• Die Buchse hat ein Schottgewinde zur Befestigung an einer Platte
