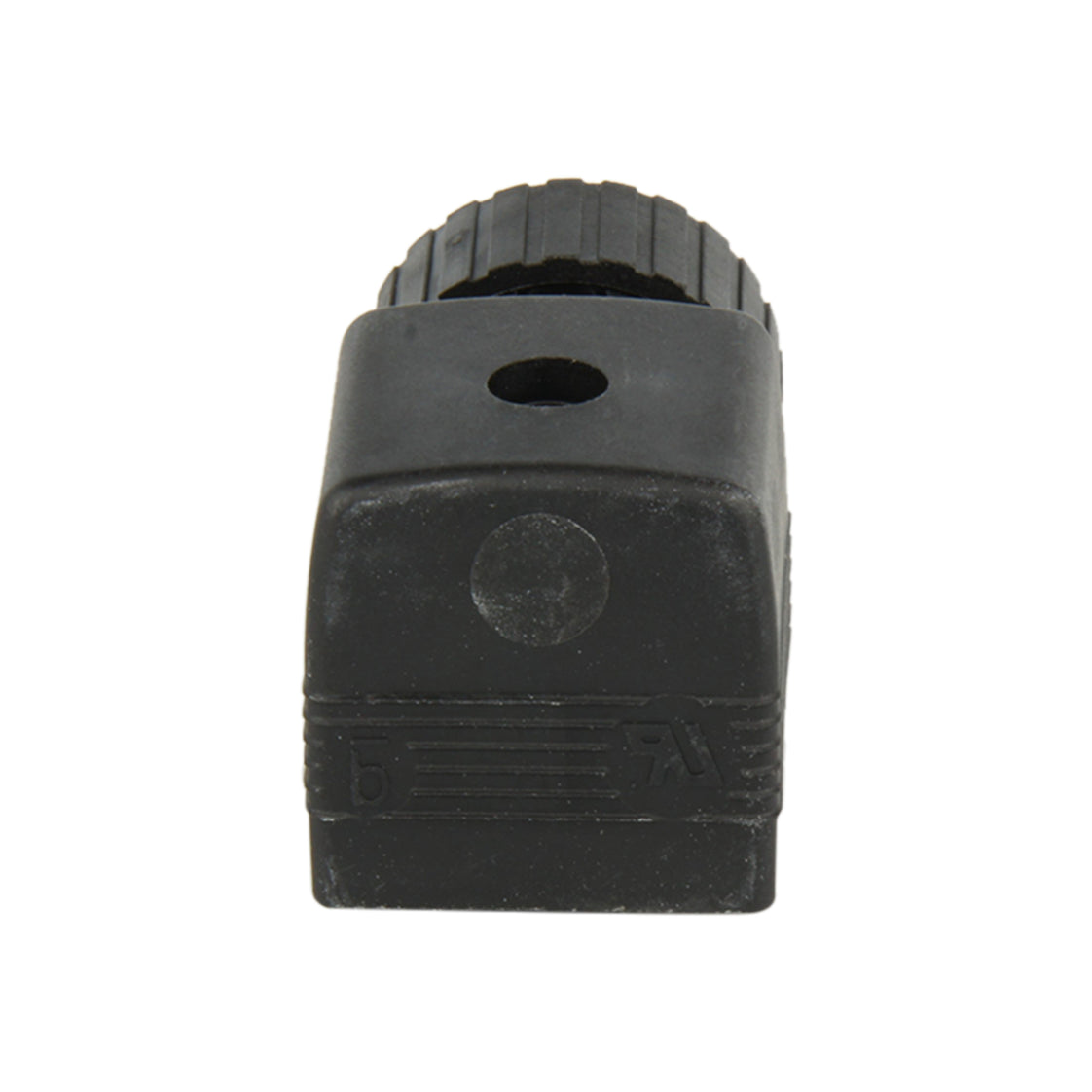

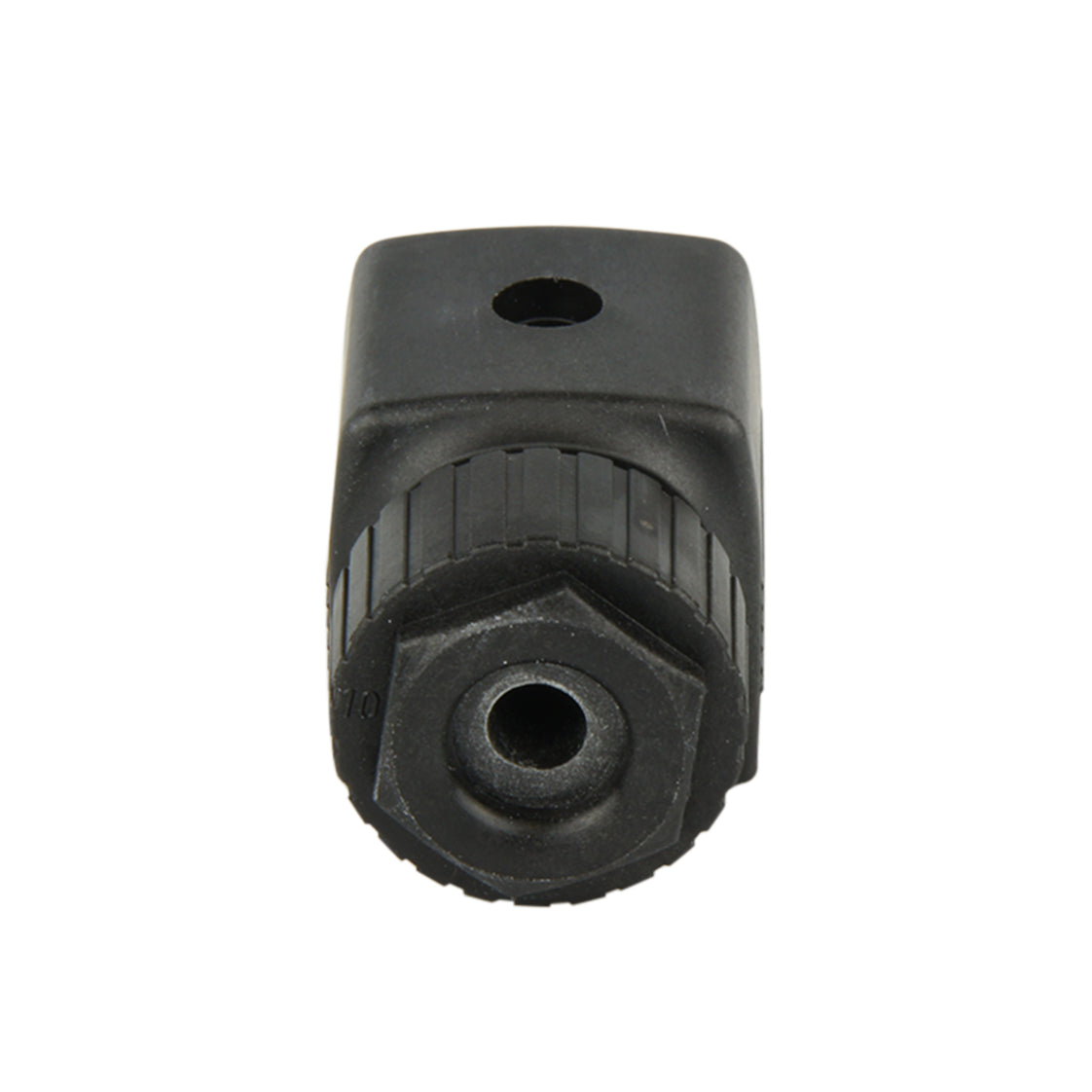

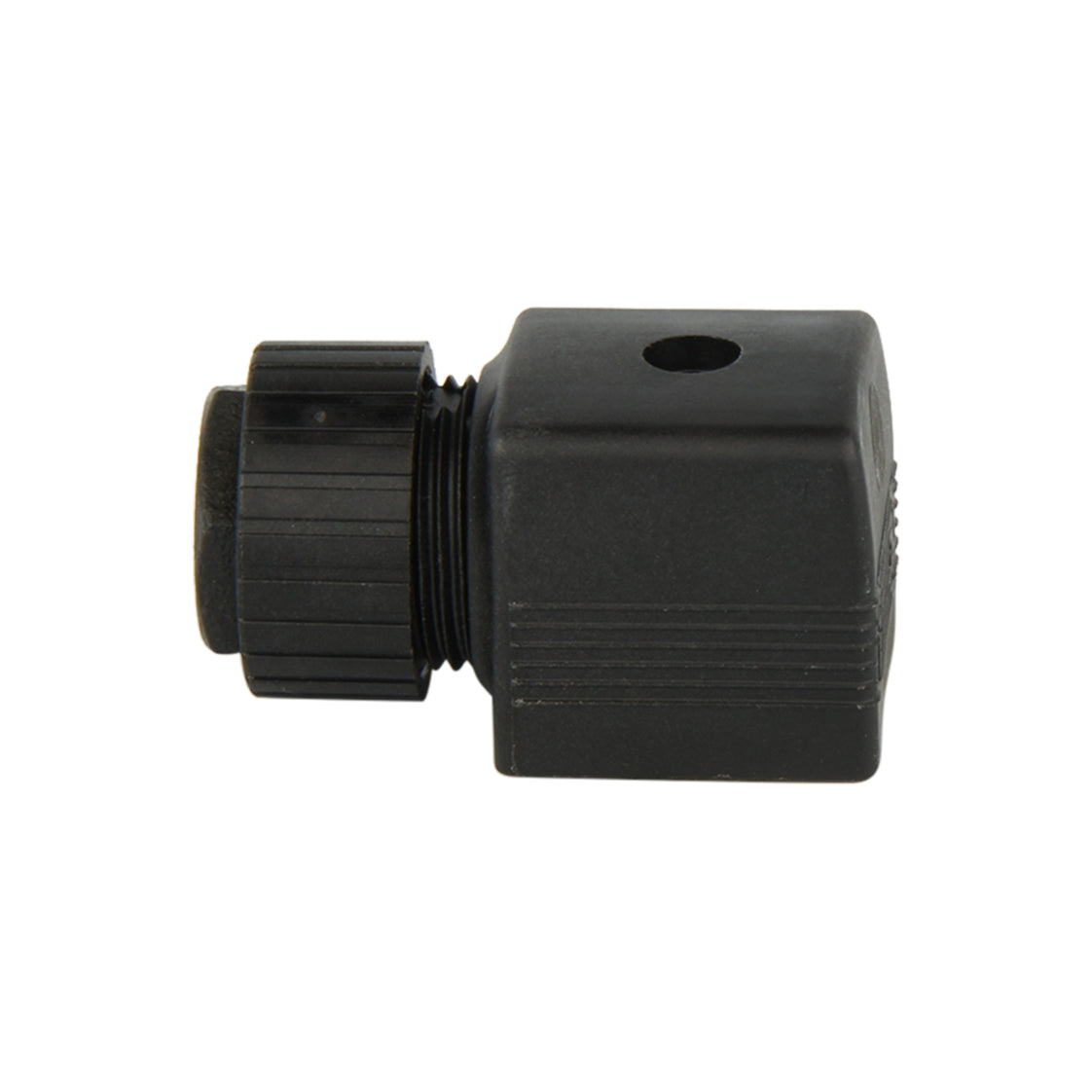

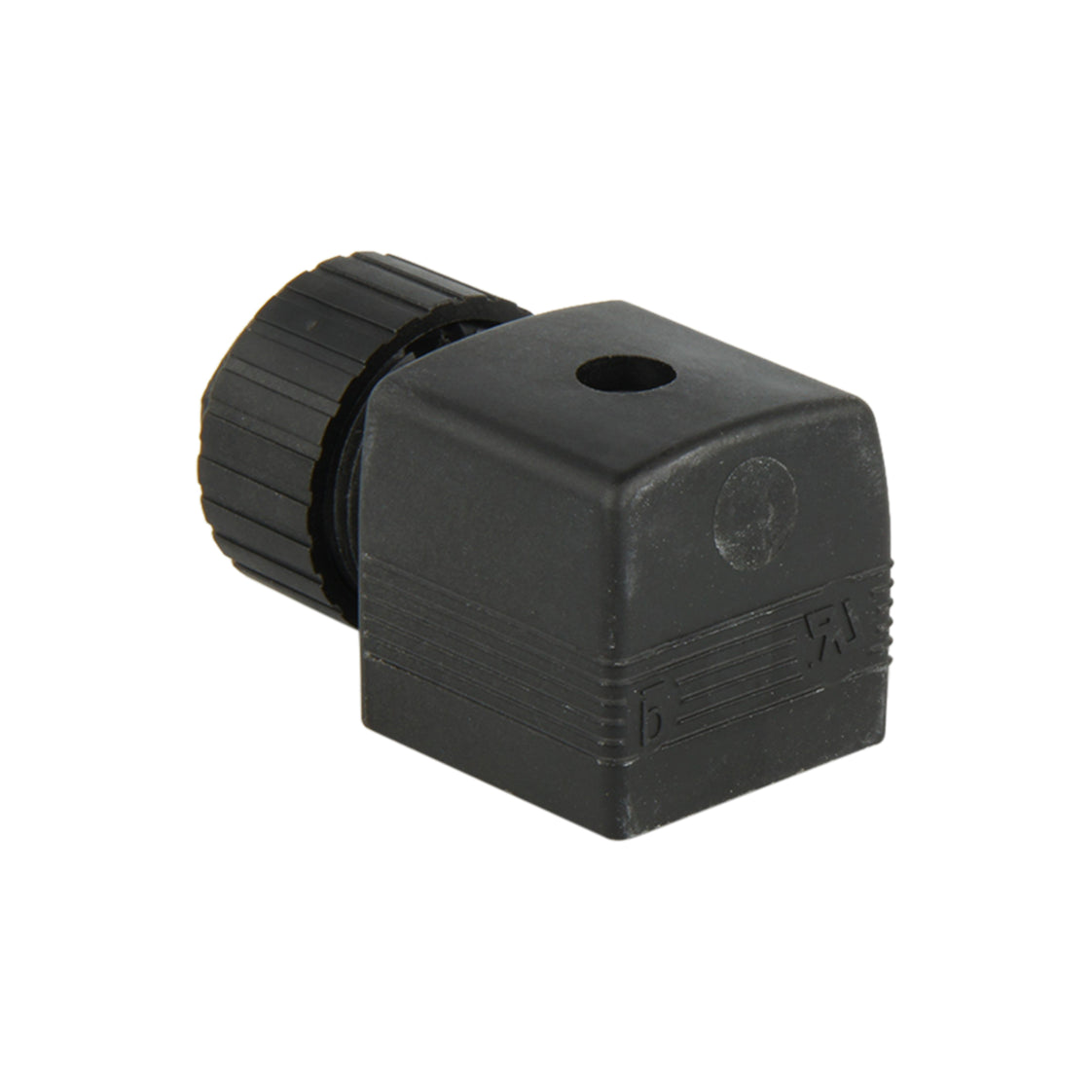

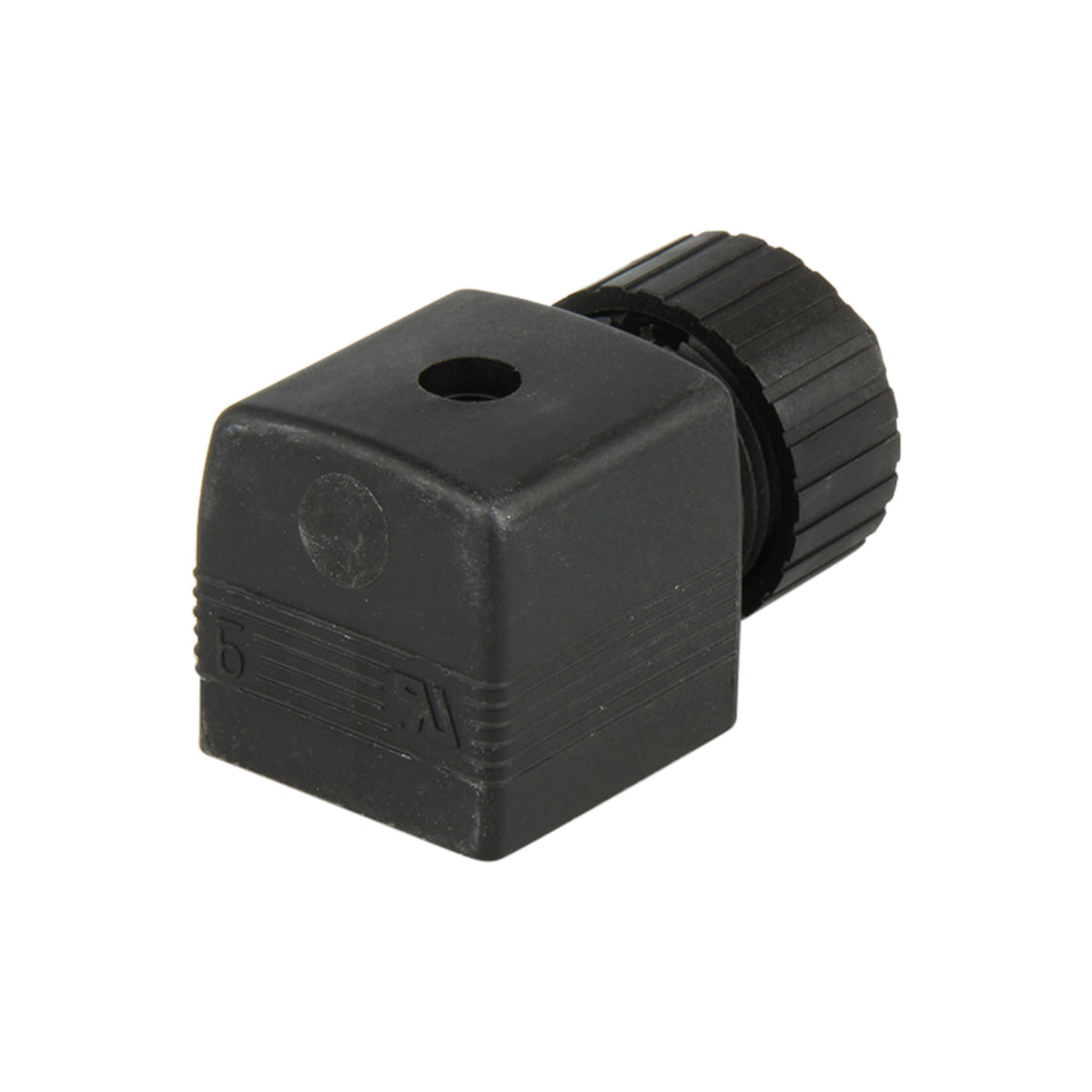

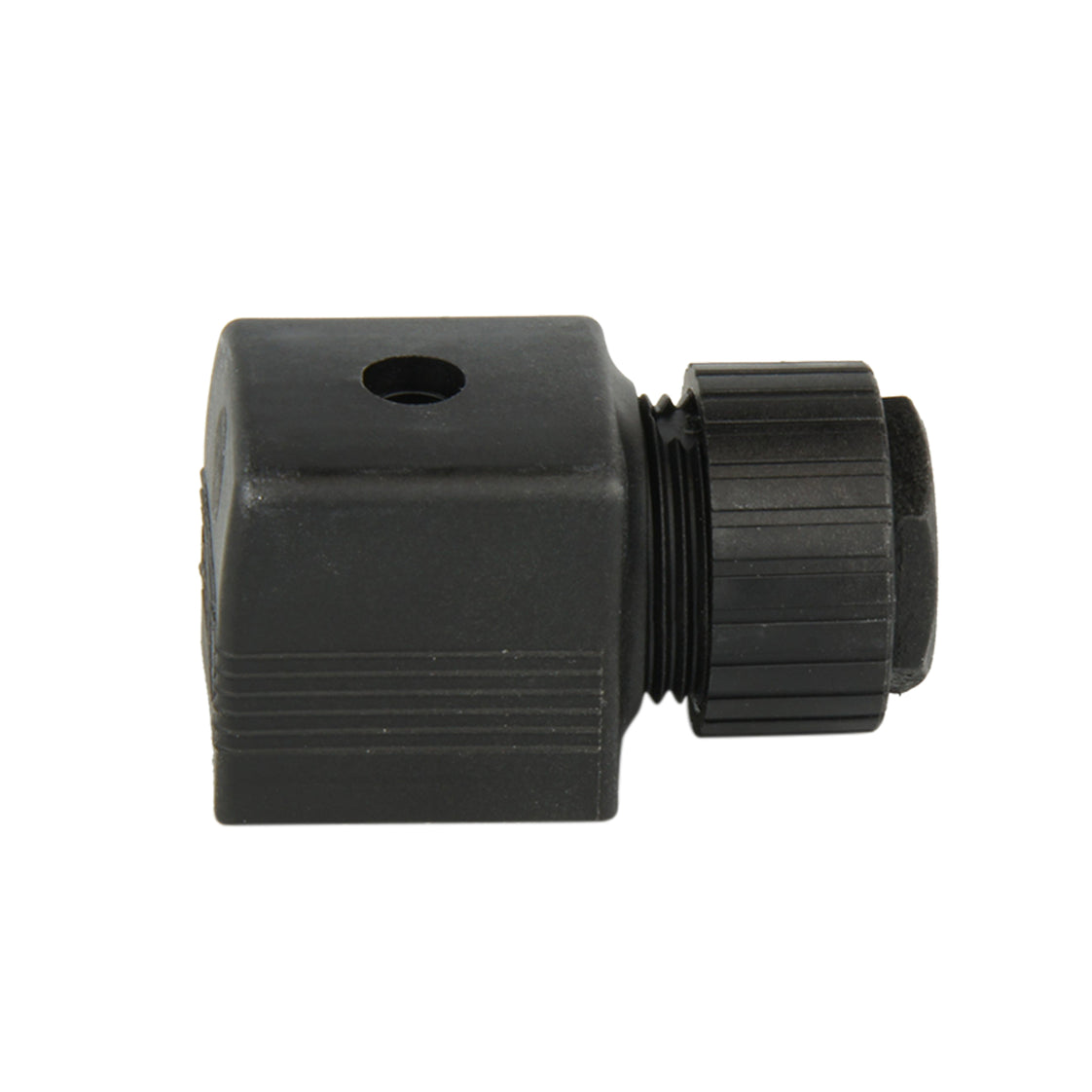

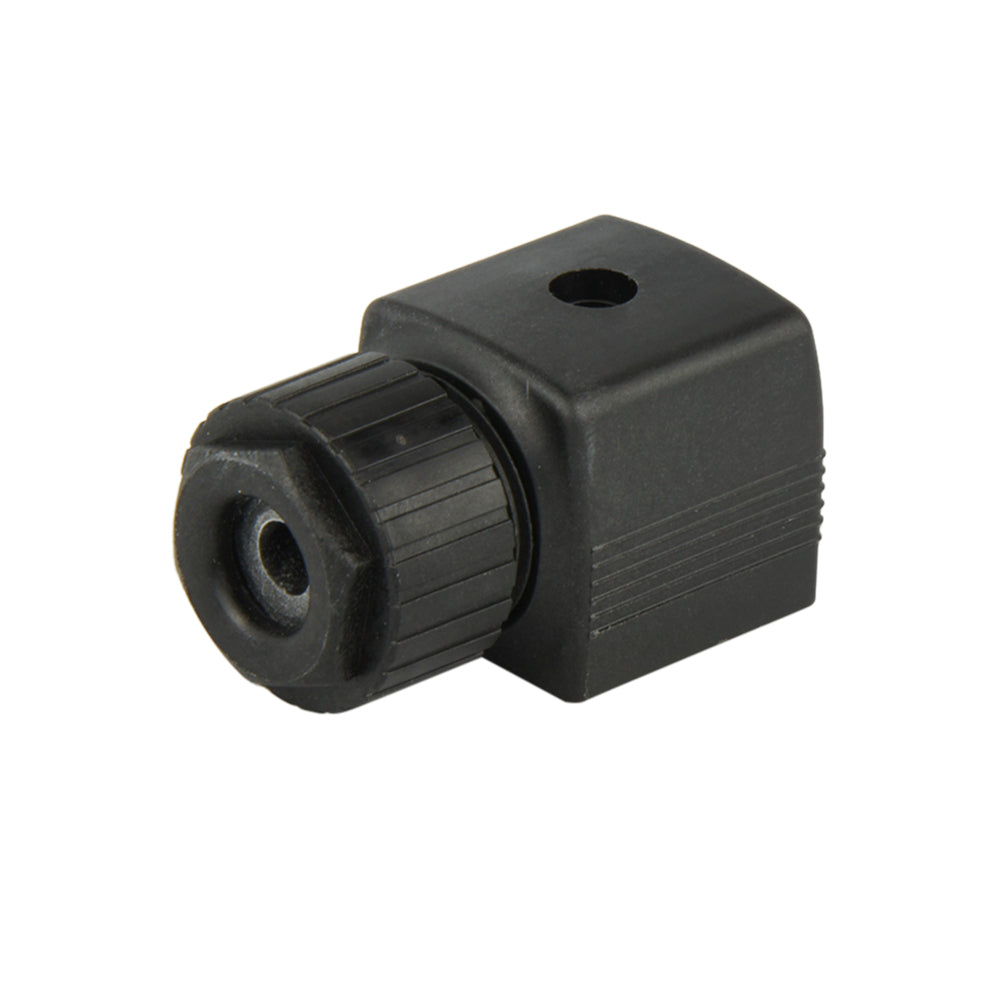

Steckverbinder 12-24V DC (DIN - A) mit Polaritätswechsel Für Impulsventile - Burkert 2508 212512
Hinweis: Dieses Produkt ist abgekündigt
Dieser Burkert 2508 DIN-A-Stecker wird für den Anschluss elektrischer Komponenten, wie z.B. eines Magnetventils, an eine Stromversorgung verwendet. Er hat die Schutzart IP65, eine Nennspannung von 12 - 24V DC, eine maximale Stromstärke von 1,2A und ist für eine Umgebungstemperatur von maximal 90⁰C geeignet. Bei dieser Gerätesteckdose handelt es sich um die IN-Version, d.h. sie kann Impulsventile durch Umkehrung der Polarität von 3 Steuersignalen steuern und benötigt keinen Strom zur Aufrechterhaltung der Ventilstellung. Nicht geeignet für Wechselstromversorgungen (AC). Es ist modular, kompakt und ermöglicht eine schnelle Montage und eine kurze Integrationszeit.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung

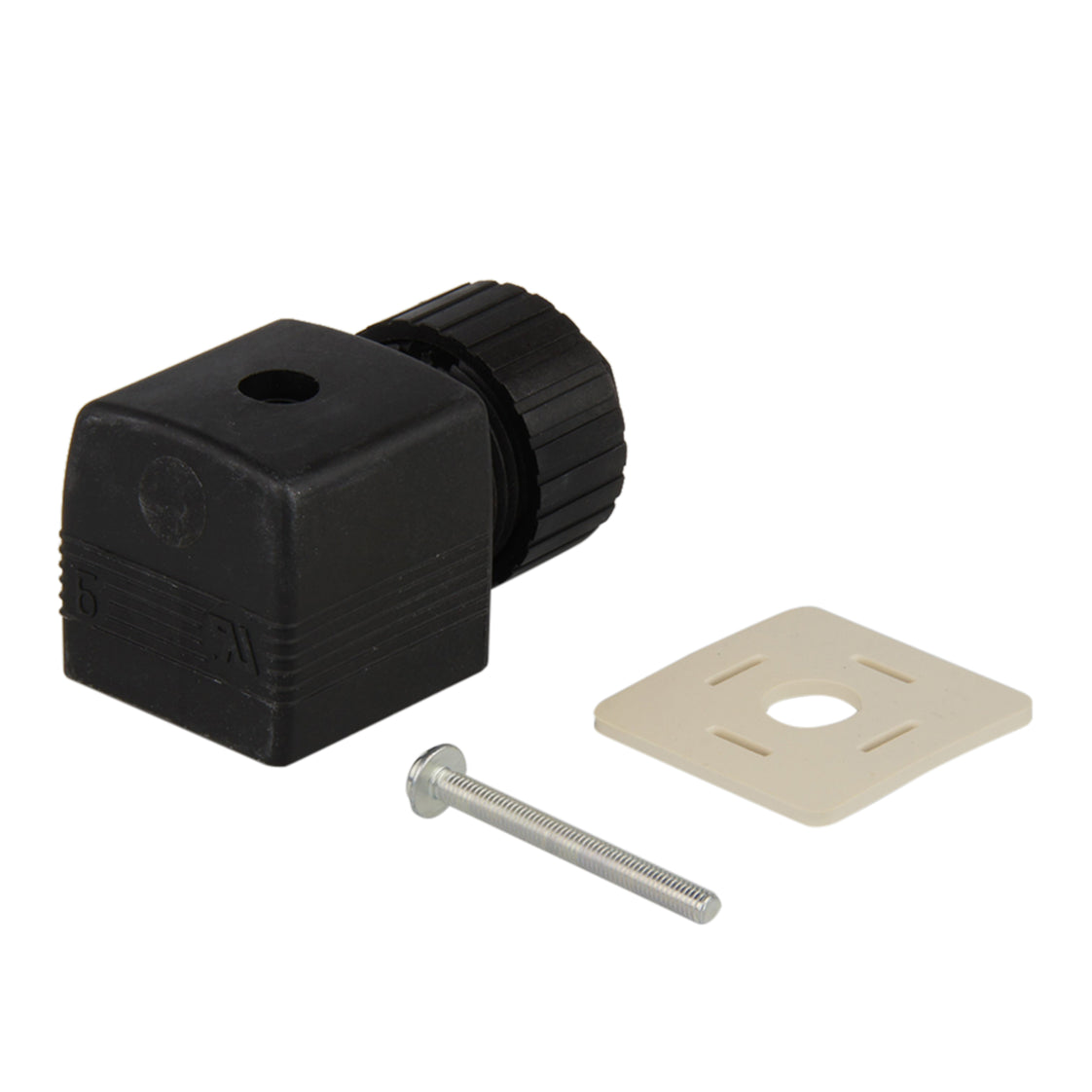

Dieser Burkert 2508 Steckverbinder ist für einen Anschluss nach DIN EN 175301-803 Form A (früher DIN 43650) geeignet, wird aber einfach als DIN-A-Anschluss bezeichnet. DIN-A-Steckverbinder werden auch "Zuckerwürfelstecker" oder "MPM" genannt. Die Form A bezieht sich auf den Abstand zwischen den Stiften, der 18 mm beträgt. Er ist für 12 - 24V DC, 1,2A ausgelegt und für einen Umgebungstemperaturbereich von -10⁰C bis 55⁰C geeignet. Es ist modular, kompakt, IP65-zertifiziert, verbindet die Drähte in einem 90⁰-Winkel, ermöglicht eine schnelle Montage und reduziert die Integrationszeit. Diese Version wird mit einer Befestigungsschraube aus Stahl geliefert und verfügt standardmäßig über einen Erdungsanschluss. Dieser Kabelstecker ist die IN-Version. Es kann ein Impulsventil durch Umkehrung der Polarität von 3 Steuersignalen steuern. Impulsventile öffnen oder schließen, wenn die Polarität der Steuerspannung umgekehrt wird. Er benötigt keine konstante Spannung, um in diesem Zustand zu bleiben, da er durch einen Dauermagneten in diesem Zustand gehalten wird. Die Steuersignale des Typs 2508 IN umfassen ON, OFF und GND. Durch Schalten dieser Signale in verschiedenen Kombinationen kann die Polarität an einem Impulsventil umgekehrt werden.
Vorteile:
- Entspricht der DIN EN 175301-803 Form A, die weltweit gebräuchlich ist und mit zahlreichen Marken verwendet werden kann.
- Bei dieser Gerätesteckdose handelt es sich um die IN-Version, d.h. sie kann Impulsventile durch Umkehrung der Polarität von 3 Steuersignalen steuern und benötigt keinen Strom zur Aufrechterhaltung der Ventilstellung.
- Burkert bewährte Zuverlässigkeit.
- Ermöglicht eine schnelle Montage und verkürzt die Integrationszeit.
- IP65 zertifiziert.
Nachteile:
- Nur geeignet für 12 - 24V DC.
- Nicht geeignet für Wechselstromversorgungen (AC).
- Nur für Impulsventile geeignet.
Serie 2508
Die Serie 2508 von Burkert ist eine Reihe von Kabelsteckern, die zum Anschluss einer Stromquelle an ein elektrisches Bauteil, z. B. ein Ventil, verwendet werden. Jeder Stecker ist nach DIN EN 175301-803 (früher DIN 43650) Form A (kurz DIN-A) ausgeführt. Es gibt sie in einer Vielzahl von Spannungen, Stromstärken und Ausführungen, die jeweils unterschiedliche Schutz-, Anzeige- oder Leistungsanforderungen erfüllen. Mögliche Schaltungsoptionen sind: 2-polig ohne Schaltung, 3-polig ohne Schaltung, LED, Varistor, Gleichrichter, Polschutz, Freilaufdiode, HL-Schaltung, LR-Schaltung, IN-Schaltung oder eine Kombination aus verschiedenen Schaltungen. Sie lassen sich in einem Winkel von 90⁰ anschließen und sind IP65-zertifiziert, was eine schnelle Montage und kürzere Integrationszeiten ermöglicht.
