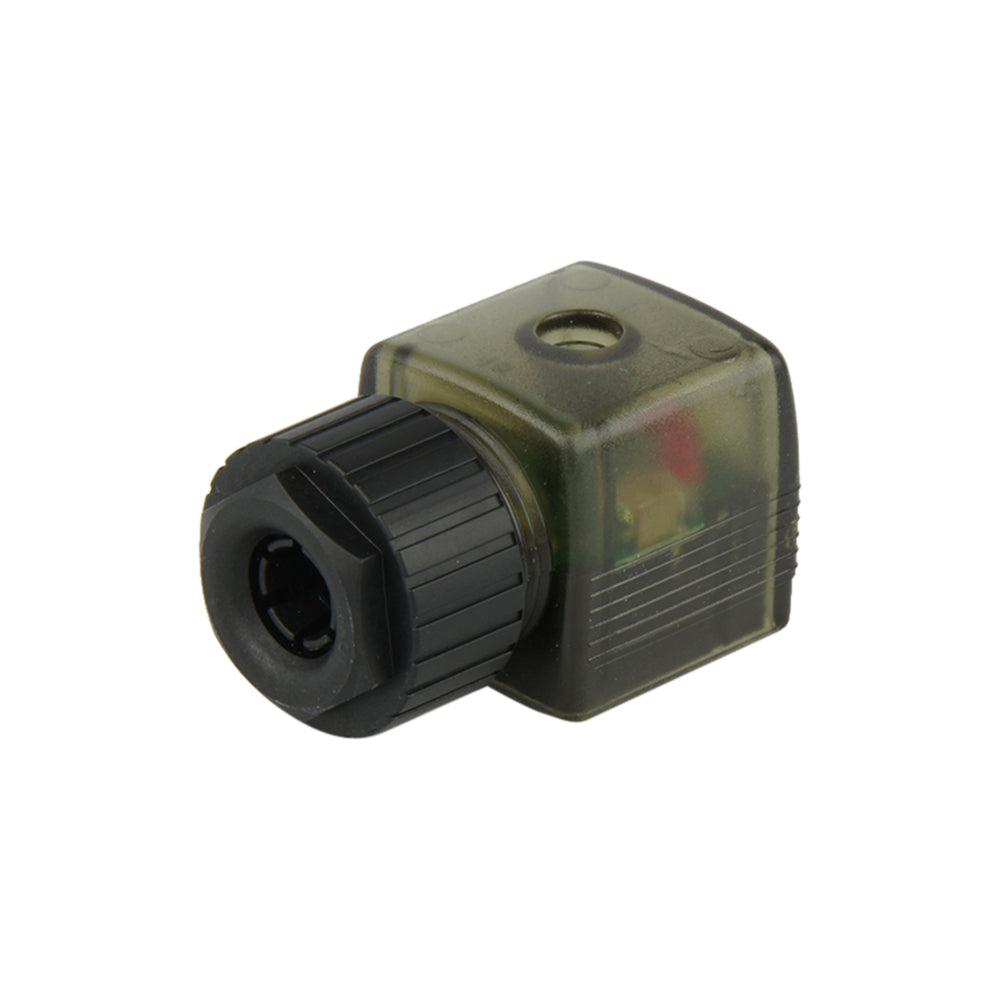

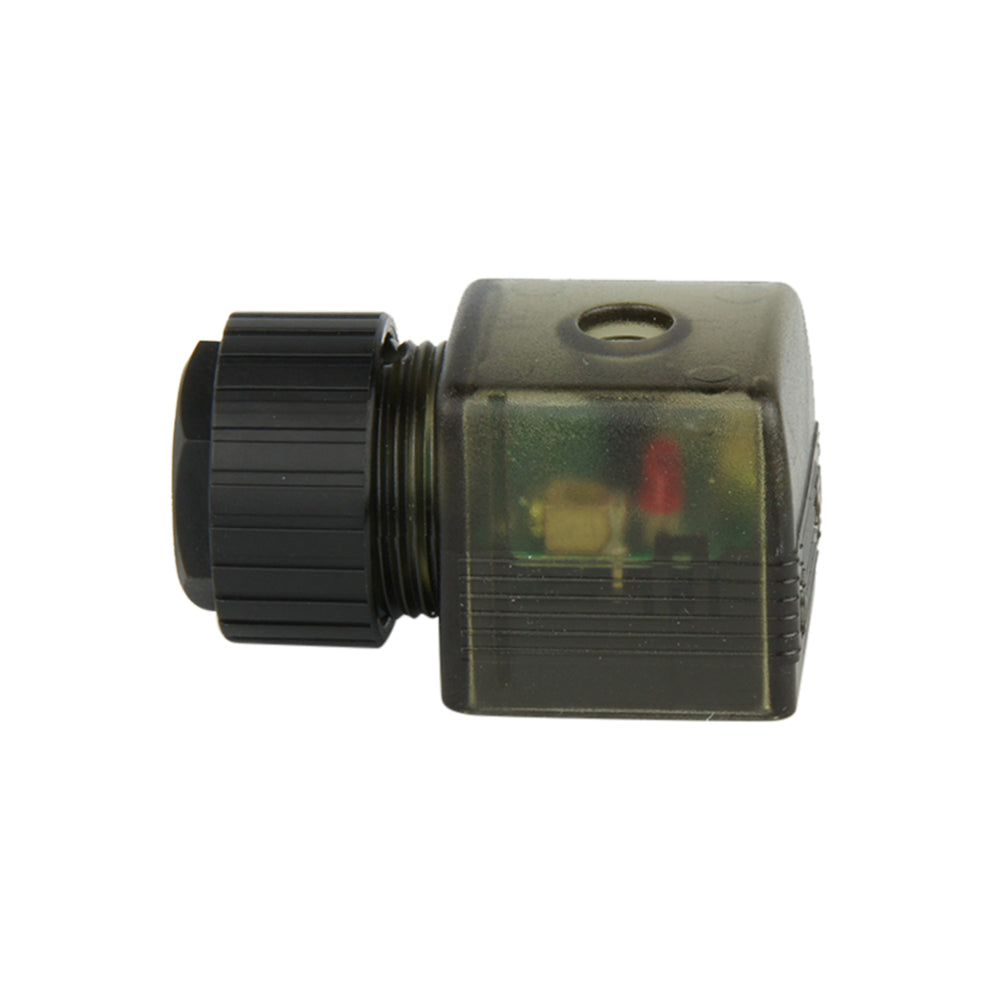

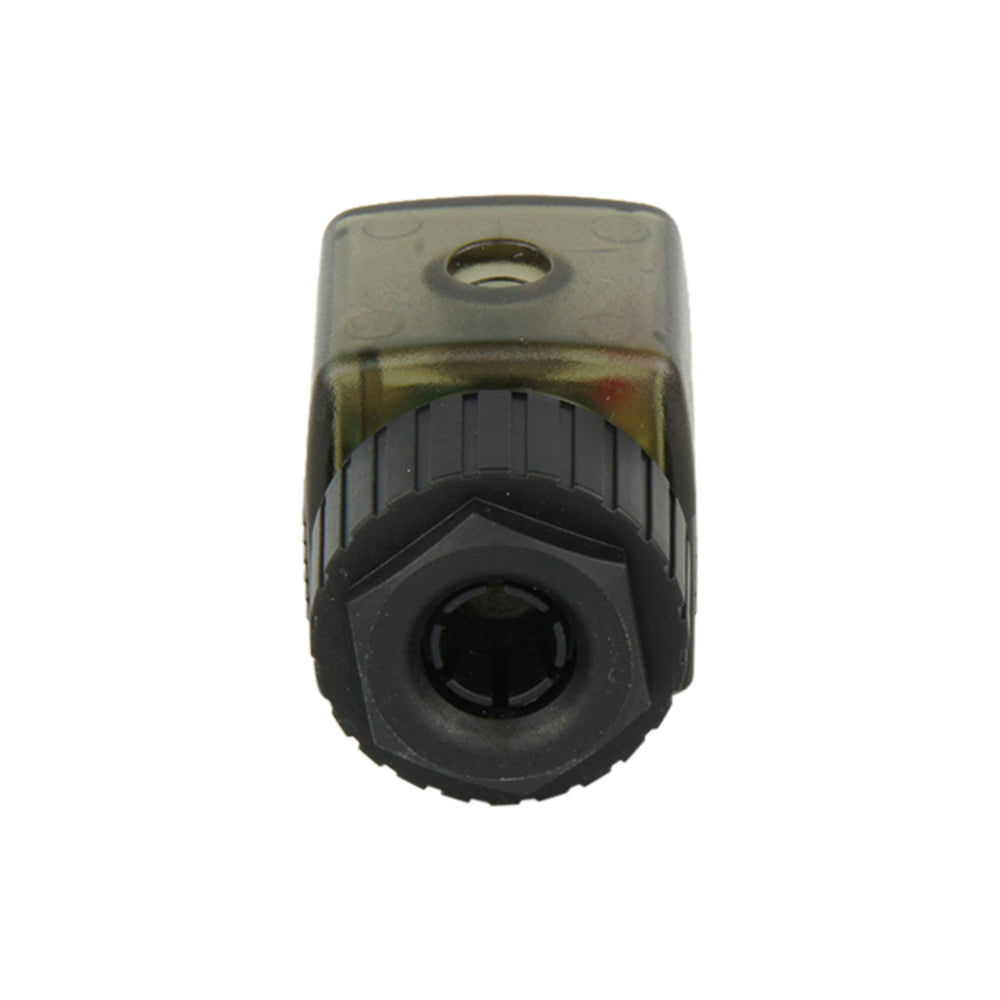

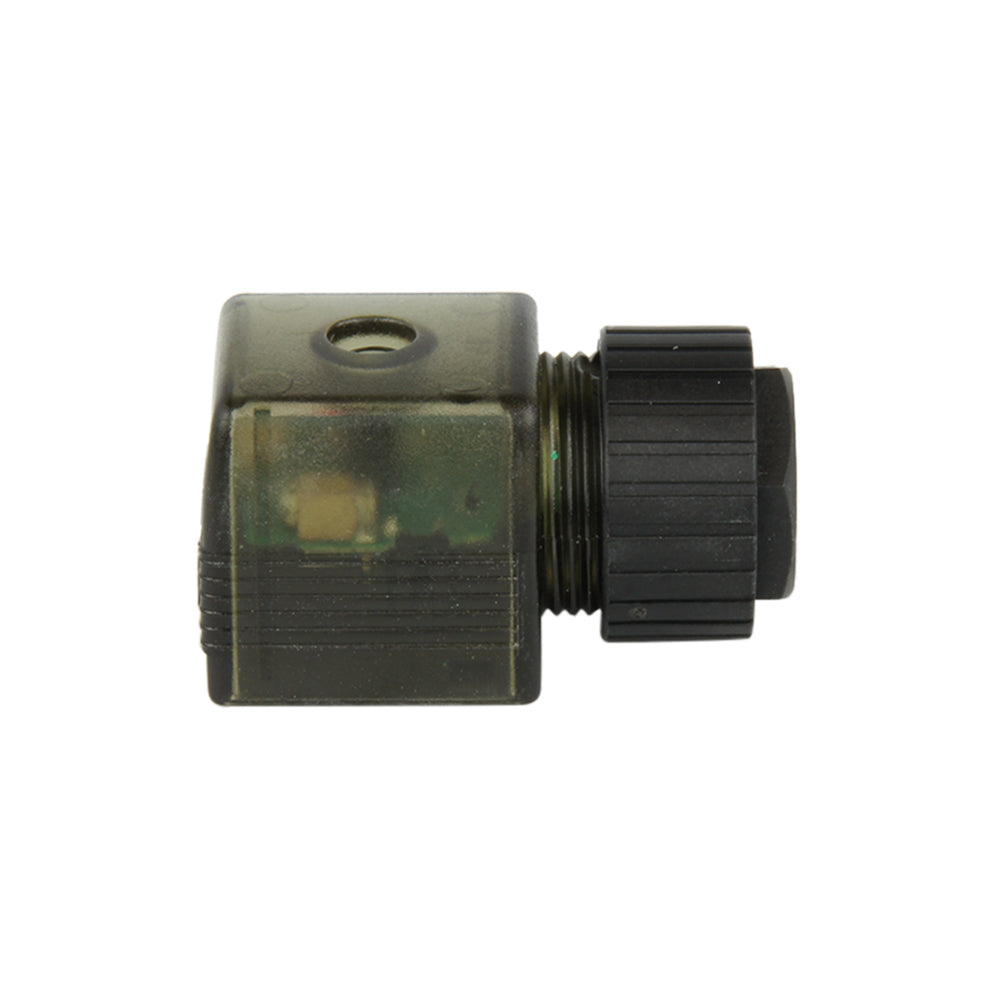

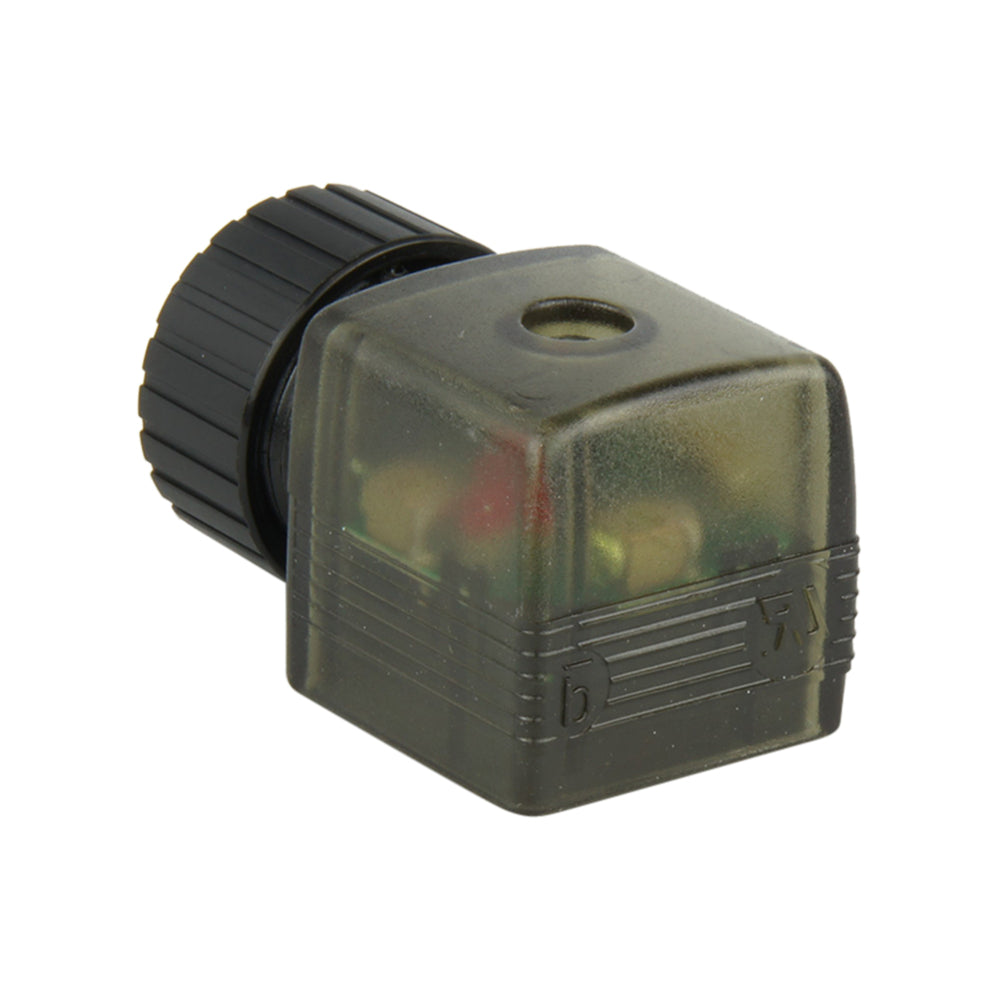

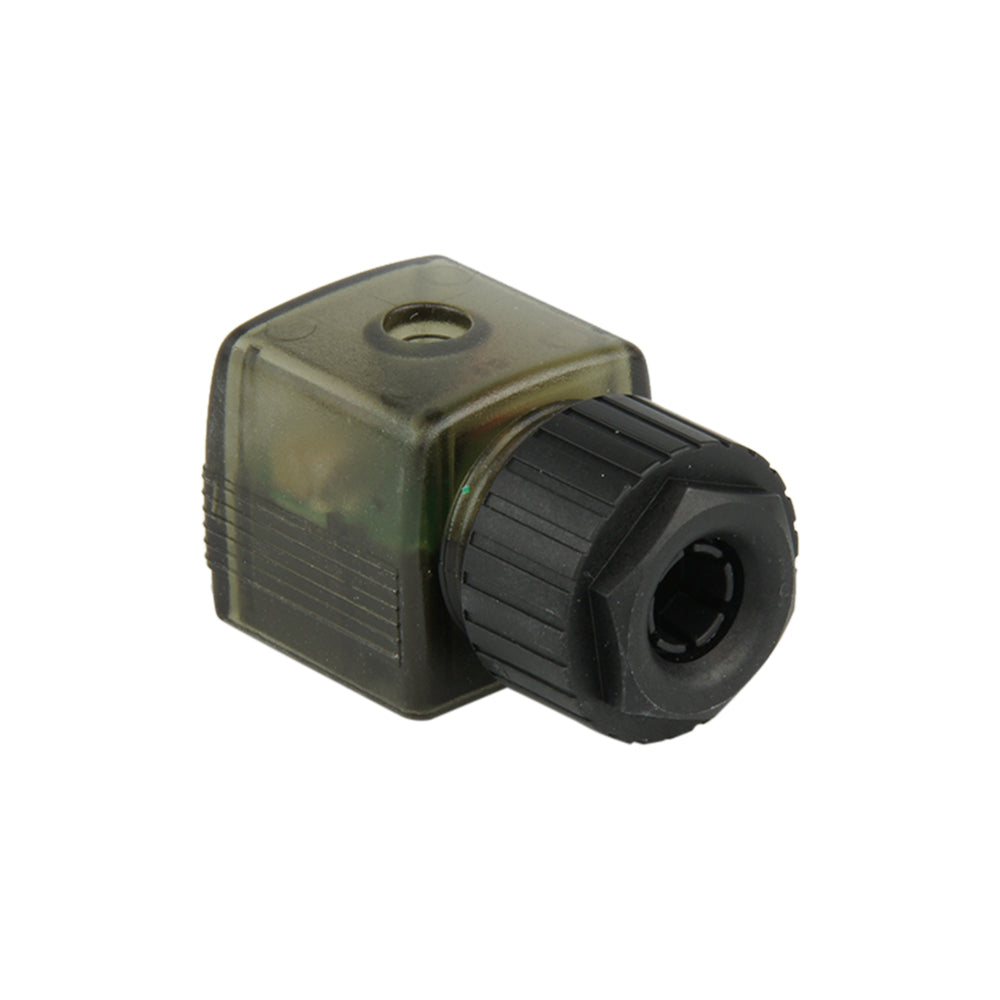

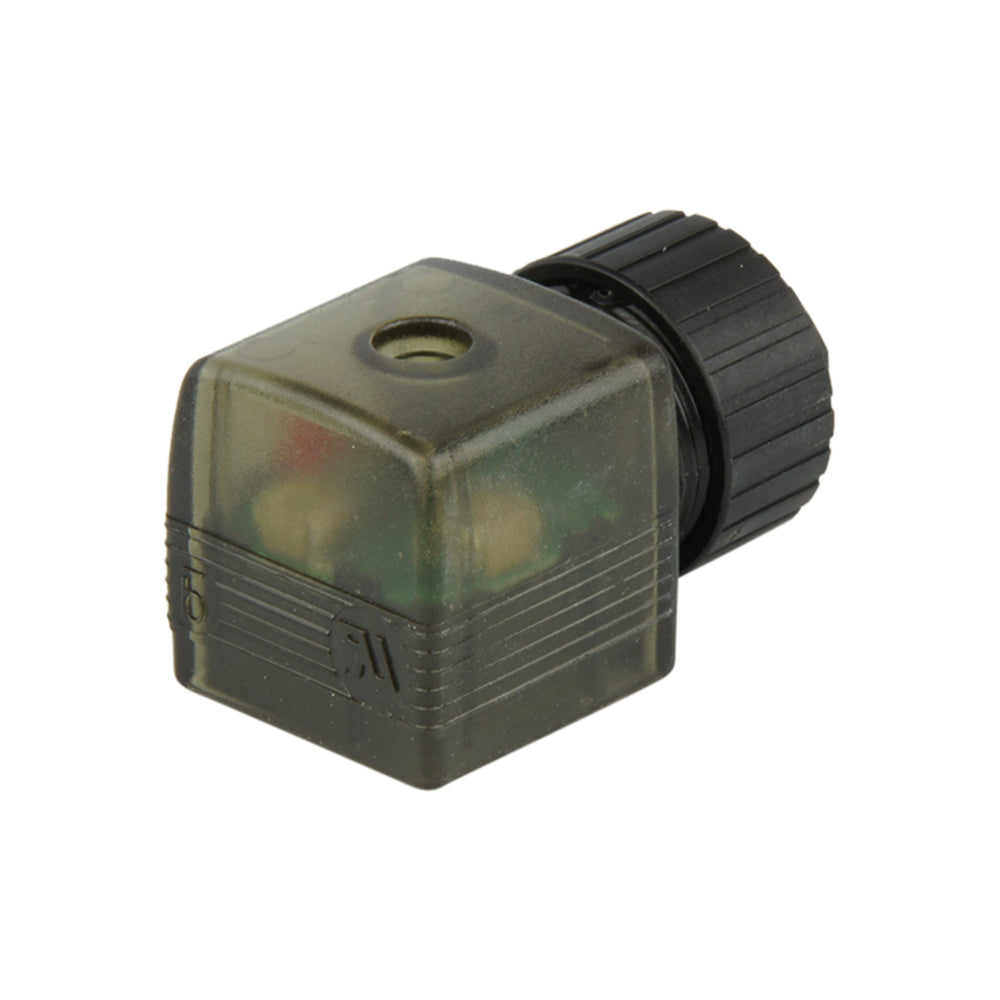

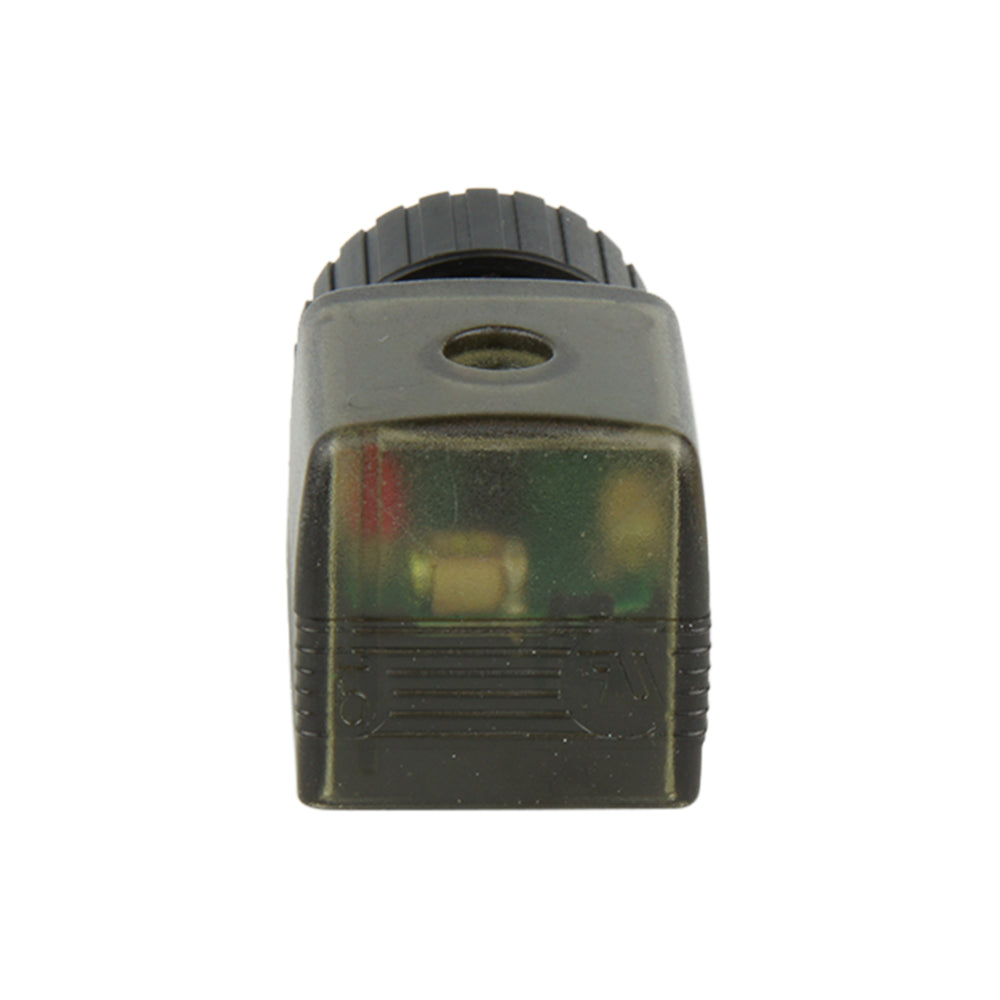

Steckverbinder 12-24V DC (DIN - A) mit Hoher Leistungselektronik - Burkert 2508 212510
Hinweis: Dieses Produkt ist abgekündigt
Dieser Burkert 2508 DIN-A-Stecker wird für den Anschluss elektrischer Komponenten, wie z.B. eines Magnetventils, an eine Stromversorgung verwendet. Er hat die Schutzart IP65, eine Nennspannung von 12 - 24V DC, eine maximale Stromstärke von 3A und ist für eine Umgebungstemperatur von maximal 90⁰C geeignet. Bei dieser Gerätesteckdose handelt es sich um die HL-Version, die die Leistung des Magneten erhöht, indem sie eine Spule durch einen hohen Einschaltstromstoß übererregt und dann den Strom senkt, um den Ventilzustand aufrechtzuerhalten. Nicht geeignet für Wechselstromversorgungen (AC). Es ist modular, kompakt und ermöglicht eine schnelle Montage und eine kurze Integrationszeit.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung

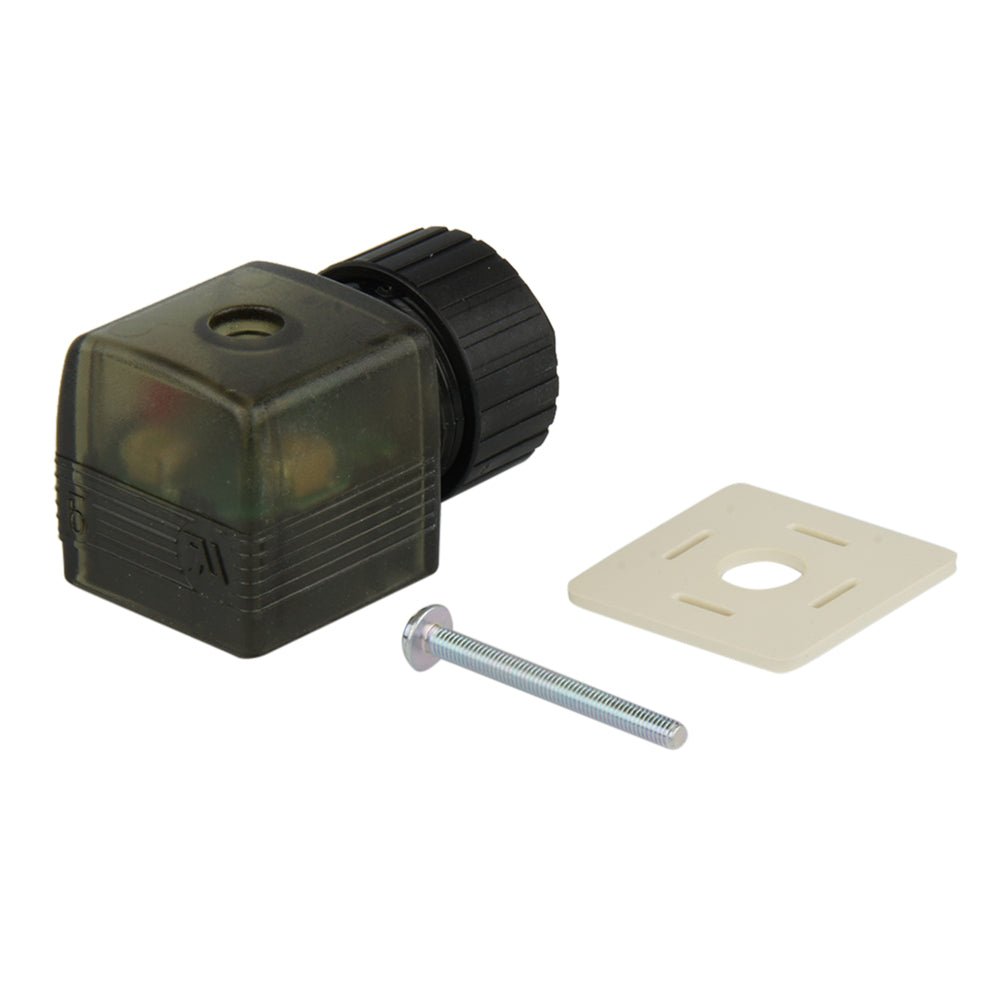

Dieser Burkert 2508 Steckverbinder ist für einen Anschluss nach DIN EN 175301-803 Form A (früher DIN 43650) geeignet, wird aber einfach als DIN-A-Anschluss bezeichnet. DIN-A-Steckverbinder werden auch "Zuckerwürfelstecker" oder "MPM" genannt. Die Form A bezieht sich auf den Abstand zwischen den Stiften, der 18 mm beträgt. Er ist für 12 - 24V DC, 3A ausgelegt und für einen Umgebungstemperaturbereich von -10⁰C bis 55⁰C geeignet. Es ist modular, kompakt, IP65-zertifiziert, verbindet die Drähte in einem 90⁰-Winkel, ermöglicht eine schnelle Montage und reduziert die Integrationszeit. Diese Version wird mit einer Befestigungsschraube aus Stahl geliefert und verfügt standardmäßig über einen Erdungsanschluss. Dieser Kabelstecker ist die HL-Version. Er erhöht die Leistung des Magneten, indem er eine Spule durch einen hohen Einschaltstromstoß übererregt und dann den Strom senkt, um den Ventilzustand zu erhalten. Dies ermöglicht eine schnellere Reaktion des Ventils auf das Öffnen und wird verwendet, um eine größere Druckdifferenz zu überwinden, um das Ventil vollständig zu öffnen.
Vorteile:
- Entspricht der DIN EN 175301-803 Form A, die weltweit gebräuchlich ist und mit zahlreichen Marken verwendet werden kann.
- Bei dieser Gerätesteckdose handelt es sich um die HL-Version, die die Leistung des Magneten erhöht, indem sie eine Spule durch einen hohen Einschaltstromstoß übererregt und dann den Strom senkt, um den Ventilzustand aufrechtzuerhalten.
- Burkert bewährte Zuverlässigkeit.
- Ermöglicht eine schnelle Montage und verkürzt die Integrationszeit.
- IP65 zertifiziert.
Nachteile:
- Nur geeignet für 12 - 24V DC.
- Nicht geeignet für Wechselstromversorgungen (AC).
Serie 2508
Die Serie 2508 von Burkert ist eine Reihe von Kabelsteckern, die zum Anschluss einer Stromquelle an ein elektrisches Bauteil, z. B. ein Ventil, verwendet werden. Jeder Stecker ist nach DIN EN 175301-803 (früher DIN 43650) Form A (kurz DIN-A) ausgeführt. Es gibt sie in einer Vielzahl von Spannungen, Stromstärken und Ausführungen, die jeweils unterschiedliche Schutz-, Anzeige- oder Leistungsanforderungen erfüllen. Mögliche Schaltungsoptionen sind: 2-polig ohne Schaltung, 3-polig ohne Schaltung, LED, Varistor, Gleichrichter, Polschutz, Freilaufdiode, HL-Schaltung, LR-Schaltung, IN-Schaltung oder eine Kombination aus verschiedenen Schaltungen. Sie lassen sich in einem Winkel von 90⁰ anschließen und sind IP65-zertifiziert, was eine schnelle Montage und kürzere Integrationszeiten ermöglicht.
