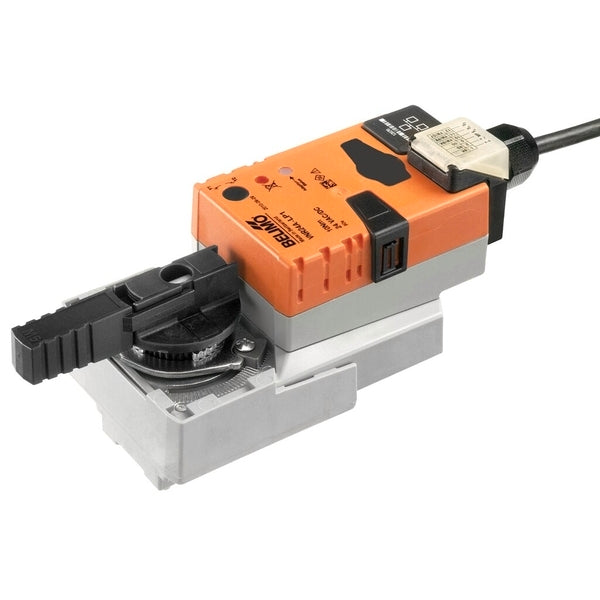

Stellantrieb 24 V AC/DC 10Nm BACnet IP/Modbus TCP IP40 Belimo
Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 10 Nm und kann die Armatur in 90 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine BACnet IP/Modbus TCP-Steuerung, die eine vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsfunktionen ermöglicht. Der Stellantrieb hat ein robustes Kunststoffgehäuse und entspricht der Schutzart IP40. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.
- Regulärer Preis
- €951.99
- Regulärer Preis
- €799.99
Beschreibung
Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 10 Nm und kann die Armatur in 90 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine BACnet IP/Modbus TCP-Steuerung, die eine vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsfunktionen ermöglicht. Der Stellantrieb hat ein robustes Kunststoffgehäuse und entspricht der Schutzart IP40. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.
Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Die manuelle Auslösung der Anpassung kann durch Drücken der Schaltfläche "Anpassung" erfolgen. Beide mechanischen Endanschläge werden während der Adaption (gesamter Einstellbereich) erfasst. Der Antrieb fährt dann in die durch das Steuersignal vorgegebene Position. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb wird über die Cloud, BACnet IP oder Modbus TCP gesteuert und fährt in die durch das Steuersignal definierte Position. Über die gleichen Schnittstellen können verschiedene Datenpunkte geschrieben und gelesen werden. Im Hybridbetrieb erhält das Stellglied sein analoges Steuersignal von der übergeordneten Steuerung und fährt die definierte Position an. Verschiedene Datenpunkte können (mit Ausnahme des Steuersignals) über die Cloud, BACnet IP oder Modbus TCP gelesen und geschrieben werden. Der Antrieb wird über die Cloud, BACnet IP oder Modbus TCP gesteuert und fährt in die durch das Steuersignal definierte Position. Über die gleichen Schnittstellen können verschiedene Datenpunkte geschrieben und gelesen werden. Im Hybridbetrieb erhält das Stellglied sein analoges Steuersignal von der übergeordneten Steuerung und fährt die definierte Position an. Verschiedene Datenpunkte können (mit Ausnahme des Steuersignals) über die Cloud, BACnet IP oder Modbus TCP gelesen und geschrieben werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die aufgezeichneten Daten (integrierte Datenaufzeichnung über 13 Monate) können für Analysezwecke genutzt werden. CSV-Dateien können über einen Webbrowser heruntergeladen werden. Bei der ersten Spannungsversorgung, d.h. bei der Inbetriebnahme, führt der Antrieb eine Adaption durch, bei der sich der Arbeitsbereich und die Stellungsrückmeldung an den mechanischen Einstellbereich anpassen. Der Antrieb fährt dann in die durch das Steuersignal vorgegebene Position.
Pros:
- Manuelle Überbrückung
- Der Antrieb ist überlastsicher
- Einfache Direktmontage
- Visuelle Positionsanzeige
Nachteile
- Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen zu langsam.
