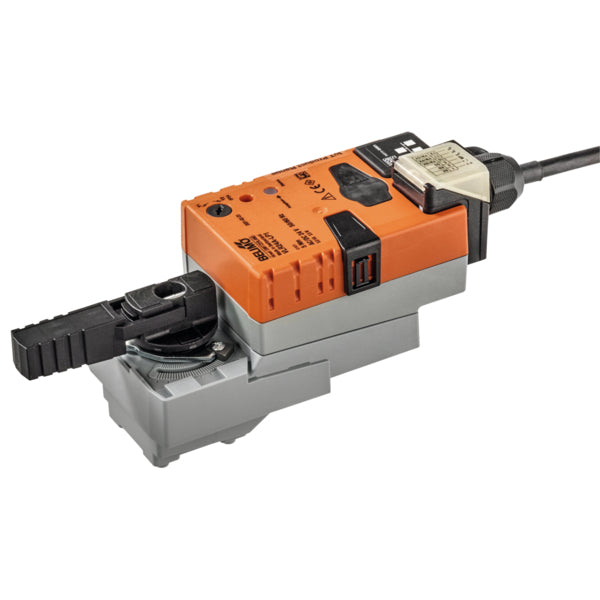

Belimo Aktuator 24VAC/DC 5Nm BACnet/Modbus IP40 90s VLR24A-LP1

Dieser elektrische Belimo-Aktuator ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktuator liefert ein Drehmoment von 5 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Aktuator benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Ventilposition deutlich zu sehen. Der Aktuator bietet BACnet IP/Modbus TCP-Steuerung, die vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsmöglichkeiten ermöglicht. Der Aktuator hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP40. Dieser Aktuator kann bei Umgebungstemperaturen von -30 bis 50 °C (-22 bis 122 °F) betrieben werden. Der Aktuator wird mit einem 1-Meter-Netzkabel geliefert.

Der Aktuator ist mit einem Überlastschutz ausgestattet, benötigt keine Endschalter und stoppt automatisch, wenn der Anschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Druckknopf möglich, der das Zahnradgetriebe trennt, solange der Knopf gedrückt wird oder verriegelt bleibt. Die manuelle Auslösung der Anpassung kann durch Drücken der Taste "Anpassung" erfolgen. Beide mechanischen Endanschläge werden während der Anpassung erkannt (gesamter Einstellbereich). Der Aktuator bewegt sich dann in die durch das Steuersignal definierte Position. Er kann direkt mit einer einzigen Schraube an dem Kugelhahn montiert werden, wobei die Montageorientierung in 90°-Schritten einstellbar ist. Der Aktuator wird über die Cloud, BACnet IP oder Modbus TCP gesteuert und bewegt sich in die durch das Steuersignal definierte Position. Verschiedene Datenpunkte können über dieselben Schnittstellen gelesen und geschrieben werden. Im Hybridmodus erhält er sein analoges Steuersignal vom übergeordneten Controller und bewegt sich in die definierte Position. Verschiedene Datenpunkte, mit Ausnahme des Steuersignals, können weiterhin über die digitalen Schnittstellen abgerufen werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die aufgezeichneten Daten (integrierte Datenaufzeichnung für 13 Monate) können für analytische Zwecke verwendet werden, wobei CSV-Dateien über einen Webbrowser heruntergeladen werden können. Bei der ersten Stromversorgung (d.h. während der Inbetriebnahme) führt der Aktuator eine Anpassung durch, bei der der Betriebsbereich und das Positionsfeedback an den mechanischen Einstellbereich angepasst werden. Er bewegt sich dann in die durch das Steuersignal definierte Position.

Vorteile:

• Manuelle Übersteuerung
• Der Aktuator ist überlastgeschützt
• Visueller Positionsanzeiger

Nachteile:

• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
