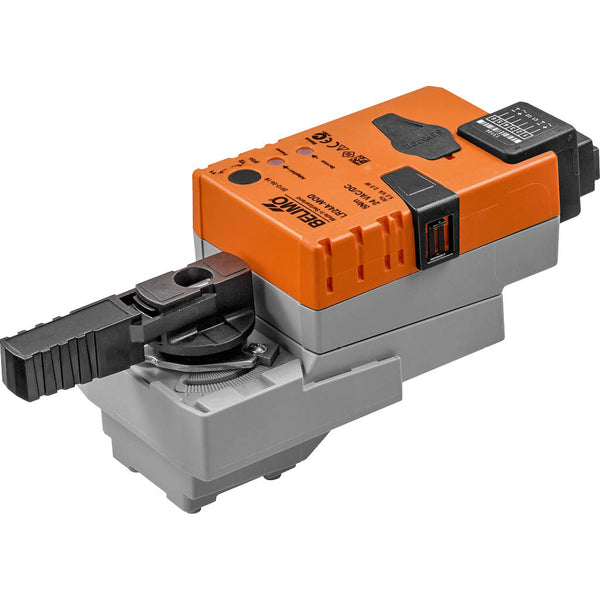

Belimo Aktuator 24VAC/DC 5Nm BACnet/Modbus RJ12 IP40 90s LR24A-MOD-J6

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 5 Nm und kann die Armatur in 90 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb ist mit einer BACnet MSTP/Modbus RTU-Steuerung ausgestattet, die zuverlässige und robuste Kommunikationsprotokolle für einen effizienten Betrieb und die Integration in eine vernetzte Steuerungsumgebung bietet. Der Stellantrieb hat ein robustes Kunststoffgehäuse und entspricht der Schutzart IP40. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Antrieb wird über eine Anschlussbuchse RJ12 mit der Versorgungssteuerung verbunden.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Antrieb verfügt über eine eingebaute Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus. Er erhält das digitale Steuersignal vom Leitsystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Pros:

• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen zu langsam.
