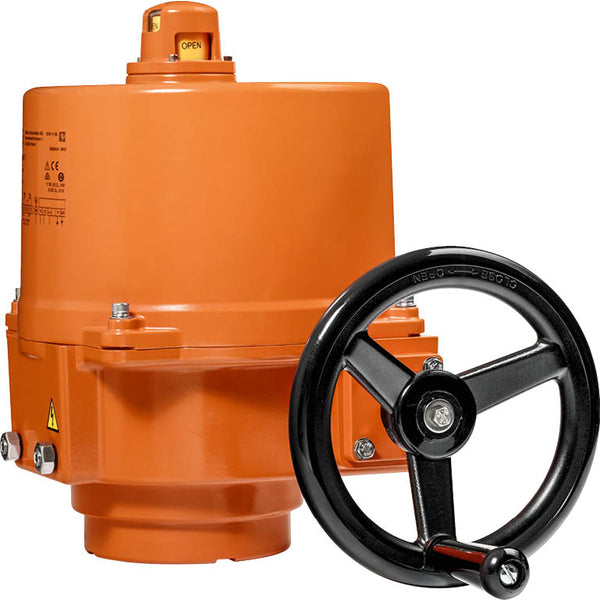

Belimo Aktuator 0-10/2-10V 24VAC/DC 400Nm IP67 Anschlüsse SPDT 23s F10/F12 SY4-24-MP-T

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 400 Nm und kann die Armatur in 23 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb nutzt das MP-Bus-Kommunikationsprotokoll und liefert eine Positionsrückmeldung im Bereich von 0-10 V oder 2-10 V, was eine präzise Steuerung und genaue Überwachung der Position innerhalb des angegebenen Spannungsbereichs ermöglicht. Der Stellantrieb wird an ein Vierteldrehventil mit ISO 5211 F10- und F12-Flanschen montiert. Der Aktuator verfügt über ein robustes Aluminiumgehäuse und hat die Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 40 °C (-22 und 104 °F) betrieben werden. Der Antrieb ist mit 2 SPDT-Hilfsschaltern ausgestattet. Ein Stromkabel kann einfach über die Klemmleiste angeschlossen werden.

Mechanische Endanschläge begrenzen den Antrieb zwischen -2° und 92°. Die internen Endschalter unterbrechen die Spannungsversorgung des Motors. Zusätzlich bietet ein Motorthermostat einen Überlastungsschutz und unterbricht die Spannungsversorgung, wenn der Antrieb außerhalb der vorgegebenen Temperaturen betrieben wird. Eine interne Heizung verhindert die Bildung von Kondenswasser. Die integrierten Hilfsschalter sind mit einer Gold-/Silberbeschichtung versehen, die die Integration in Schaltungen mit entweder niedrigen Strömen (mA-Bereich) oder größeren Strömen (A-Bereich) gemäß den Datenblattangaben ermöglicht. Sobald jedoch einmal größere Ströme anliegen, können die Kontakte nicht mehr im Milliampere-Bereich verwendet werden. Das Handrad kann die Absperrklappe schließen (im Uhrzeigersinn drehen) und öffnen (gegen den Uhrzeigersinn drehen). Das Handrad bleibt stehen, während der Motor läuft. Der Stellantrieb wird mit einem Standard-Steuersignal verbunden und fährt in die durch das Steuersignal vorgegebene Position. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Armaturenstellung im Bereich von 0,5 % bis 100 % als auch als Steuersignal für andere Antriebe. Im Busbetrieb erhält der Antrieb sein digitales Stellsignal von der übergeordneten Steuerung über den MP-Bus und fährt in die definierte Position. Der U-Anschluss dient als Kommunikationsschnittstelle und stellt keine analoge Messspannung zur Verfügung. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F10 UND F12 auf die Armatur montiert werden
• Der Aktuator verfügt über die 2 x spdt Hilfsschalter
• Modulierender Stellantrieb mit einem Steuersignal von 0-10 V/2-10 V
• Manuelle Überbrückung
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außeneinsatz geeignet
• Eine interne Heizung verhindert die Bildung von Kondenswasser

Nachteile

• Die Zeit zum Öffnen/Schließen von 23 s ist für einige Anwendungen zu langsam.
