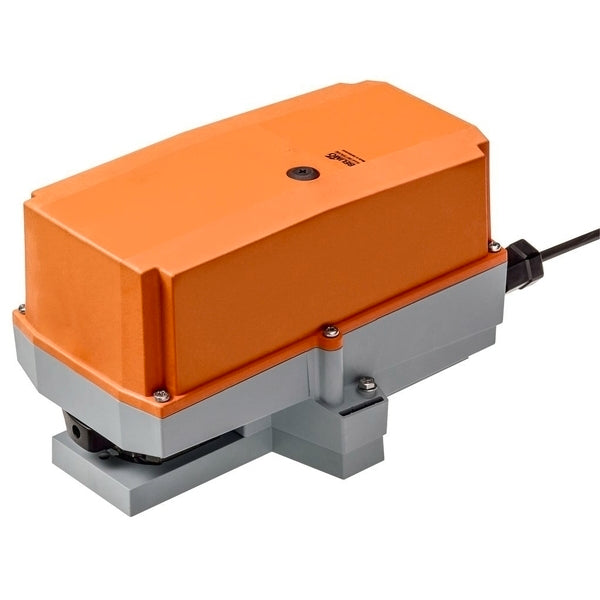

Stellantrieb Modulator 2-10V 24V AC/DC 20Nm IP67 Belimo
Dieser elektrische Antrieb Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktor liefert ein Drehmoment von 20 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Aktor benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Positionsanzeige, um die Ventilstellung klar zu erkennen. Der Aktor ist mit einer 2-10 V-Steuerung ausgestattet und bietet eine Positionsrückmeldung, die eine präzise Kontrolle über seinen Betrieb und eine genaue Überwachung seiner Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Antrieb wird an einem Vierteldrehventil mit ISO 5211 F05 Flanschen montiert. Der Antrieb hat ein langlebiges Kunststoffgehäuse und hat eine Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C betrieben werden. Der Antrieb wird mit einem 1-Meter-Stromkabel geliefert.
- Regulärer Preis
- €706.85
- Regulärer Preis
- €593.99
Beschreibung
Dieser elektrische Antrieb Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktor liefert ein Drehmoment von 20 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Aktor benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Positionsanzeige, um die Ventilstellung klar zu erkennen. Der Aktor ist mit einer 2-10 V-Steuerung ausgestattet und bietet eine Positionsrückmeldung, die eine präzise Kontrolle über seinen Betrieb und eine genaue Überwachung seiner Position innerhalb des vorgesehenen Spannungsbereichs gewährleistet. Der Antrieb wird an einem Vierteldrehventil mit ISO 5211 F05 Flanschen montiert. Der Antrieb hat ein langlebiges Kunststoffgehäuse und hat eine Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C betrieben werden. Der Antrieb wird mit einem 1-Meter-Stromkabel geliefert.
Der Aktor ist mit einem Überlastschutz ausgestattet, der Aktor benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Taster möglich, der das Zahnradgetriebe auskuppelt, solange der Taster gedrückt wird oder verriegelt bleibt. Der Aktuator kann mit einem Montageflansch direkt an der Dreh- oder Drosselklappe montiert werden. Die Montageausrichtung relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Aktuator kann mit einem Standardsteuersignal von 0-10 V angesteuert werden und fährt in die durch das Steuersignal vorgegebene Position. Die Spannungsmessung dient sowohl zur visuellen Anzeige der Ventilstellung im Bereich von 0,5% bis 100% als auch als Steuersignal für andere Aktoren. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagenräume und allgemeine Außenanwendungen. Der Antrieb hat verschiedene Tests bestanden, darunter den Schadstoffgastest EN 60068-2-60, Salznebelsprühtest EN 60068-2-52, Ammoniaktest DIN 50916-2, Klimatest IEC60068-2-30, Desinfektionsmittel (Tiere) Test und UV-Test (Sonneneinstrahlung auf Bodenebene) EN 60068-2-5, EN 60068-2-63. Zum manuellen Übersteuern muss der Gehäusedeckel abgenommen werden.
Pros:
- Der Aktor kann über den ISO 5211 F05 Flansch am Ventil montiert werden
- Modulierender Aktor mit einem Steuersignal von 2-10 V
- Manuelle Überbrückung
- Der Aktuator ist überlastgeschützt
- Einfache Direktmontage
- Visuelle Positionsanzeige
- Der Antrieb ist für den Außenbereich geeignet
Nachteile
- Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen langsam
