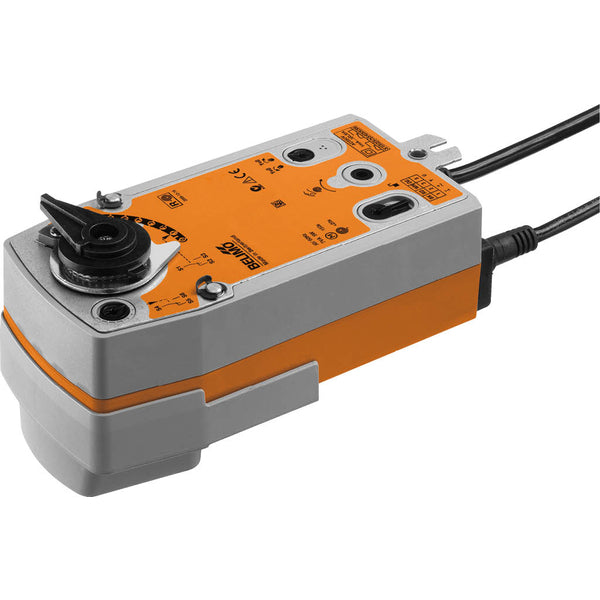

Belimo Aktuator 2-10V Fail-Safe 24VAC/DC 10Nm IP54 2xSPDT 90s NRF24A-SR-S2

Dieser elektrische Stellantrieb von Belimo ist für die Steuerung von Vierteldrehungsventilen ausgelegt. Der Stellantrieb liefert ein Drehmoment von 10 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Ventilposition deutlich zu erkennen. Der Stellantrieb ist mit einem 2-10 V Regeltyp konfiguriert und bietet eine Positionsfeedback, um eine präzise Steuerung des Betriebs und eine genaue Überwachung der Position innerhalb des festgelegten Spannungsbereichs zu gewährleisten. Der Stellantrieb enthält eine interne Feder, die das Ventil in seine Ausgangsposition zurückführt, wenn die Spannung neutral ist. Der Stellantrieb hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Stellantrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb ist mit 2 X SPDT Hilfsschaltern ausgestattet. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Stellantrieb ist mit Überlastschutz ausgestattet, der Stellantrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann manuell bedient und auf jede Position mit einer Handkurbel eingestellt werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Stellantrieb kann mit einer einzigen Schraube direkt auf dem Kugelhahn montiert werden. Die Montageorientierung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Stellantrieb verbindet sich mit einem standardmäßigen 0-10 V Steuersignal. Der Stellantrieb bewegt das Ventil in die Betriebsposition und spannt gleichzeitig die Rückstellfeder. Das Ventil kehrt durch die Federkraft in die Ausgangsposition zurück, wenn die Versorgungsspannung unterbrochen wird. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Der Stellantrieb ist mit einer Ausfallsicherung ausgestattet
• Der Stellantrieb verfügt über die 2 x SPDT Hilfsschalter
• Modulierender Stellantrieb mit einem Steuersignal von 2-10 V
• Manuelle Übersteuerung
• Der Stellantrieb ist überlastgeschützt
• Visueller Positionsanzeiger

Nachteile:

• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
