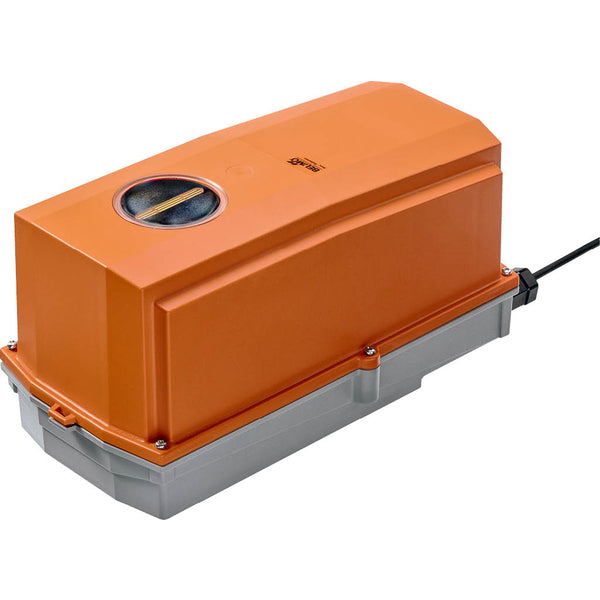

Belimo Aktuator Offen/Geschlossen 100-240VAC 40Nm IP67 35s F05 GRC230G-5

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 40 Nm und kann die Armatur in 35 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Stellungsanzeige, um die Ventilstellung deutlich zu erkennen. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb wird mit einem ISO 5211 F05-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Regen/Schnee, Schmutz/Staub, Luftfeuchtigkeit und häufige starke Temperaturschwankungen geschützt. Zur Vermeidung von interner Kondensation wird empfohlen, den Antrieb mit einer separat bestellbaren, werkseitig installierten Heizung zu verwenden. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F05 auf die Armatur montiert werden
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außeneinsatz geeignet

Nachteile

• Die Zeit zum Öffnen/Schließen von 35 s ist für einige Anwendungen zu langsam
