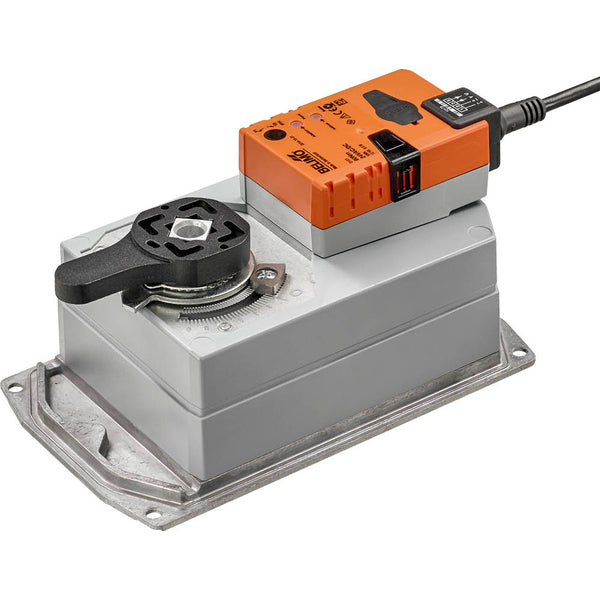

Belimo Aktuator Offen/Geschlossen 100-240VAC 90Nm IP54 35s F07 DRC230A-7

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 90 Nm und kann die Armatur in 35 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Stellungsanzeige, um die Ventilstellung deutlich zu erkennen. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb wird mit einem ISO 5211 F07-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Aufgrund seiner nichtlinearen Drehmomentcharakteristik ist der Antrieb nur für Absperrklappen und nicht für andere Armaturen geeignet. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann direkt auf die Absperrklappe montiert werden. Die Einbaulage relativ zur Absperrklappe kann in 90°-Schritten gewählt werden.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F07 auf die Armatur montiert werden
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Kann nur für Absperrklappen verwendet werden
• Die Zeit zum Öffnen/Schließen von 35 s ist für einige Anwendungen zu langsam
