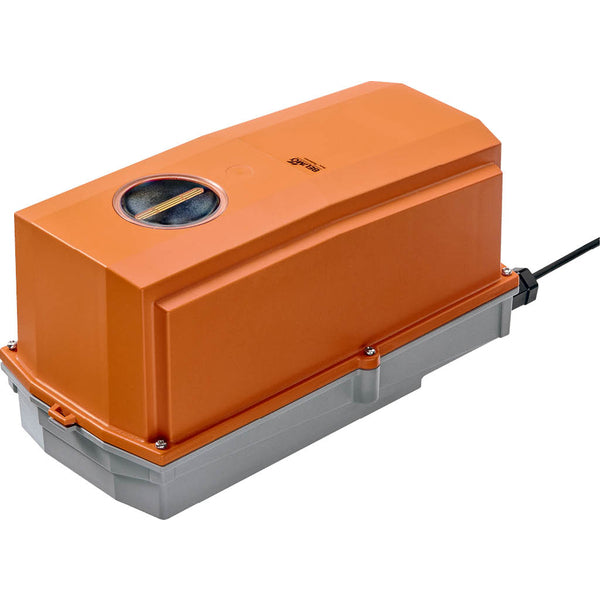

Belimo Aktuator Offen/Geschlossen 100-240VAC 90Nm IP67 35s F07 DRC230G-7

Dieser elektrische Antrieb Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktor liefert ein Drehmoment von 90 Nm und kann das Ventil in 35 Sekunden öffnen/schließen. Dieser Aktor benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Positionsanzeige, um die Ventilstellung klar zu erkennen. Der Aktuator verfügt über eine Zweipunktregelung (Open-Close). Der Antrieb wird an einem Vierteldrehventil mit Flanschen nach ISO 5211 F07 montiert. Der Antrieb hat ein langlebiges Kunststoffgehäuse und hat eine Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C betrieben werden. Der Antrieb wird mit einem 1-Meter-Stromkabel geliefert.

Der Aktor ist mit einem Überlastschutz ausgestattet, der Aktor benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Aufgrund seiner nichtlinearen Drehmomentcharakteristik ist der Aktuator nur für Drosselklappen und nicht für andere Ventile geeignet. Eine manuelle Übersteuerung ist über einen Taster möglich, der das Zahnradgetriebe auskuppelt, solange der Taster gedrückt wird oder verriegelt bleibt. Der Aktuator kann direkt an der Drosselklappe montiert werden. Die Montageausrichtung relativ zur Drosselklappe kann in 90°-Schritten gewählt werden. Der Antrieb ist für den Außenbereich geeignet und vor UV-Strahlung, Regen/Schnee, Schmutz/Staub, Luftfeuchtigkeit und häufigen starken Temperaturschwankungen geschützt. Um interne Kondensation zu vermeiden, empfiehlt es sich, den Aktor mit separat bestellbarer, werkseitig installierter Heizung zu verwenden. Zum manuellen Übersteuern muss der Gehäusedeckel abgenommen werden.

Pros:

• Der Antrieb wird über den Flansch ISO 5211 F07 auf das Ventil montiert
• Manuelle Überbrückung
• Der Aktuator ist überlastgeschützt
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außenbereich geeignet

Nachteile

• Kann nur für Absperrklappen verwendet werden
• Die Zeit zum Öffnen/Schließen von 35 s ist für einige Anwendungen langsam
