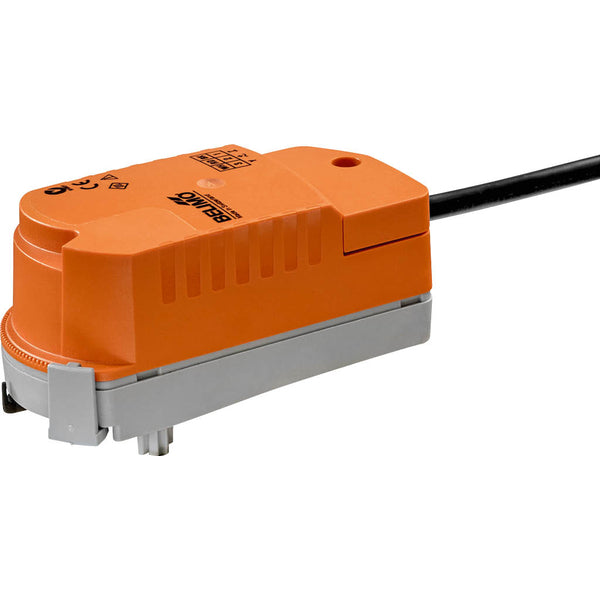

Stellantrieb Öffnen/Schließen Fail-Safe 100-240 V AC 1Nm IP40 Belimo

Dieser elektrische ZoneTight-Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 1 Nm und kann die Armatur in 75 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Stellungsanzeige, um die Ventilstellung deutlich zu erkennen. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromzufuhr kehrt das Ventil mit Hilfe der gespeicherten elektrischen Energie automatisch in die offene Position zurück. Der Stellantrieb hat ein robustes Kunststoffgehäuse und entspricht der Schutzart IP40. Dieser Antrieb kann bei Umgebungstemperaturen zwischen 5 und 40 °C (41 und 104 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Entfernen Sie den Stellantrieb, indem Sie ihn herausklicken, und verwenden Sie dann den Stellantrieb, um die Ventilspindel zu drehen. Der Antrieb kann ohne Werkzeug von Hand auf das Ventil montiert werden. Achten Sie nur auf vertikale Bewegungen (Vorsicht!). Die Stifte müssen mit den Flanschbohrungen fluchten. Die Einbaulage kann in 180°-Schritten in Bezug auf das Ventil konfiguriert werden. Der Drehwinkel des Aktuators kann mit Hilfe eines Clips in Schritten von 2,5° eingestellt werden. Diese Funktion dient zur Einstellung der maximalen Durchflussmenge des Ventils. Der Stellantrieb fährt gleichzeitig das Ventil in die gewünschte Betriebsstellung und lädt die integrierten Kondensatoren auf. Bei Unterbrechung der Stromversorgung fährt die gespeicherte elektrische Energie das Ventil unter Berücksichtigung einer werkseitig eingestellten Überbrückungszeit von 1 Sekunde in die Sicherheitsstellung. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme ca. 25 Sekunden lang vorgeladen werden, um die Kondensatoren auf das erforderliche Spannungsniveau zu bringen.

Profis

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 75 s ist für einige Anwendungen zu langsam
