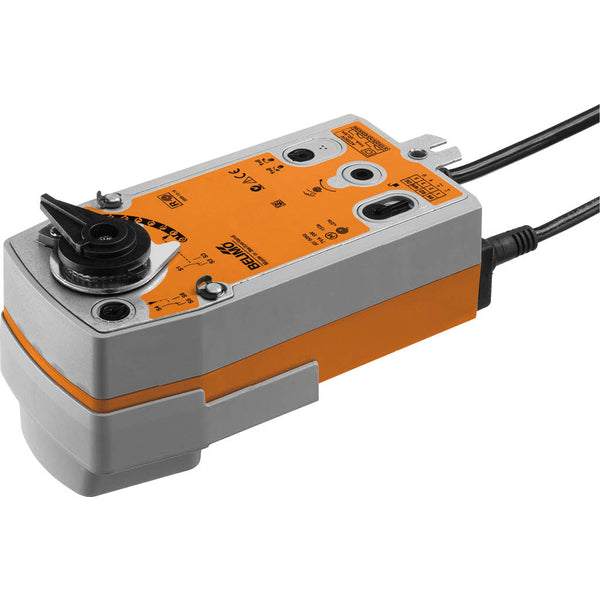

Belimo Aktuator Offen/Geschlossen Fail-Safe 24VAC/DC 20Nm IP54 2xSPDT 75s F05 SRF24A-S2-5
Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 20 Nm und kann die Armatur in 75 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb positioniert das Ventil für den Betrieb und spannt gleichzeitig die Rückstellfeder. Wird die Versorgungsspannung unterbrochen, kehrt das Ventil durch die Federkraft in seine offene Position zurück. Der Stellantrieb wird mit einem ISO 5211 F05-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Antrieb ist mit 2 SPDT-Hilfsschaltern ausgestattet. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.
- Regulärer Preis
- €503,36
- Regulärer Preis
- €422,99
Beschreibung
Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 20 Nm und kann die Armatur in 75 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb positioniert das Ventil für den Betrieb und spannt gleichzeitig die Rückstellfeder. Wird die Versorgungsspannung unterbrochen, kehrt das Ventil durch die Federkraft in seine offene Position zurück. Der Stellantrieb wird mit einem ISO 5211 F05-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Antrieb ist mit 2 SPDT-Hilfsschaltern ausgestattet. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.
Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Antrieb wird mit einem Standard 0-10 V Steuersignal angeschlossen. Der Stellantrieb bewegt das Ventil in die Betriebsstellung und spannt gleichzeitig die Rückstellfeder. Bei Unterbrechung der Versorgungsspannung kehrt das Ventil durch Federkraft in die Sicherheitsstellung zurück. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.
Pros:
- Der Antrieb kann über den Flansch ISO 5211 F05 auf die Armatur montiert werden
- Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
- Der Aktuator hat die 2 x spdt Hilfsschalter
- Manuelle Überbrückung
- Der Antrieb ist überlastsicher
- Einfache Direktmontage
- Visuelle Positionsanzeige
Nachteile
- Die Zeit zum Öffnen/Schließen von 75 s ist für einige Anwendungen zu langsam
