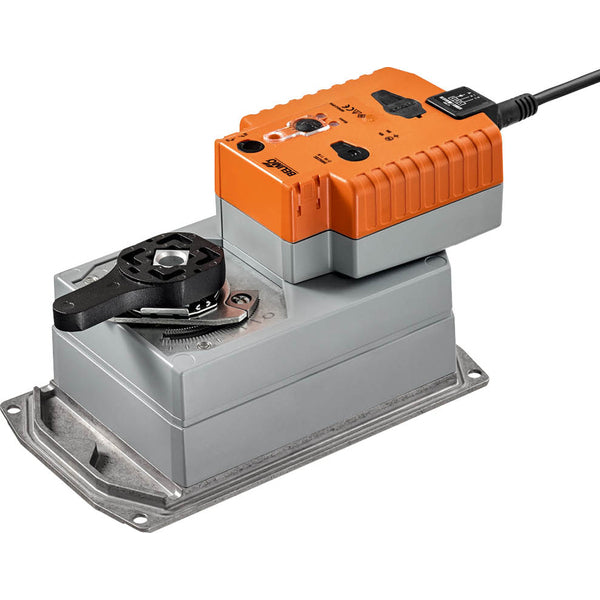

Belimo Aktuator Offen/Geschlossen Fail-Safe 24VAC/DC 90Nm IP54 150s F07 DRK24A-7

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 90 Nm und kann die Armatur in 150 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zwei-Punkt-Steuerung (Öffnen-Schließen). Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromzufuhr kehrt das Ventil mit Hilfe der gespeicherten elektrischen Energie automatisch in die Öffnungs-/Schließposition zurück. Der Stellantrieb wird mit einem ISO 5211 F07-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Aufgrund seiner nichtlinearen Drehmomentcharakteristik ist der Antrieb nur für Absperrklappen und nicht für andere Armaturen geeignet. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann direkt auf die Absperrklappe montiert werden. Die Einbaulage relativ zur Absperrklappe kann in 90°-Schritten gewählt werden. Der Stellantrieb fährt das Ventil in die gewünschte Betriebsstellung, während sich gleichzeitig die integrierten Kondensatoren aufladen. Wird die Stromversorgung unterbrochen, fährt das Ventil mit Hilfe der gespeicherten elektrischen Energie in die gewählte Sicherheitsstellung. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F07 auf die Armatur montiert werden
• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Kann nur für Absperrklappen verwendet werden
• Die Zeit zum Öffnen/Schließen von 150 s ist für einige Anwendungen zu langsam
