Belimo Antrieb 24VAC/DC 40Nm BACnet/Modbus/MP-Bus IP54 90s F05 GR24A-MOD-5

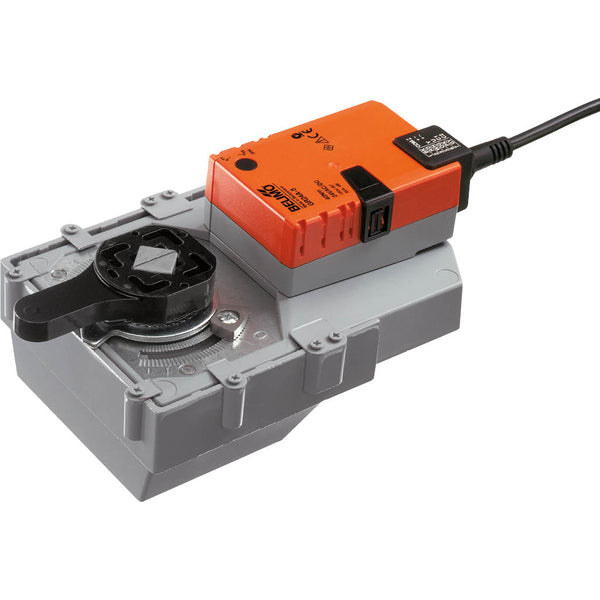

Dieser elektrische Belimo Stellantrieb ist für die Steuerung von Vierteldrehungsventilen ausgelegt. Der Antrieb liefert ein Drehmoment von 40 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Antrieb erfordert eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Ventilposition deutlich zu erkennen. Der Antrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU, um die Protokolladresse einzustellen und den Antrieb mit dem System zu verbinden. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Antrieb wird an einem Vierteldrehungsventil mit ISO 5211 F05 Flanschen montiert. Der Antrieb hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Antrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit Überlastschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt bleibt. Der Antrieb kann direkt auf das Dreh- oder Absperrklappe mit einer Montageflansch montiert werden. Die Montageausrichtung relativ zur Klappe kann in 90°-Schritten ausgewählt werden. Der Antrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Der ISO 5211 F05 Montageflansch passt auf viele Vierteldrehungsventile
• Modulierender Antrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Manuelle Übersteuerung
• Der Antrieb ist gegen Überlast geschützt
• Visueller Positionsanzeiger

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Antrieb mit dem System zu verbinden
• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
