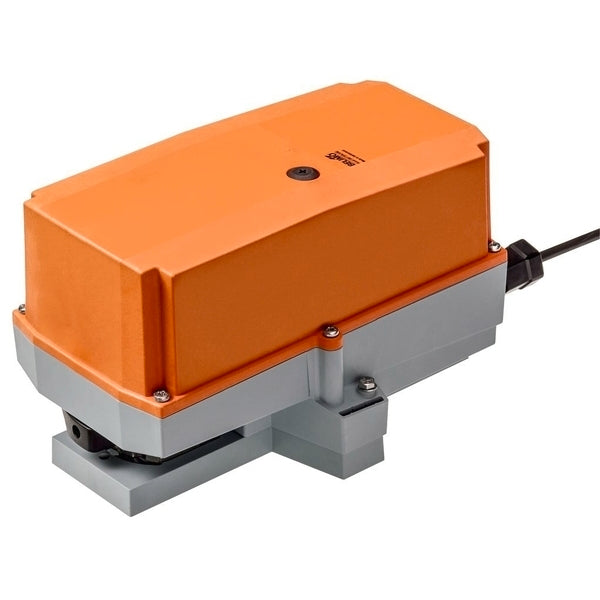

Stellantrieb Zwei-/Dreipunkt 100-240 V AC 20Nm IP67 Belimo

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 20 Nm und kann die Armatur in 90 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 100-240 V AC und verfügt über eine optische Stellungsanzeige, um die Ventilstellung deutlich zu erkennen. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb wird mit einem ISO 5211 F05-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Überbrückung ist über einen Druckknopf möglich, der das Getriebe so lange ausschaltet, wie der Knopf gedrückt wird oder gesperrt bleibt. Der Antrieb kann mit einem Montageflansch direkt auf die Dreh- oder Absperrklappe montiert werden. Die Einbaulage relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagen und allgemeine Außenanwendungen. Der Aktuator hat verschiedene Tests bestanden, darunter den Schadgastest EN 60068-2-60, den Salznebel-Sprühtest EN 60068-2-52, den Ammoniak-Test DIN 50916-2, den Klimatest IEC60068-2-30, den Test mit Desinfektionsmitteln (Tiere) und den UV-Test (Sonneneinstrahlung auf Bodenhöhe) EN 60068-2-5, EN 60068-2-63. Für die manuelle Überbrückung muss der Gehäusedeckel entfernt werden.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F05 auf die Armatur montiert werden
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außeneinsatz geeignet

Nachteile

• Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen zu langsam.
