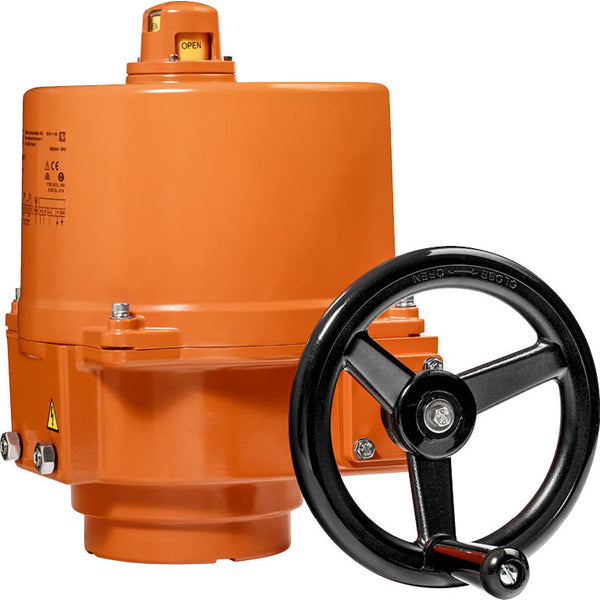

Belimo Aktuator 2&3-Punkt 230VAC 650Nm IP67 Klemme SPDT 38s F10/F12 SY6-230-3-T

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 650 Nm und kann die Armatur in 38 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 230 V AC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb wird an ein Vierteldrehventil mit ISO 5211 F10- und F12-Flanschen montiert. Der Aktuator verfügt über ein robustes Aluminiumgehäuse und hat die Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 40 °C (-22 und 104 °F) betrieben werden. Der Antrieb ist mit 2 SPDT-Hilfsschaltern ausgestattet. Ein Stromkabel kann einfach über die Klemmleiste angeschlossen werden.

Mechanische Endanschläge begrenzen den Antrieb zwischen -2° und 92°. Die internen Endschalter unterbrechen die Spannungsversorgung des Motors. Zusätzlich bietet ein Motorthermostat einen Überlastungsschutz und unterbricht die Spannungsversorgung, wenn der Antrieb außerhalb der vorgegebenen Temperaturen betrieben wird. Eine interne Heizung verhindert die Bildung von Kondenswasser. Die integrierten Hilfsschalter sind mit einer Gold-/Silberbeschichtung versehen, die die Integration in Schaltungen mit entweder niedrigen Strömen (mA-Bereich) oder größeren Strömen (A-Bereich) gemäß den Datenblattangaben ermöglicht. Sobald jedoch einmal größere Ströme anliegen, können die Kontakte nicht mehr im Milliampere-Bereich verwendet werden. Das Handrad kann die Absperrklappe schließen (im Uhrzeigersinn drehen) und öffnen (gegen den Uhrzeigersinn drehen). Das Handrad bleibt stehen, während der Motor läuft. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F10 UND F12 auf die Armatur montiert werden
• Der Aktuator verfügt über die 2 x spdt Hilfsschalter
• Manuelle Überbrückung
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außeneinsatz geeignet
• Eine interne Heizung verhindert die Bildung von Kondenswasser

Nachteile

• Die Zeit zum Öffnen/Schließen von 38 s ist für einige Anwendungen zu langsam
