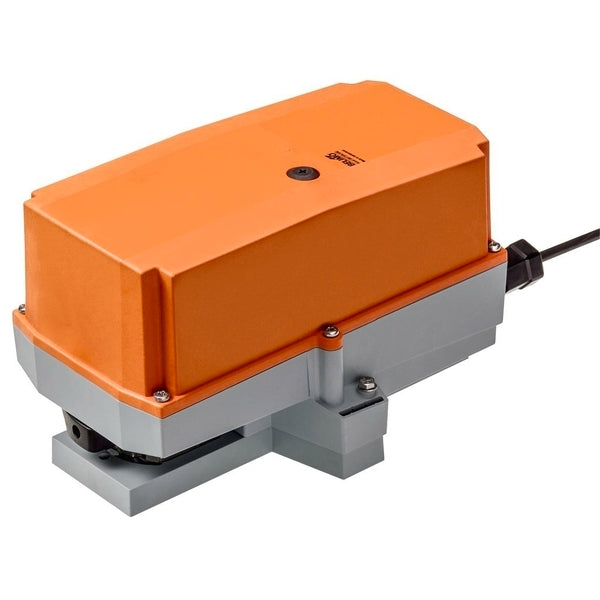

Belimo Aktuator 2&3-Punkt 24VAC/DC 20Nm IP67 90s SR24P

Dieser elektrische Antrieb Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktor liefert ein Drehmoment von 20 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Aktor benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Positionsanzeige, um die Ventilstellung klar zu erkennen. Der Aktuator verfügt über eine Zweipunkt- und Dreipunktregelung. Der Antrieb hat ein langlebiges Kunststoffgehäuse und hat eine Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C betrieben werden. Der Antrieb wird mit einem 1-Meter-Stromkabel geliefert.

Der Aktor ist mit einem Überlastschutz ausgestattet, der Aktor benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Taster möglich, der das Zahnradgetriebe auskuppelt, solange der Taster gedrückt wird oder verriegelt bleibt. Der Aktuator kann mit einer einzigen Schraube direkt am Kugelhahn montiert werden. Die Montageausrichtung relativ zum Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Der Antrieb eignet sich besonders für anspruchsvolle Umgebungen wie Holztrocknung, Tierzucht, Lebensmittelverarbeitung, Landwirtschaft, Hallenbäder, Dachlüftungsanlagenräume und allgemeine Außenanwendungen. Der Antrieb hat verschiedene Tests bestanden, darunter den Schadstoffgastest EN 60068-2-60, Salznebelsprühtest EN 60068-2-52, Ammoniaktest DIN 50916-2, Klimatest IEC60068-2-30, Desinfektionsmittel (Tiere) Test und UV-Test (Sonneneinstrahlung auf Bodenebene) EN 60068-2-5, EN 60068-2-63. Zum manuellen Übersteuern muss der Gehäusedeckel abgenommen werden.

Pros:

• Manuelle Überbrückung
• Der Aktuator ist überlastgeschützt
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außenbereich geeignet

Nachteile

• Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen langsam
