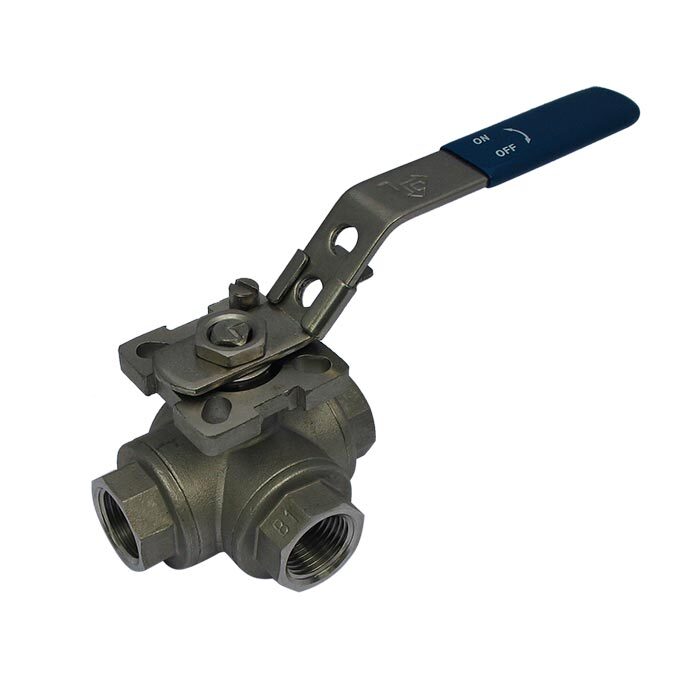

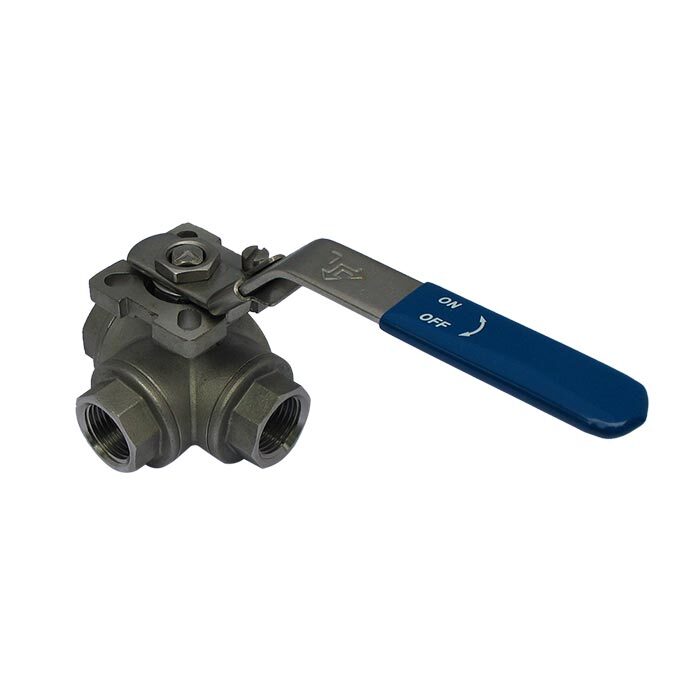

145T - G1/2'' 3-Wege (T) Kugelhahn Edelstahl F/F/F ISO-Top
Hinweis: Dieses Produkt wird eingestellt und durch BL3SAT-012 ersetzt
3-Wege-Kugelhahn mit T-Bohrung mit G1/2-Zoll-Gewinde (F/F/F) und ISO-Top (F03,F04) und Hebel zum Öffnen/Schließen. 12 mm Nenndurchmesser und maximaler Druck 63 bar. Temperaturbereich von -50 bis 250°C. Gehäuse aus Edelstahl mit Kugel aus Edelstahl und PPL-Dichtungen.
Hinweis: Dieses Produkt wird eingestellt und durch BL3SAT-012 ersetzt
Beschreibung
3-Wege (T-Bohrung) Kugelhahn aus Edelstahl von JP Fluid Control mit G1/2 Zoll Rohrgewinde (BSPP) und einer Nennweite von 12mm. Das Ventil ist mit einem ISO-Top-Flansch ausgestattet und hat darüber hinaus einen beschichteten Hebel für die manuelle Steuerung. Die Kugelhähne der 145T-Serie von JP Fluid Control zeichnen sich durch eine lange Lebensdauer aus.
Technische Daten
| Parameter | Wert |
|---|---|
| Serie | 145T |
| Funktion | 3-Wege (T-Bohrung) |
| Diagramm |  Die Anschlüsse überlappen sich während der Drehung. |
| Häfen | G1/2 BSP (F/F/F) |
| Gehäuse | Rostfreier Stahl (AISI 316) |
| Kugel | RVS (AISI 316) |
| Dichtungen | PPL (Polypropylen) |
| Nenndurchmesser | 12 mm |
| Kv-Wert | 4 m3/h |
| Bedienung | Hebel + Flansch nach ISO 5211 (für Antriebsmontage) |
| ISO 5211-Flansch | F03 und F04 |
| Maximaler Druck | 63 bar |
| Temperatur | -50°C .. 250°C |
Installation
Das Ventil hat an allen drei Anschlüssen ein Innengewinde (1/2 Zoll). Es handelt sich um BSPP (British Standard Pipe Parallel). Mit unserem Angebot an
Maximaler Druck im Verhältnis zur Temperatur - Serie 145T.
