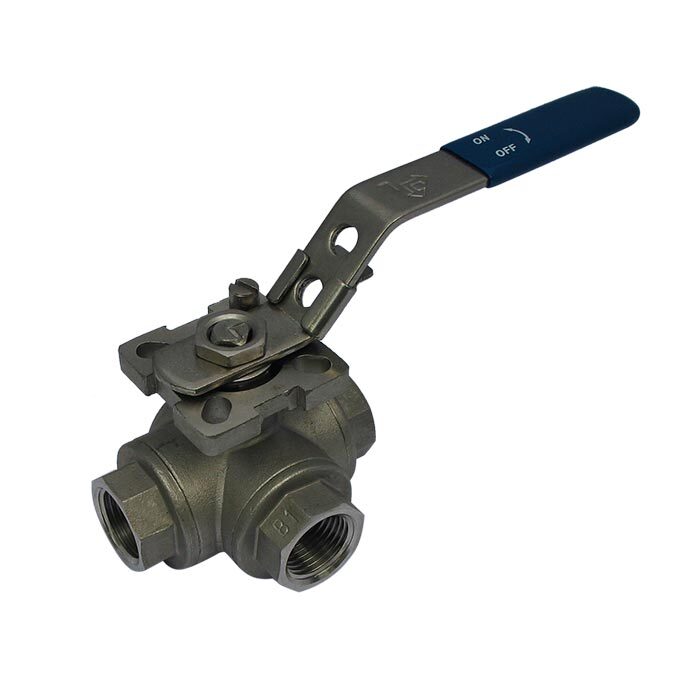

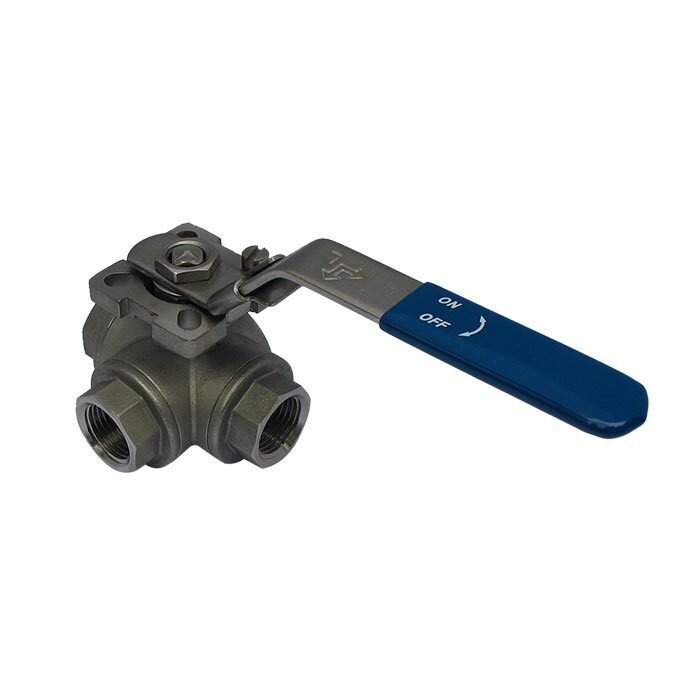

145T - G1'' 3-Wege (T) Kugelhahn Edelstahl F/F/F ISO-Top
Hinweis: Dieses Produkt wird eingestellt und durch BL3SAT-100 ersetzt
3-Wege-Kugelhahn T-Bohrung mit G1-Zoll-Gewinde (F/F/F) und ISO-Top (F04,F05) und Hebel zum Öffnen/Schließen. 20 mm Nenndurchmesser und maximaler Druck 63 bar. Temperaturbereich von -10 bis 250°C. Gehäuse aus Edelstahl mit Kugel aus Edelstahl und PPL-Dichtungen.
Hinweis: Dieses Produkt wird eingestellt und durch BL3SAT-100 ersetzt
Beschreibung
3-Wege (T-Bohrung) Kugelhahn aus Edelstahl von JP Fluid Control mit G1 Zoll Rohrgewinde (BSPP) und einer Nennweite von 20mm. Das Ventil ist mit einem ISO-Top-Flansch ausgestattet und hat darüber hinaus einen beschichteten Hebel für die manuelle Steuerung. Die Kugelhähne der 145T-Serie von JP Fluid Control zeichnen sich durch eine lange Lebensdauer aus.
Technische Daten
Parameter | Wert |
---|---|
Serie | 145T |
Funktion | 3-Wege (T-Bohrung) |
Diagramm | Die Anschlüsse überlappen sich während der Drehung. |
Häfen | G1" BSP (F/F/F) |
Gehäuse | Rostfreier Stahl (AISI 316) |
Kugel | RVS (AISI 316) |
Dichtungen | PPL (Polypropylen) |
Nenndurchmesser | 20 mm |
Kv-Wert | 12 m3/h |
Bedienung | Hebel + Flansch nach ISO 5211 (für Antriebsmontage) |
ISO 5211-Flansch | F04 und F05 |
Maximaler Druck | 63 bar |
Temperatur | -10°C .. 250°C |
Installation
Das Ventil hat an allen drei Anschlüssen ein Innengewinde (1 Zoll). Es handelt sich um BSPP (British Standard Pipe Parallel). Mit unserem Sortiment an 1"-Fittings kann das Ventil in jedes Rohr eingebaut werden (empfohlener Rohrdurchmesser ± 20 - 30 mm).
Bedienung
Das Ventil hat einen Flansch nach der Norm ISO 5211 F04/F05. Dadurch ist das Ventil für eine elektrische oder pneumatische Betätigung geeignet. Das Ventil kann auch manuell über den standardmäßig montierten Hebel betätigt werden.
Anmeldung
Dieser Kugelhahn ist Teil der Serie 145T. Das Gehäuse des Ventils ist aus rostfreiem Stahl, die Kugel ist aus rostfreiem Stahl und die Dichtungen sind aus PPL gefertigt. Das Ventil ist für verschiedene aggressive und korrosive Medien geeignet. Das Ventil kann bis zu einem maximalen Druck von 63 bar und einer Temperatur zwischen -10 und 250 °C eingesetzt werden.
Maximaler Druck im Verhältnis zur Temperatur - Serie 145T.
