Magnetventil G1/4'' NC Kunststoff FKM -4bar/0-58psi 24VDC 0330 301871
Hinweis: Dieses Produkt ist abgekündigt

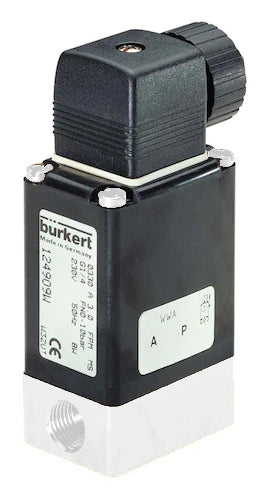

Bürkert 2/2-Wege Magnetventil (Typ 0330) mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normal geschlossen (Spannung = offen). Das Ventil ist direkt betätigt, daher kein Differenzdruck erforderlich. Geeignet für max. Medientemperaturen von 80 °C (176 °F) und einen Druckbereich bis 4 bar (0 bis 58 psi). Gehäuse aus Kunststoff mit FKM Dichtung und einer Öffnungsweite von 4 mm. Der Kv-Wert beträgt 0,3 m3/h (5,0 l/min bei dp = 1 bar Wasser).
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dies ist ein Bürkert direkt betätigtes 2/2-Wege Magnetventil mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Kunststoffgehäuse mit FKM Dichtung und eine Durchflussöffnung von 4 mm. Die Schaltfunktion des Magnetventils ist normal geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direkt betätigt ist, wird kein Druckabfall über dem Ventil benötigt, um es zu öffnen. Geeignet für einen Druckbereich bis 4 bar (0 bis 58 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 0,3 m3/h, dies entspricht einer Durchflussrate von 5 l/min bei einem Differenzdruck von 1 bar (für Wasser). In Imperial-Einheiten: Cv = 0,35, was 0,35 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und Öffnungsweite auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Die FKM (Fluorkautschuk oder Viton) Dichtung hat ausgezeichnete chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann aber kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahl-Anker und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen.
Vorteile:
- Magnetventile öffnen und schließen sehr schnell im Vergleich zu vielen anderen Ventiltypen
Nachteile:
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann sich bei Erregung erwärmen. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht im Lieferumfang enthalten
Serie:
Das Bürkert Magnetventil Typ 0330 ist ein direkt betätigtes Magnetventil, was bedeutet, dass kein Druckunterschied zum Öffnen des Ventils erforderlich ist. Diese Bauform ist mediengetrennt, was eine vollständige Isolation Ihres Fluids von den Arbeitsteilen des Ventils ermöglicht. Diese Eigenschaft macht das Ventil zu einer guten Lösung für aggressive oder leicht verunreinigte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat aber ein Maximum von 16 bar. Das Ventil verfügt über ein wartungsfreies Schwenkankersystem anstelle des üblichen linear beweglichen Ankers. Das Ventil ist in IP65 oder IP67 Schutzart erhältlich. Das Ventil hat wenige bewegliche Teile, was durch minimalen Verschleiß der Ventilkomponenten eine lange Lebensdauer ermöglicht. Die 2/2-Wege und 3/2-Wege Versionen sind für Anwendungen wie mischen, Umleitung und universal Medienführung konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien erhältlich. Schließlich gibt es Optionen für Positionsrückmeldung, bistabile, Vakuumvarianten sowie ATEX-explosionsgeschützte Versionen.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
