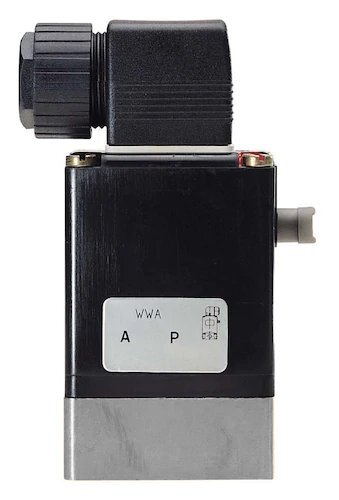

Magnetventil 32x46mm SFB Flansch NC Edelstahl FFKM -1-10bar/-15-145psi 24VDC Vakuum 0331 283727
Burkert 2/2-Wege Magnetventil (Typ 0331) mit 32x46 mm SFB Flansch und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direkt betätigt, daher ist kein Differenzdruck erforderlich. Geeignet für leicht kontaminierte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi). Gehäuse aus Edelstahl mit FFKM-Dichtung und einem Durchmesser von 2 mm. Der Kv-Wert beträgt 0.08 m3/h (1.33 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Geeignet für Vakuum.
Hinweis: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €580,71
- Regulärer Preis
- €487,99
Beschreibung
Dies ist ein Burkert direkt betätigtes 2/2-Wege Magnetventil mit 32x46 mm SFB Flansch und einer 24 V DC Spule. Das Ventil hat ein Edelstahlgehäuse mit FFKM-Dichtung und eine Durchlassgröße von 2 mm. SFB ist ein Burkert-spezifisches Flanschdesign, das eine kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0.08 m3/h, was einem Durchfluss von 1 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0.09, was 0.09 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und dem Durchmesser des Durchlasses auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventildimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran von den Medien getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Das Edelstahlgehäuse ist sehr langlebig, stark und beständig gegen eine Vielzahl von Chemikalien, mit Ausnahme von Chlorlösungen. Die FFKM-Dichtung (perfluoriertes Gummi) hat hervorragende chemische Eigenschaften, besser als FKM und ähnlich wie PTFE. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeits Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Übersteuerungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Geeignet für Vakuumanwendungen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist. Diese Version ist als 'Analyseversion' gekennzeichnet und wurde für extrem reine gasförmige Medien entwickelt. Während des Produktionsprozesses wurden alle internen Ventilteile sehr gründlich gereinigt. Dies soll sicherstellen, dass die Medien unter keinen Umständen kontaminiert werden.
Vorteile:
- Geeignet für Vakuumanwendungen
- Aggressive Medien sind dank des mediengetrennten Designs möglich
- Die manuelle Übersteuerung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
- Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
- Analyseversion mit höherer Reinheit und Dichtheit
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
- SFB-Flanschdesign ermöglicht eine kompakte Montage mehrerer Ventile auf einem Verteiler
Nachteile:
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert 0331 Ventil ist ein direkt wirkendes, mediengetrenntes Schwenkarmventil. Durchlässe bis DN 4 und Druckbereiche von 0 bis 16 bar. Das besondere Merkmal dieses Ventils im Vergleich zum Modell 0330 ist das Fehlen von Gewinden, ersetzt durch eine Bürkert SFB (Spezifisches Flanschdesign Bürkert) Flanschverbindung an der Unterseite. Dieser Flansch kann verwendet werden, um das Ventil auf einem Verteiler zu montieren oder um auf ein größeres Ventil (z. B. Typ 5282) montiert zu werden und als Pilotventil zu fungieren. Das 0331 Ventil ist in 2/2- und 3/2-Wege-Versionen erhältlich. Die 3/2-Wege-Versionen sind als normalerweise offen, normalerweise geschlossen, Verteiler oder Mischventil erhältlich. Das mediengetrennte Design macht dieses Ventil geeignet für aggressive oder leicht kontaminierte Medien. Das Standard-Messinggehäuse erfüllt alle europäischen Trinkwasseranforderungen. Die 0331 ist mit einer manuellen Übersteuerung für Inbetriebnahme und Tests ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
