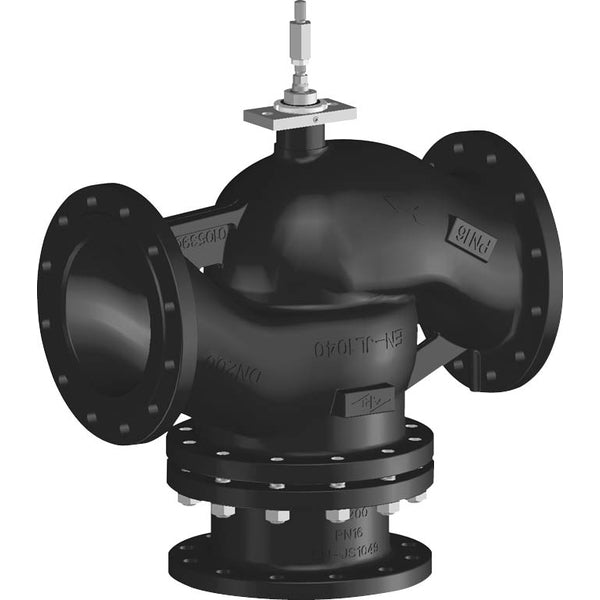

Belimo 3-Wege Geradsitzventil Flansch DN200 Kvs630 Gusseisen EPDM PN16 H7200W630-S7
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Dies ist ein Belimo 3-Wege-Kugelhahn mit einem beschichteten Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 200 und die Flanschgröße DN 200. Der maximale Druckunterschied beträgt 0,6 bar (8,7 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 630 m3/h, was einem Cv-Wert von 729 gpm entspricht. Die Hublänge des Ventils beträgt 65 mm. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Dieses Ventil eignet sich für den Einsatz mit dem Belimo 3-Punkt- oder modulierenden Kugelhahn-Stellantrieb. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Dies ist ein Belimo 3-Wege-Kugelhahn mit einem beschichteten Gehäuse aus Gusseisen und EPDM-Dichtung. Der Bohrungsdurchmesser des Ventils beträgt DN 200 und die Flanschgröße DN 200. Der maximale Druckunterschied beträgt 0,6 bar (8,7 psi). Das Ventil kann zwischen 5 und 120 °C (41 bis 248 °F) betrieben werden. Der Kv-Wert des Ventils beträgt 630 m3/h, was einem Cv-Wert von 729 gpm entspricht. Die Hublänge des Ventils beträgt 65 mm. Der Ventilkonus weist eine equiperzentuale Kennlinie gemäß VDI/VDE 2173 auf, die innerhalb seines Öffnungsbereichs optimiert ist. Dieses Ventil eignet sich für den Einsatz mit dem Belimo 3-Punkt- oder modulierenden Kugelhahn-Stellantrieb. Die Durchflussrichtung, die durch einen Pfeil auf dem Gehäuse angezeigt wird, ist von größter Bedeutung, um Schäden am Kugelhahn zu vermeiden.
Vorteile:
- Gleichprozentige Durchflusscharakteristik, die Umgehung hat eine lineare Charakteristik
Serie:
Die Belimo H2-S/H4-B-Serie ist speziell für den Einsatz in offenen und geschlossenen Kalt- und Warmwassersystemen konzipiert. Sie bietet eine modulierende Regelung für lufttechnische und Heizungssysteme auf der Wasserseite. Diese Serie unterstützt eine Reihe von Größen von DN15-50. Belimo H2-S/H4-B ist eine zuverlässige Wahl für eine effiziente Regelung in verschiedenen Wassersystemen. Die Vielseitigkeit ermöglicht es, unterschiedlichen Anforderungen gerecht zu werden und stellt somit eine zuverlässige Lösung zur Aufrechterhaltung optimaler Systemleistung dar. Diese Serie setzt die Tradition von Qualität und Innovation bei Belimo fort.
