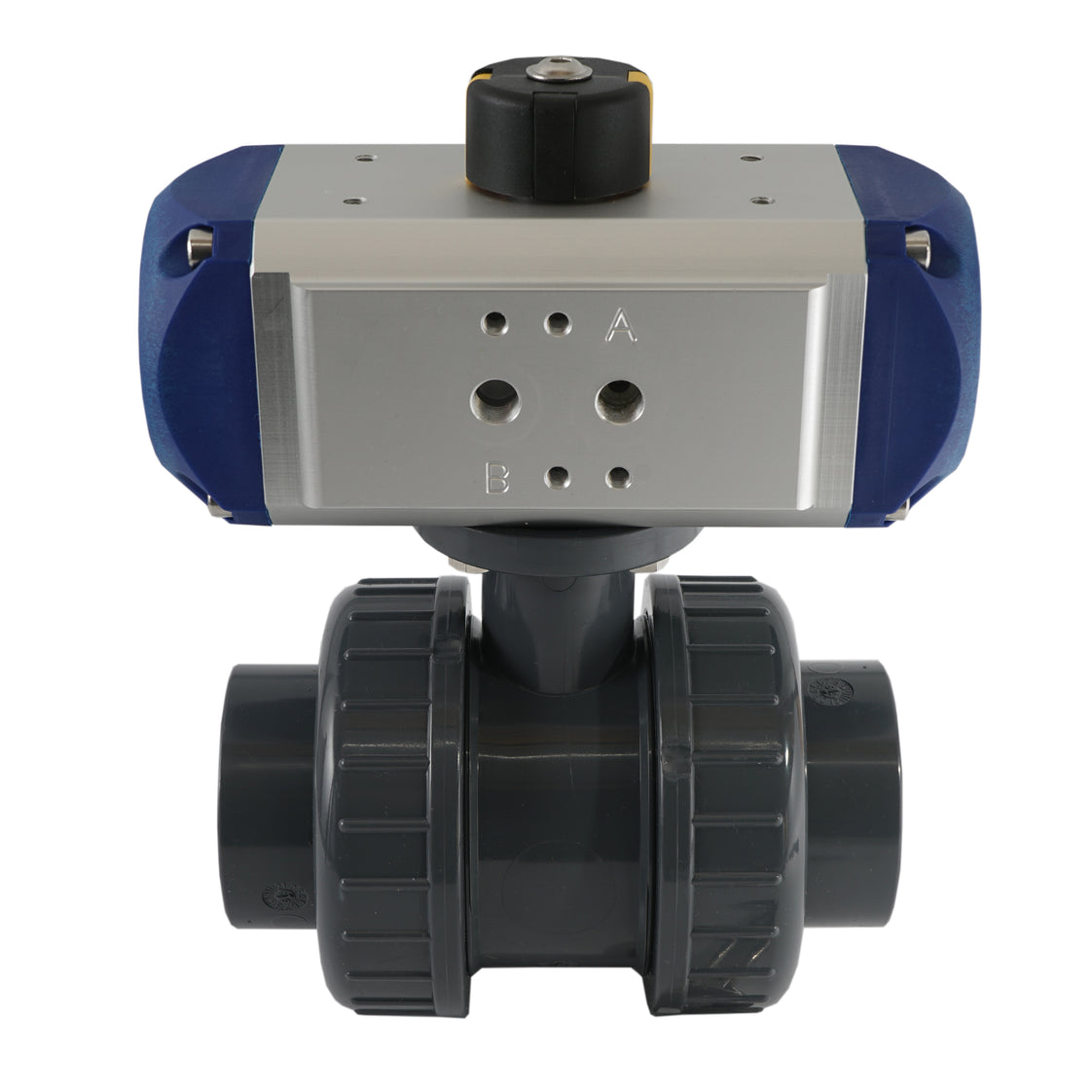

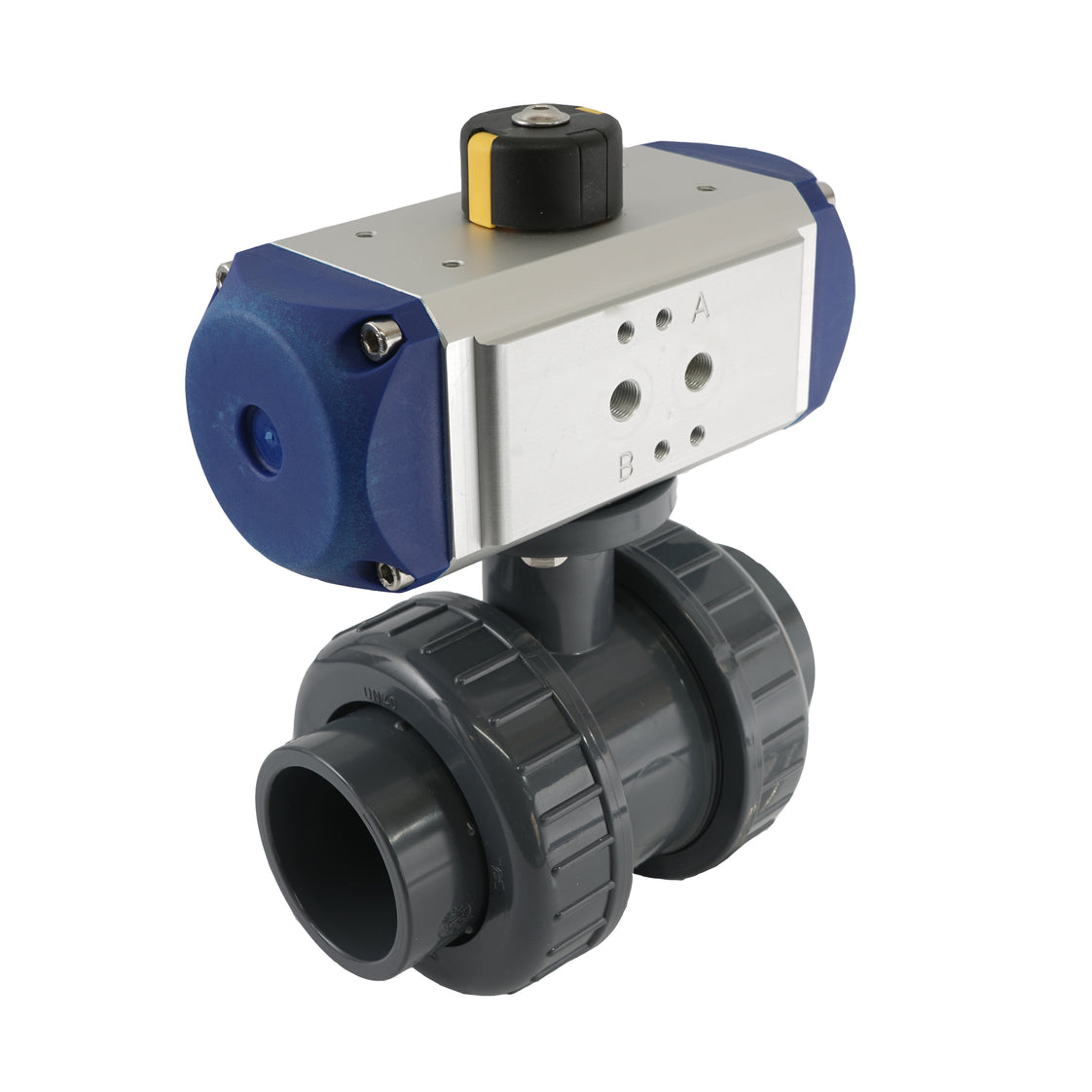

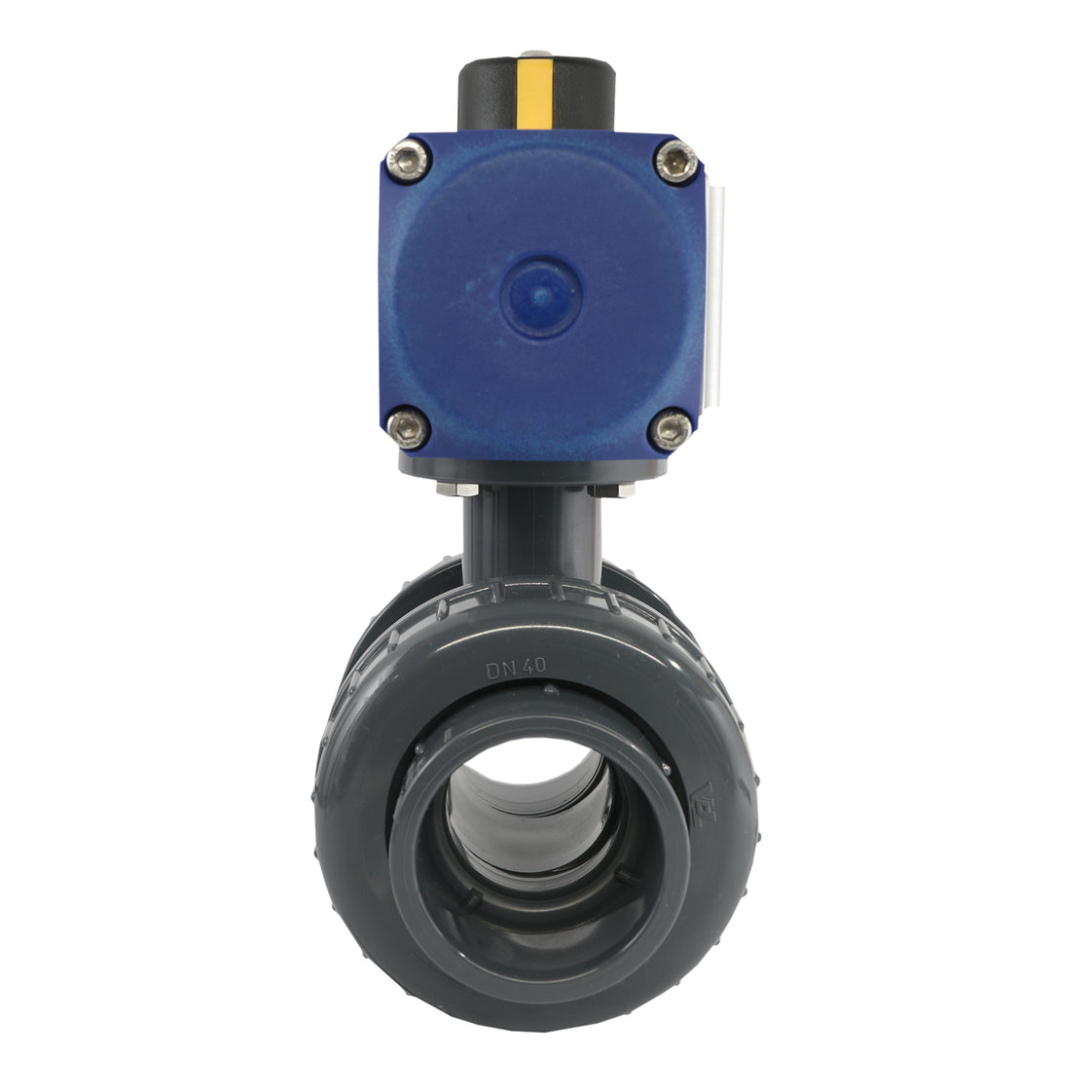

32mm 2-Wege PVC Pneumatischer Kugelhahn Feder offen - VDL

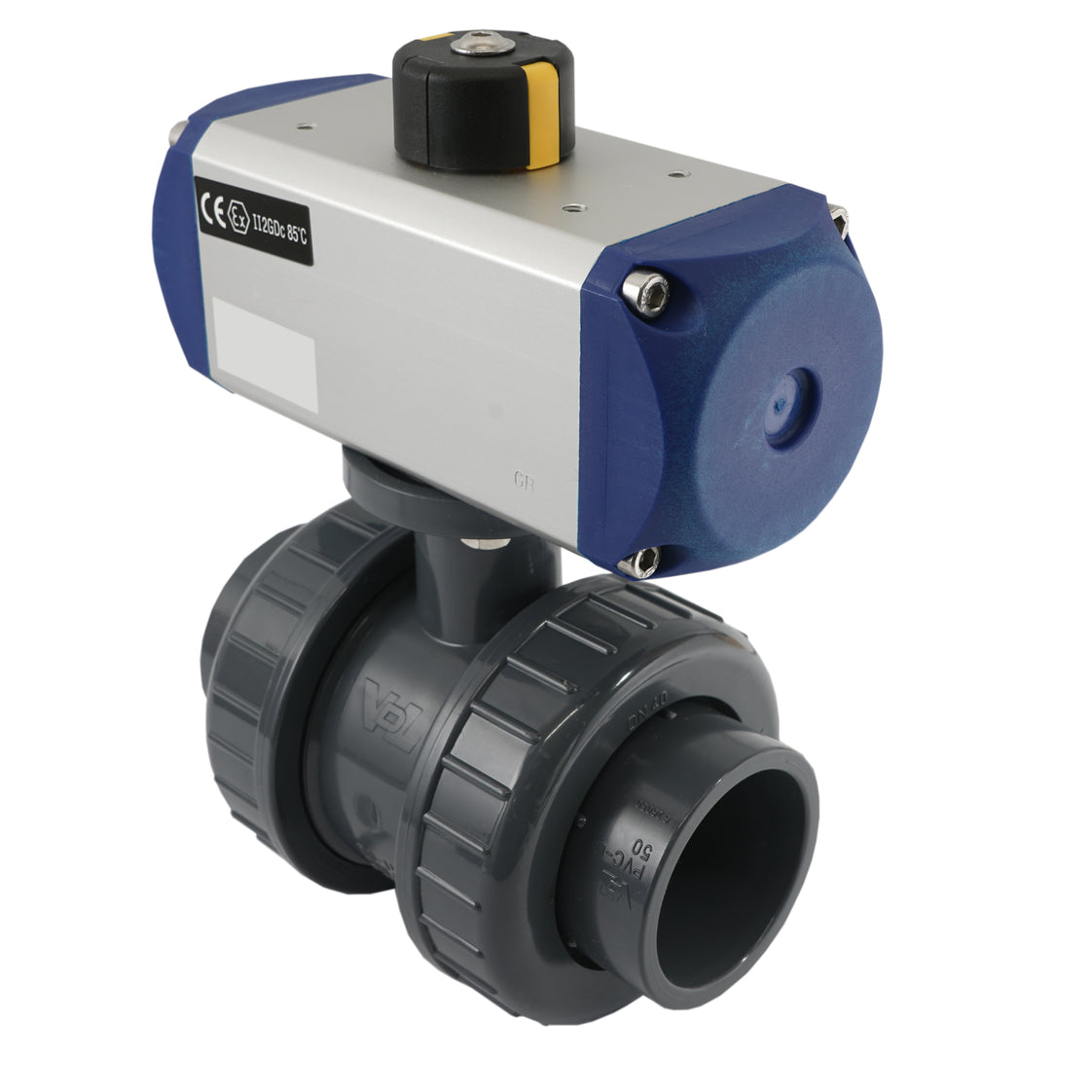

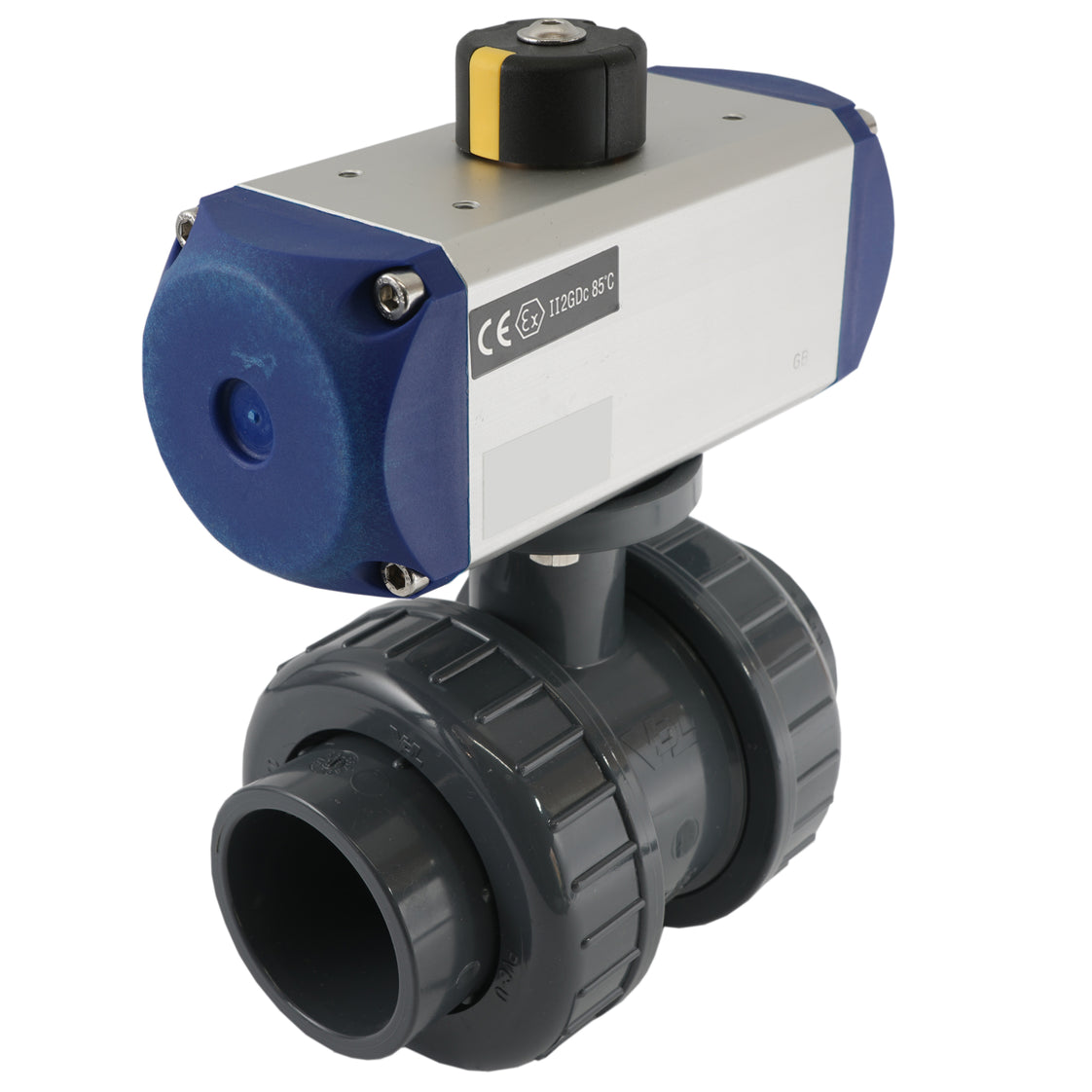

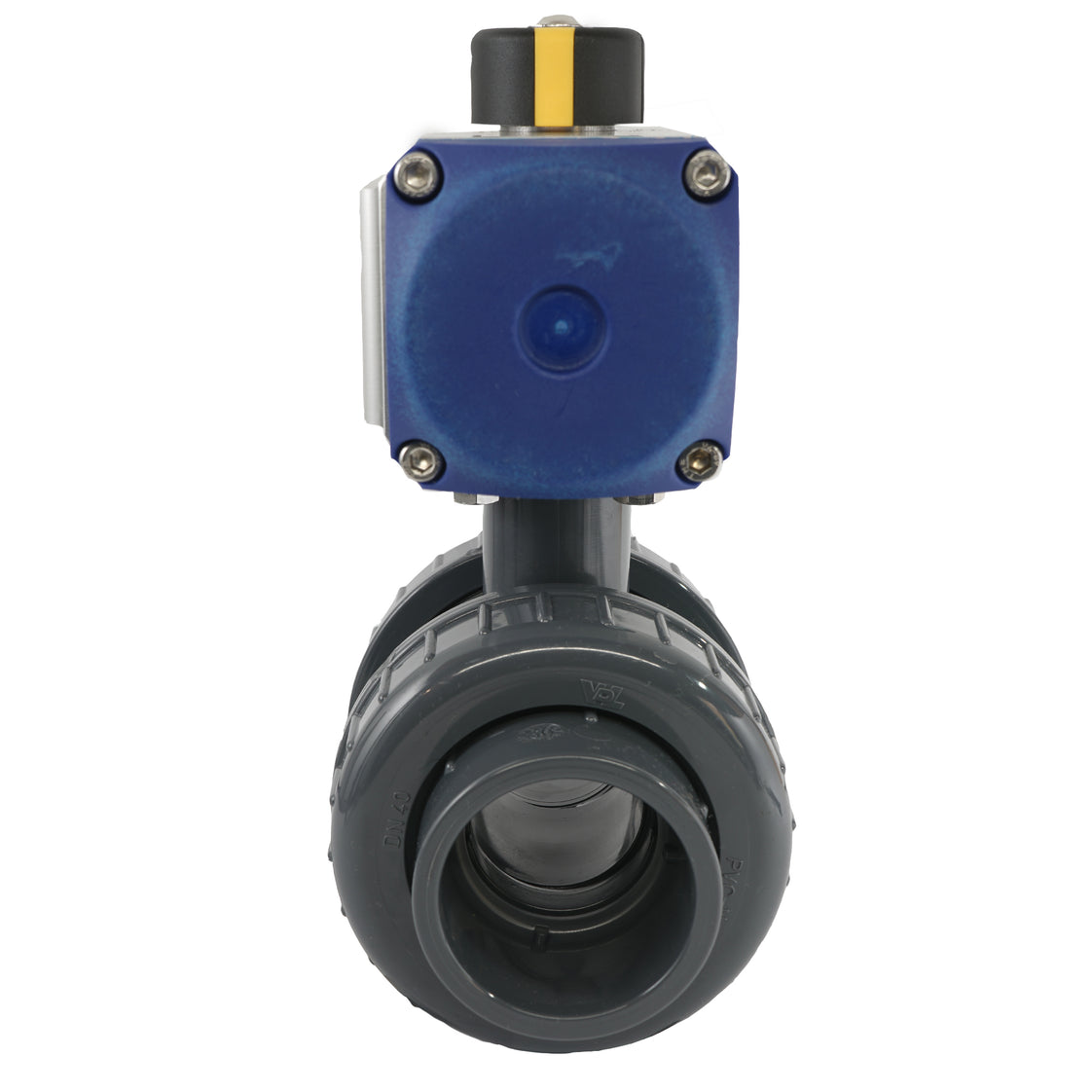

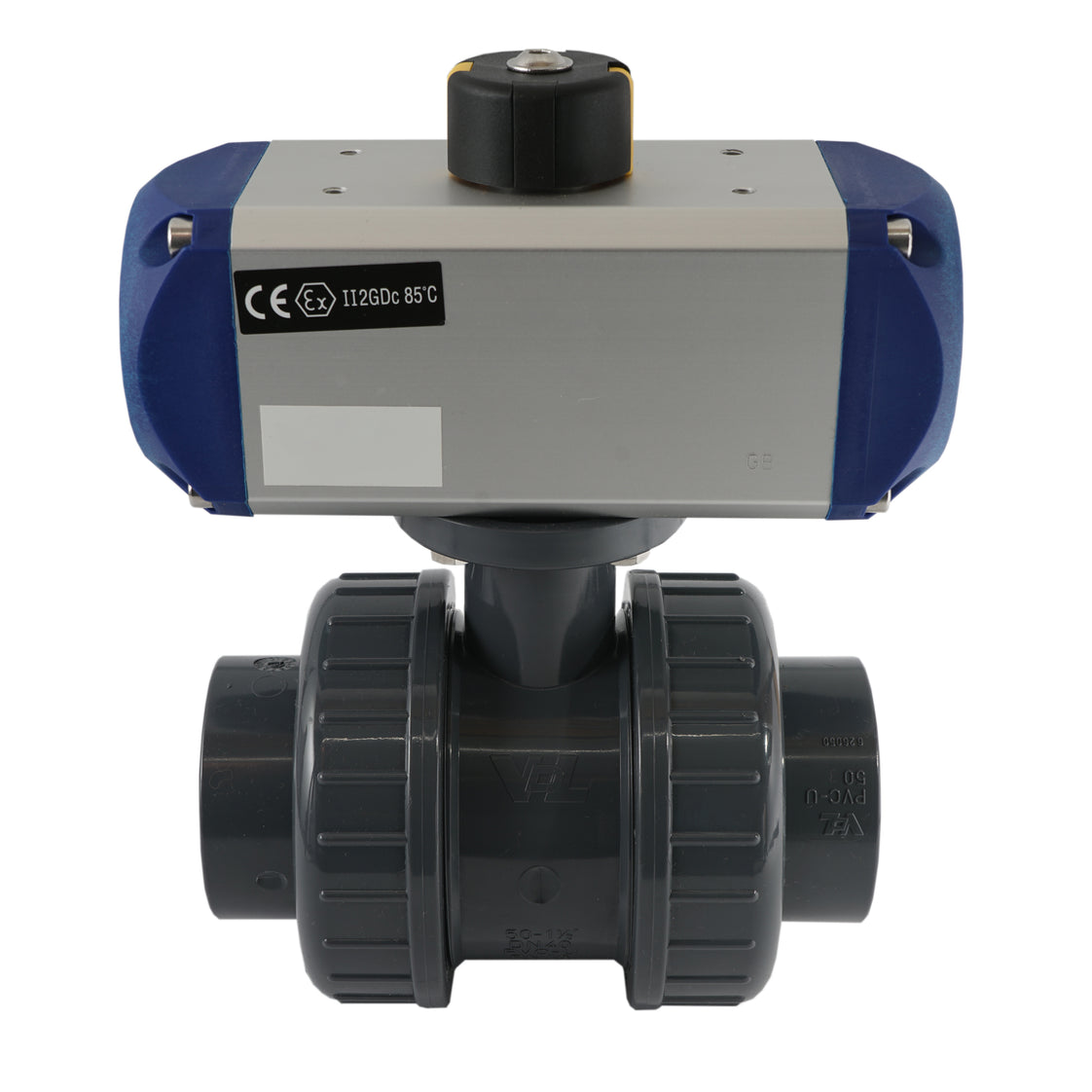

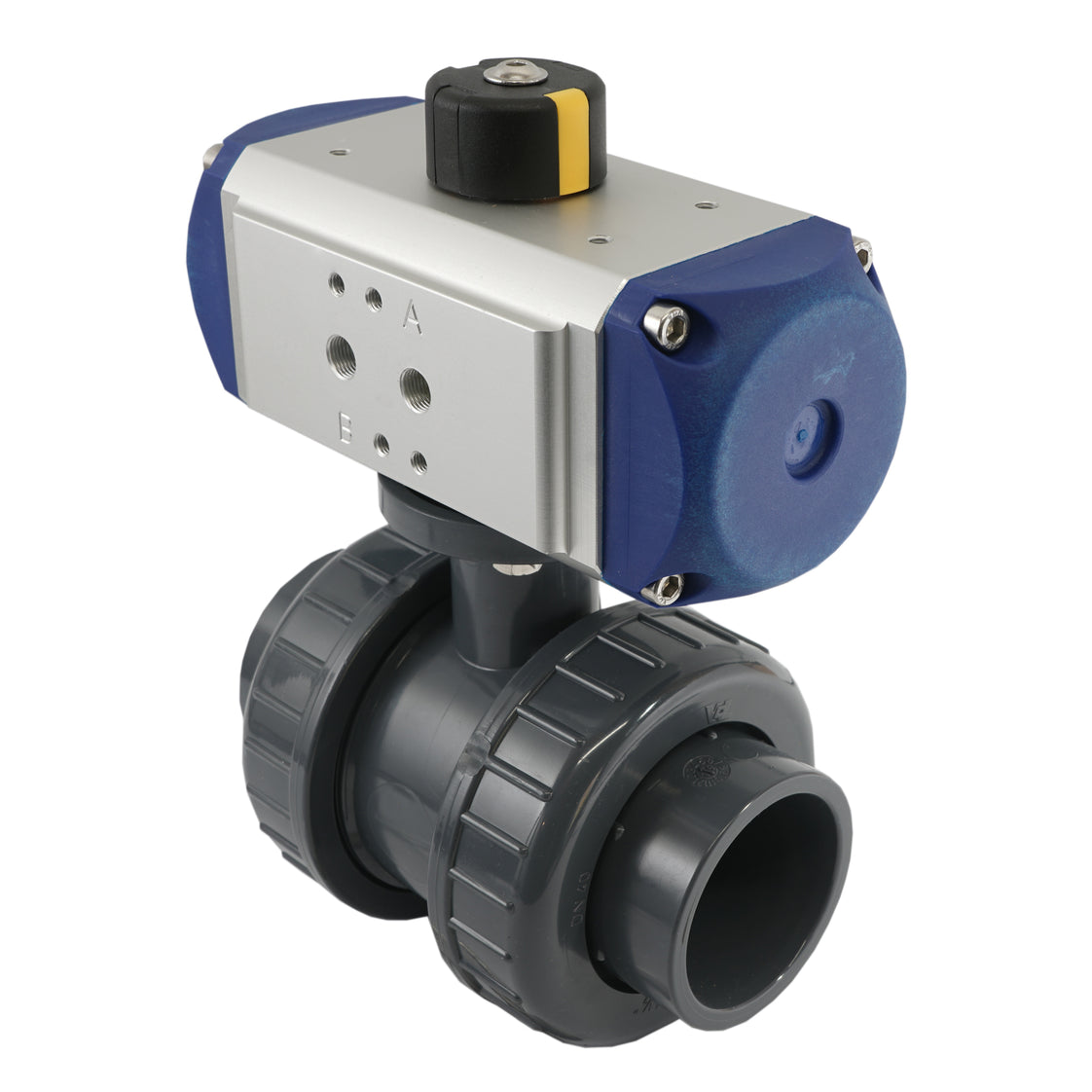

Dieser pneumatisch gesteuerte 2-Wege-Kugelhahn ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 25 mm und ist für Flüssigkeiten und Gase von 0 bis 60°C geeignet. Der pneumatische Antrieb ist in der Lage, bei 8 bar ein Drehmoment von 14,4 Nm zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn ist mit 32-mm-Klebemuffen an die medienführenden Rohrleitungen/Schläuche angeschlossen; der Kv-Wert beträgt 42 m3. Der Antrieb ist federoffen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein Gehäuse aus eloxiertem Aluminium und eine Abdeckung aus Acetalharz, während der Kugelhahn ein PVC-Gehäuse und eine EPDM-Dichtung hat. Der maximale Mediendruck beträgt 16 bar. Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F04 (11 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden. Premium-Marke VDL.

Vorteile:

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Geringere Investitionskosten als bei einer elektrischen Version.
• Schnelles Öffnen/Schließen
• Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

• Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
• Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe VDL

VDL-Kugelhähne

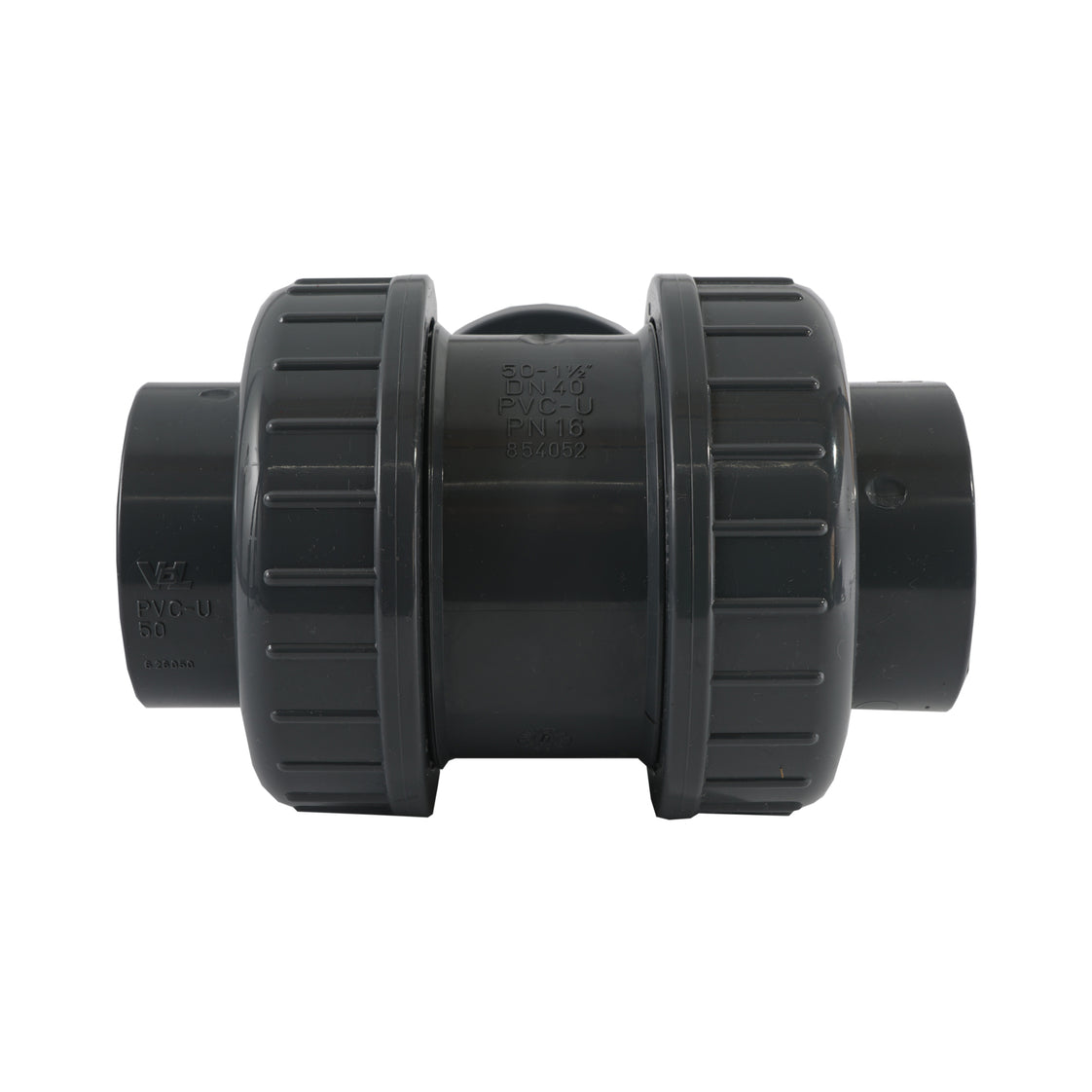

Die Kugelhähne der Serie VDL sind zuverlässige 2-Wege-Kugelhähne mit einem PVC-Gehäuse. Die Kugel ist ebenfalls aus PVC und die Ventilsitze sind aus EPDM gefertigt. Das Ventil ist für verschiedene Medien geeignet, wie z. B. Meerwasser, die meisten Säuren und Basen sowie organische Lösungsmittel bis zu 16 bar. Geeignet für Temperaturen zwischen 0 und 60 Grad Celsius und erhältlich in den Größen 32 mm bis 63 mm. Die Kugelhähne dieser Serie haben alle einen ISO 5211 Top-Flansch (F05, Vierkant 14mm ), der die Montage eines Stellantriebes ermöglicht.

PAL

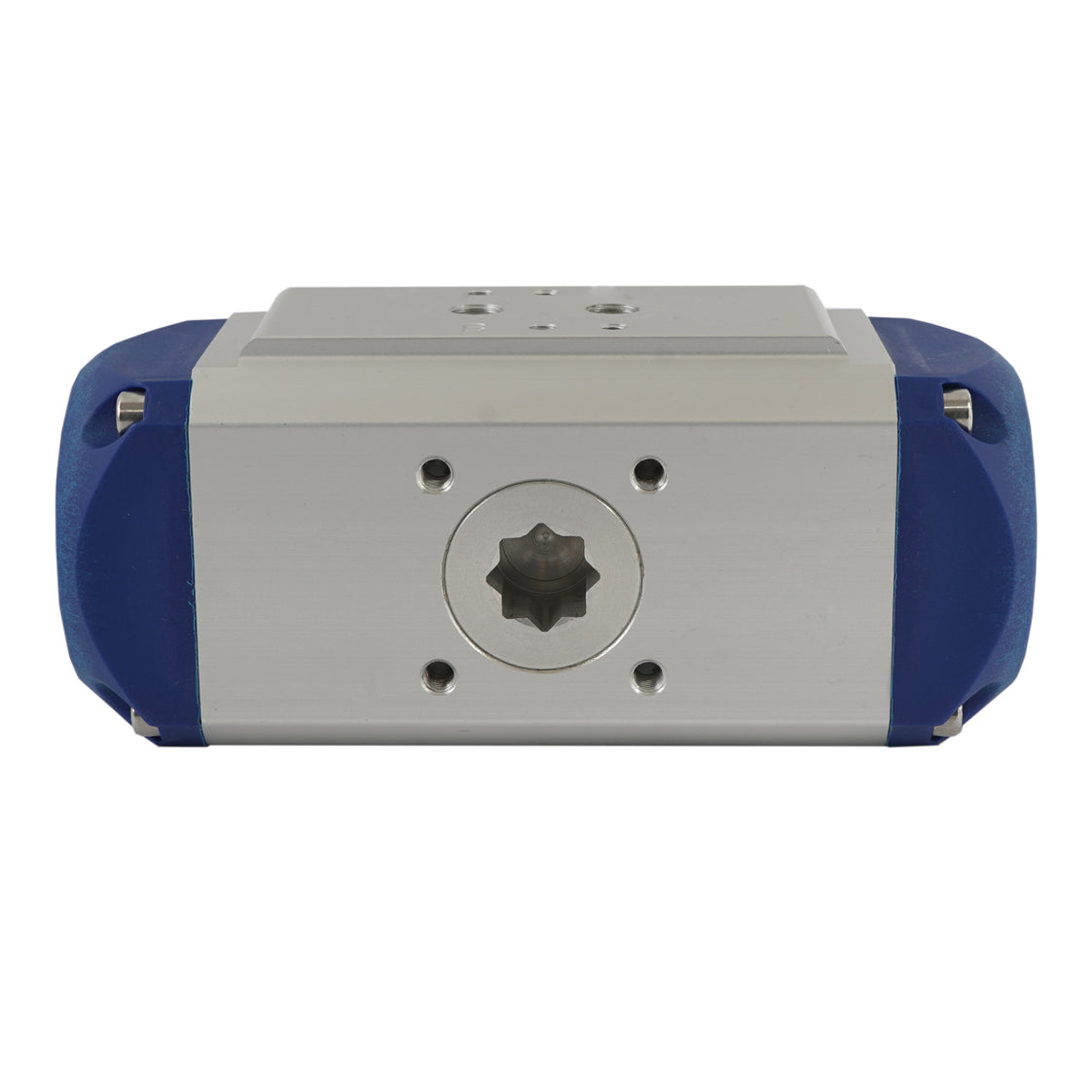

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.

Ersatzteile

Kugelhahn: 6P14P032

Betätigungselement: PALO-006-04-11

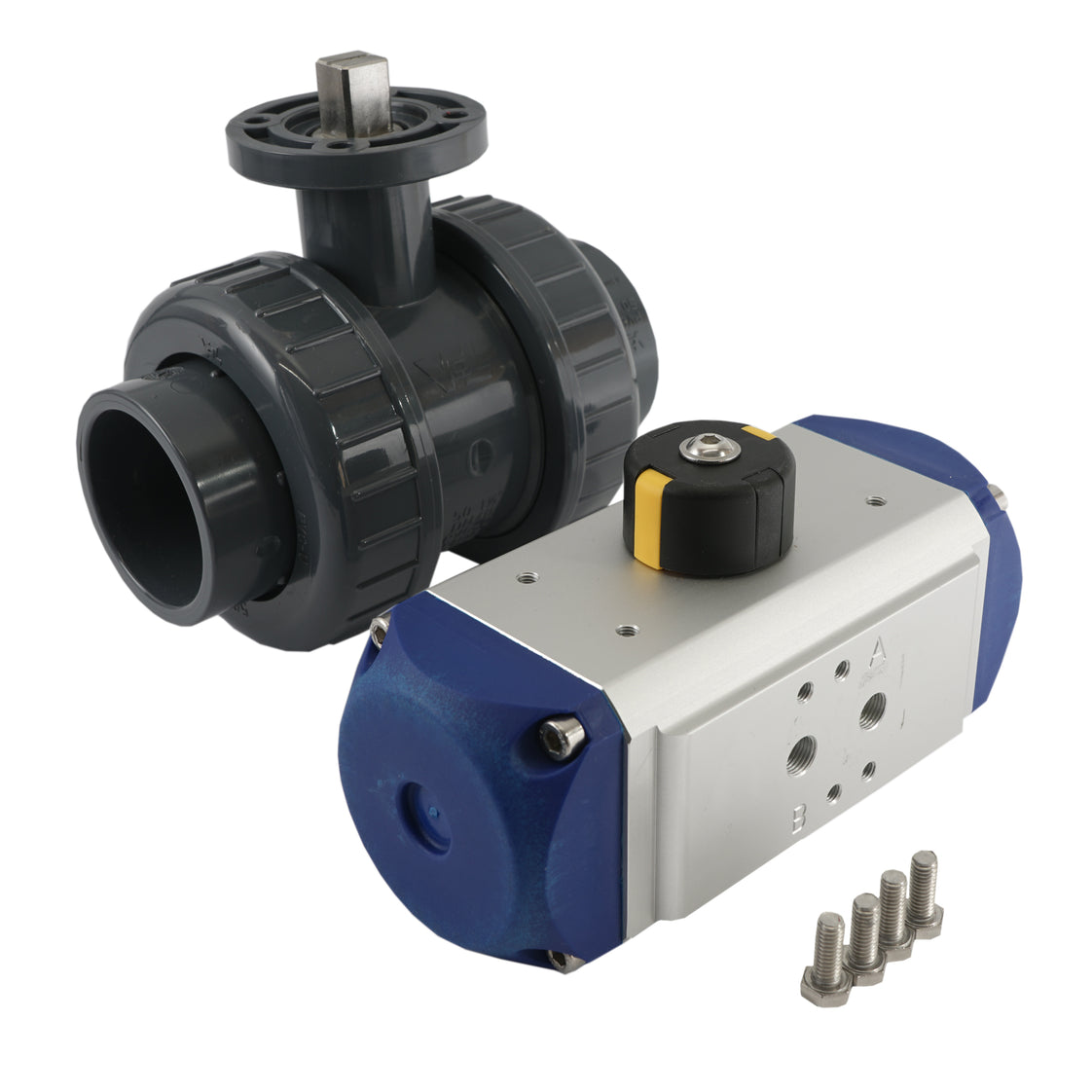

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
