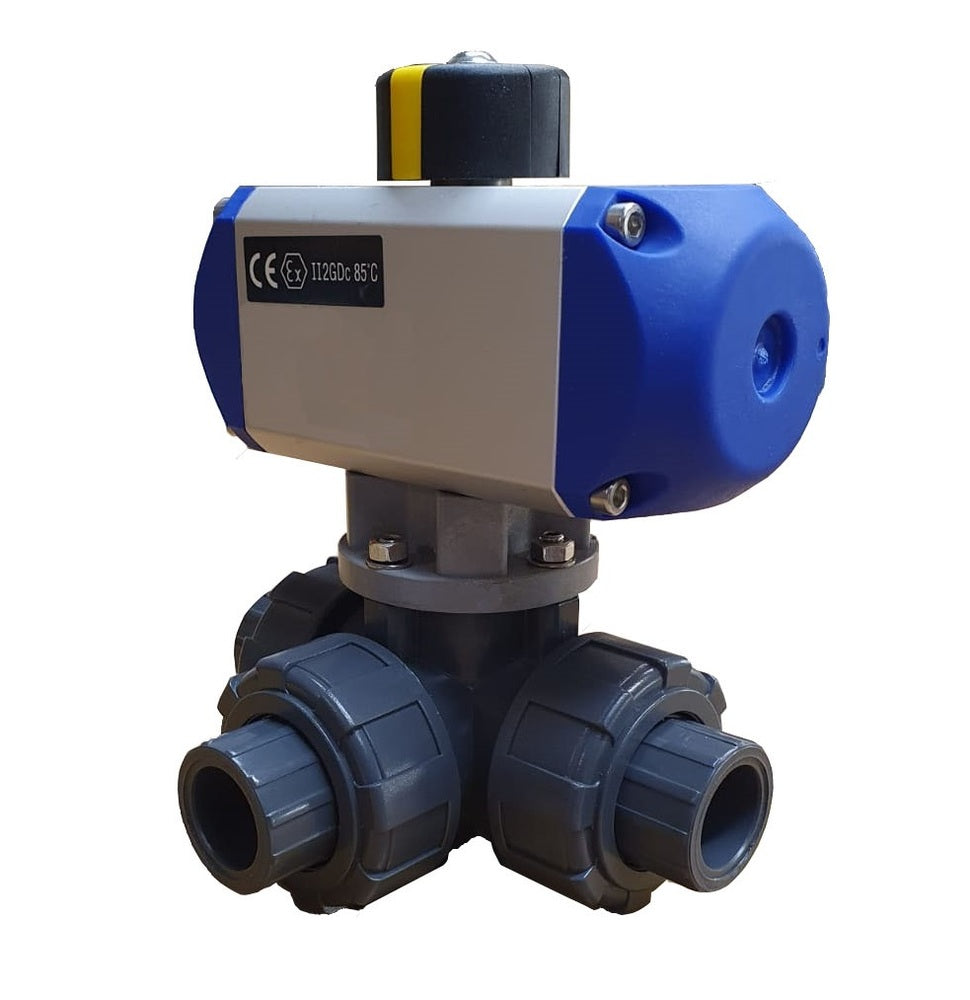

32mm L-Bohrung 3-Wege PVC-Pneumatik-Kugelhahn Doppeltwirkendes PTFE

Dieser pneumatisch gesteuerte 3-Wege-PVC-Kugelhahn (L-Bohrung) ermöglicht im Vergleich zu einem manuell gesteuerten Ventil eine höhere Automatisierung Ihres Systems. Der Kugelhahn hat einen Durchmesser von 25 mm und ist für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) von -20 bis 80 °C (-4 bis 176 °F) geeignet. Der Ventil ist auch beständig gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel. Der pneumatische Antrieb kann bei 8 bar ein Drehmoment von 21,6 Nm erzeugen, hat jedoch ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn hat Klebemuffen-Anschlüsse, um ihn mit der Rohrleitung/Schlauchleitung der Anwendung zu verbinden. Der Antrieb ist doppeltwirkend mit einem zuverlässigen Aluminium-Zahnstangen-Drehbetrieb. Der Antrieb hat ein eloxiertes Aluminiumgehäuse und eine Acetalharzabdeckung, während der Kugelhahn ein PVC-Gehäuse und PTFE/EPDM-Dichtungen hat. Der maximale Medien-Druck beträgt 10 bar (145 psi). Der Antrieb hat G1/8-Anschlüsse für die Luftversorgung und -rückführung. Wir empfehlen, ein 1/4" Namur-Magnetventil direkt auf den Antrieb zu montieren, um die Luftversorgung zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namur-Größe des Ventils bezieht, nicht auf die Anschlussgröße. Außerdem kann eine Positionskontrolle oder Endschalterbox gemäß VDI/VDE 3845 oben auf dem Antrieb montiert werden. Der Antrieb ist über die ISO 5211 F04-Flansch (11 mm Quadratgröße) auf dem Kugelhahn montiert. FKM auf Anfrage erhältlich.

Vorteile:

• Möglichkeit, ein Namur-Magnetventil direkt zu montieren, um Armaturen und Rohrleitungen zu reduzieren
• Mechanischer Indikator oben zeigt die Ventilposition an
• ATEX (II 2G Ex d C) zertifiziert für explosive Umgebungen
• Niedrigere Investitionskosten als eine elektrische Version
• Schnelles Öffnen/Schließen
• Doppeltwirkend ermöglicht eine größere Kontrolle als einfachwirkende Antriebe.
• Kann mit einer Endschalterbox ausgestattet werden

Nachteile:

• Doppeltwirkend verbraucht mehr Druckluft als einfachwirkende Antriebe.
• Der Energieverbrauch ist im Vergleich zur äquivalenten elektrischen Betätigung höher, aber die anfänglichen Investitionskosten sind niedriger

PAL-BL3PA-Serie

BL3PA

Die PVC-Kugelhähne der BL3PA-Serie sind zuverlässige 3-Wege-Kugelhähne mit L-Bohrung oder T-Bohrung. Die Anschlüsse reichen von G 1/2 Zoll bis G 2 Zoll und von 20 mm bis 63 mm Klebemuffen. Das Gehäuse besteht aus PVC, die Kugel aus PVC-C und die Ventilsitze aus PTFE/EPDM oder FKM/EPDM. Die Ventile sind für verunreinigtes Wasser oder korrosive Medien wie Chloridlösungen (Meerwasser oder Schwimmbäder) geeignet und beständig gegen viele Salzlösungen, Säuren und Basen sowie Lösungsmittel bis zu einem maximalen Druck von 10 bar (145 psi). Geeignet für Temperaturen zwischen -20 und 80 °C (-4 bis 176 °F). Kugelhähne der BL3PA-Serie haben alle eine ISO 5211-Flanschplatte (von F03 bis max. F07), die die Montage eines Antriebs ermöglicht.

PAL

Die PAL-Vierteldrehungs-Pneumatikantriebe ermöglichen die Steuerung von Kugel- oder Klappenventilen mit Druckluft. Sie bieten eine zuverlässige und robuste Lösung zur Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehungsventilen mit einer ISO 5211-Flanschplatte (von F03 bis F12) montiert. Mit 8 verschiedenen Gehäusegrößen erzeugen sie ein Drehmoment von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einem zuverlässigen Aluminium-Zahnstangen-Drehbetrieb konstruiert und können entweder einfachwirkend (Feder öffnen oder Feder schließen) oder doppeltwirkend für eine größere Kontrolle sein. Diese Antriebe sind robust mit einem eloxierten Aluminiumgehäuse und einer Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) Abdeckung. Der Standard-Temperaturbereich liegt bei -20 °C bis 80 °C mit einer NBR-Dichtung, aber eine optionale FKM-Dichtung ist für eine erhöhte maximale Temperatur von 120 °C (Größen 1-6) oder 150 °C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit G 1/8" oder G 1/4" Gewinden. Der Antrieb ist für explosive Umgebungen dank der ATEX (II 2G Ex d C) Zertifizierung geeignet.
