Referenz: 614P050-PO-006
Marke: Tameson

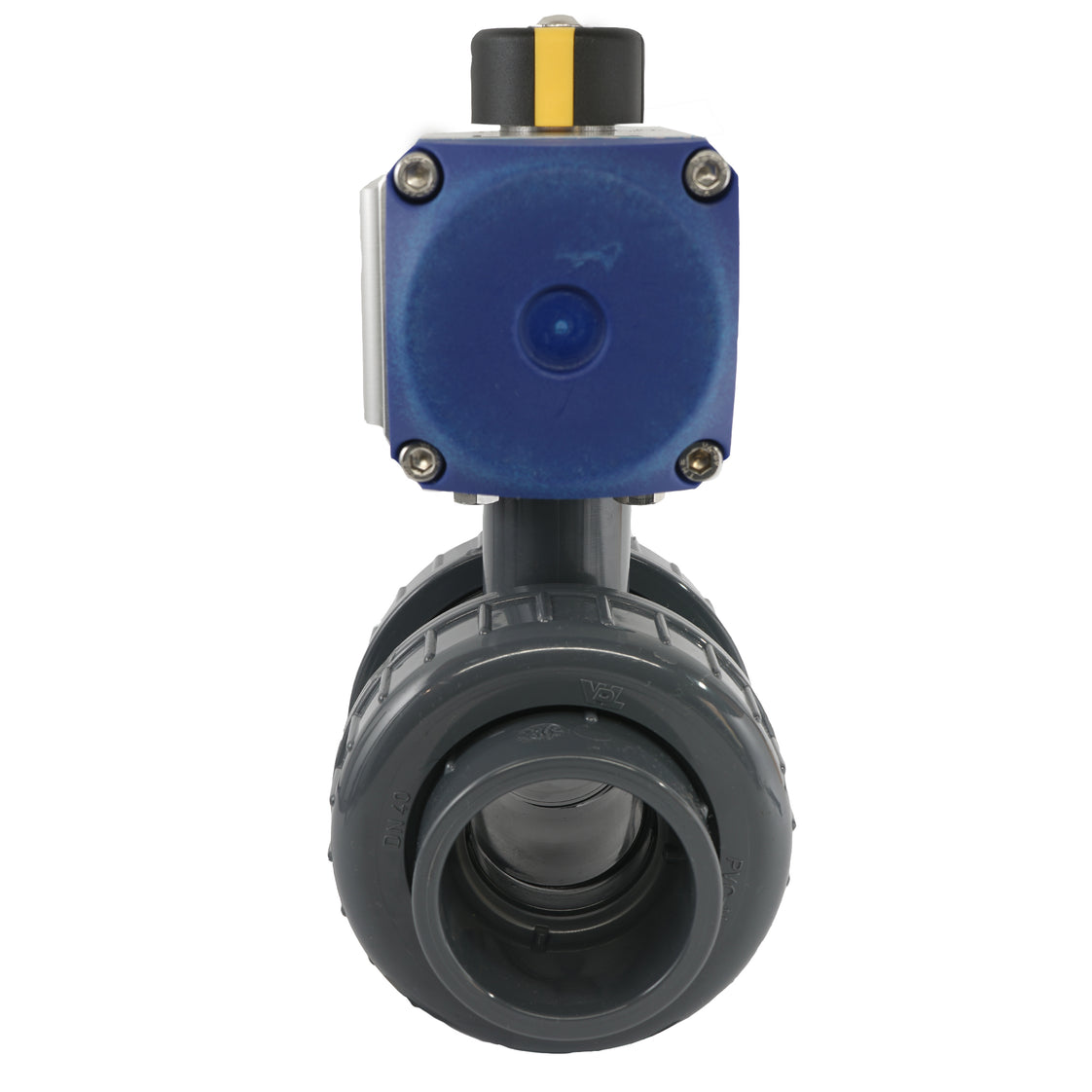

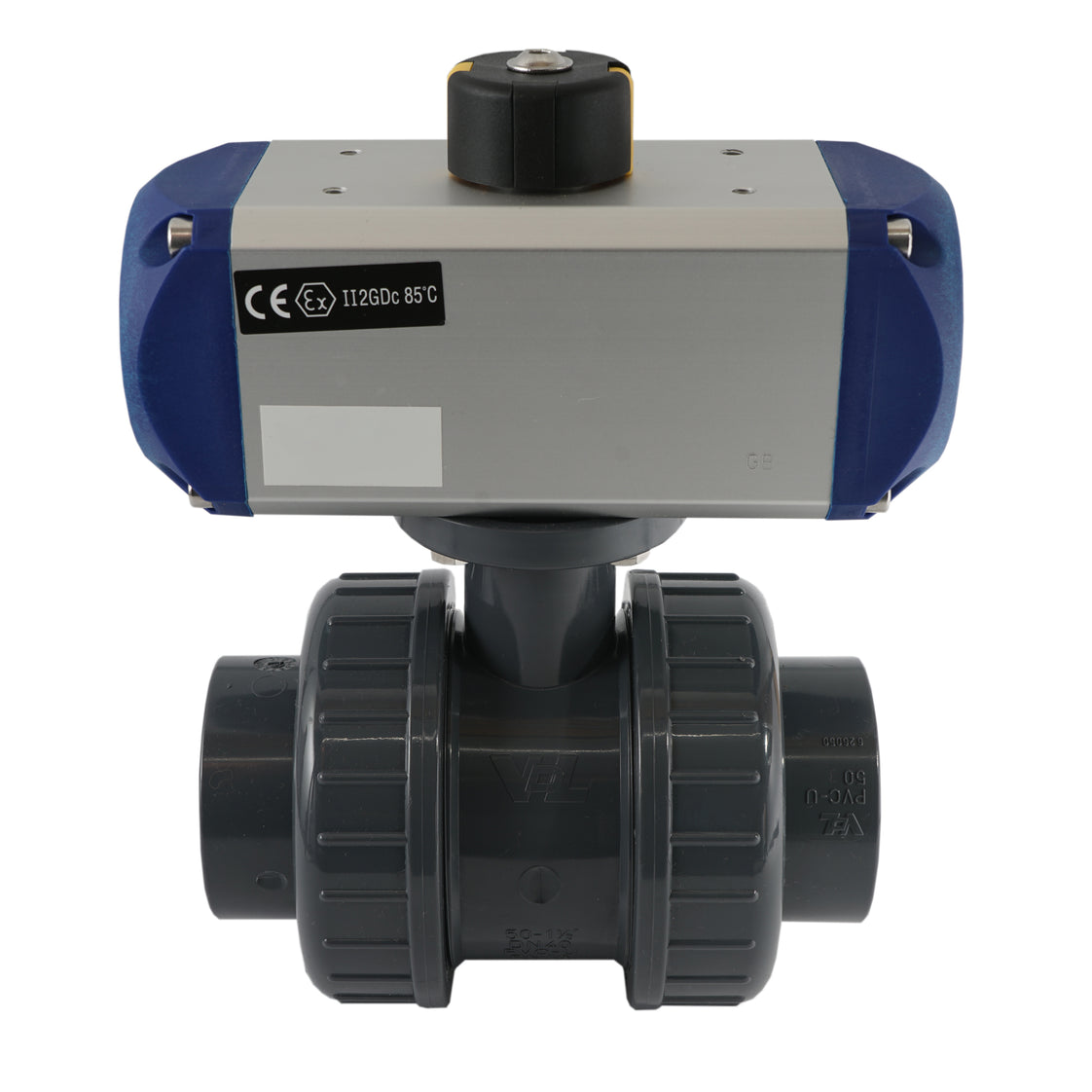

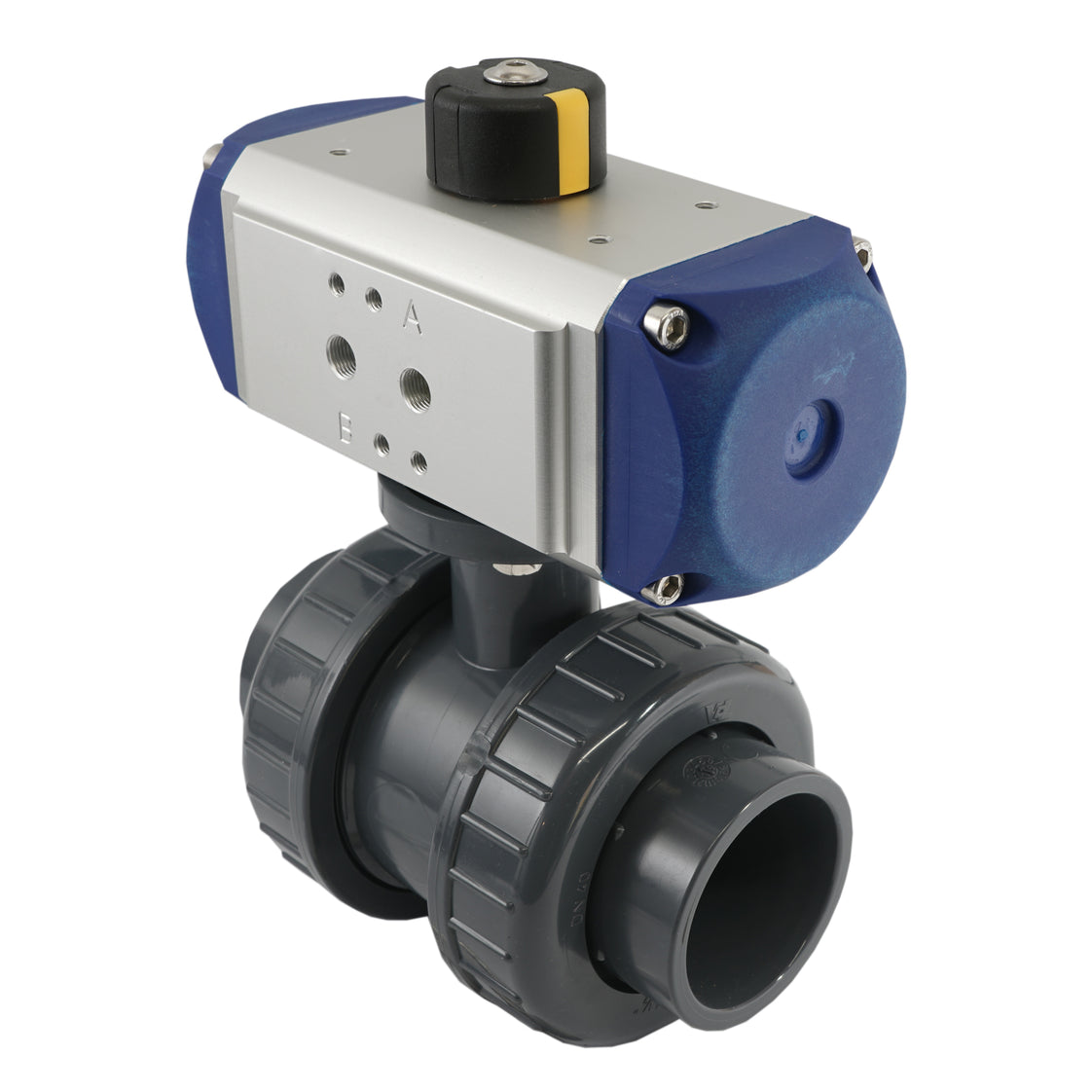

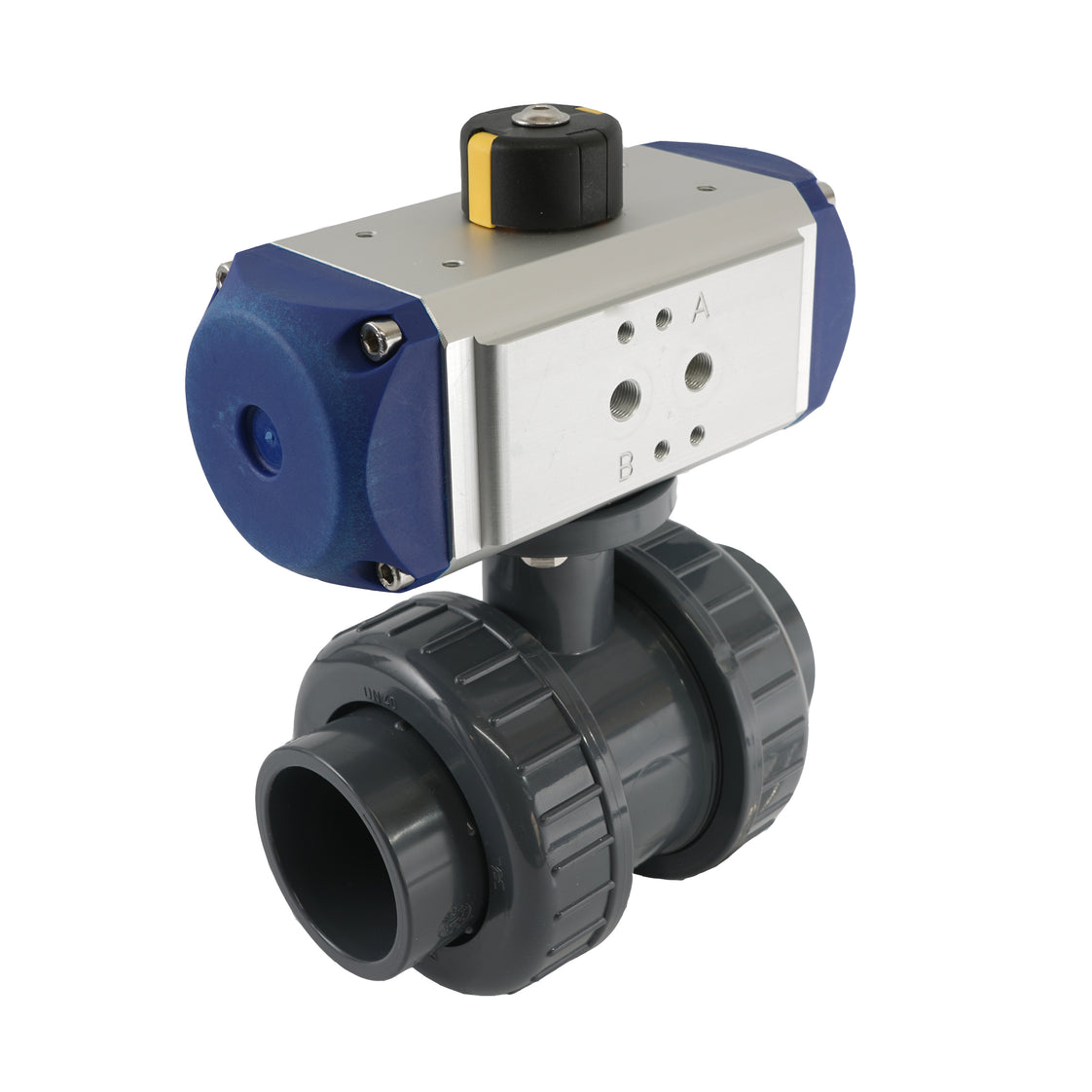

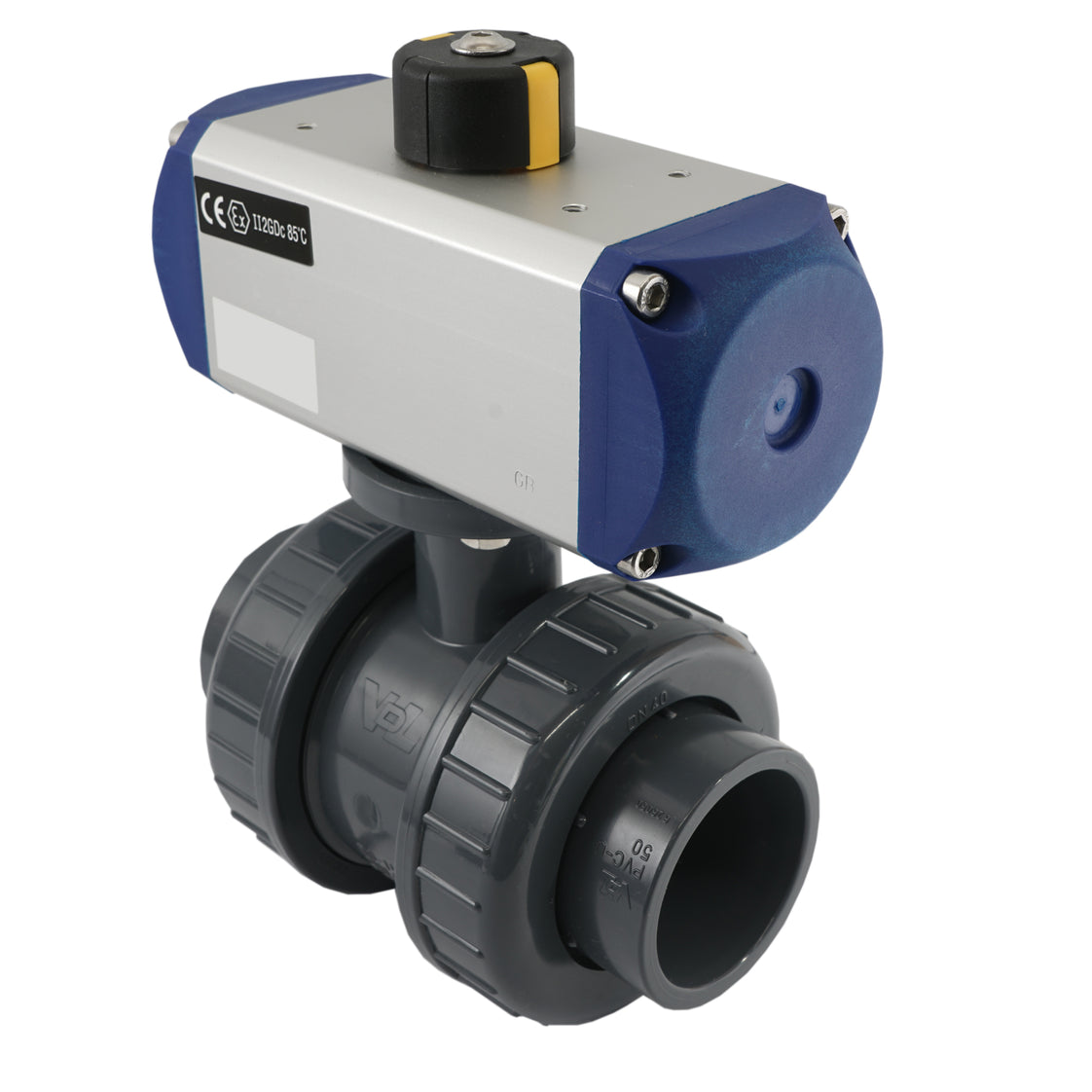

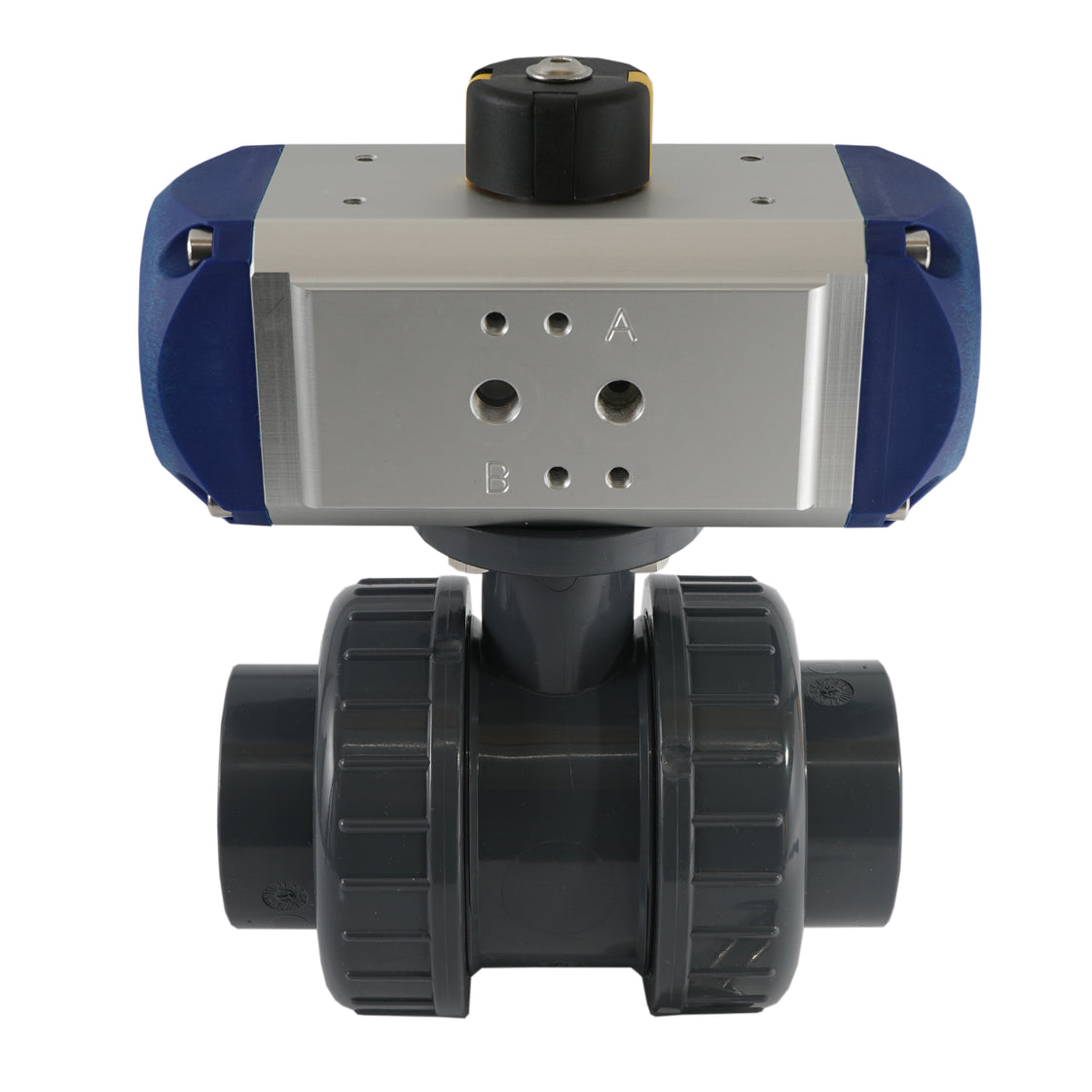

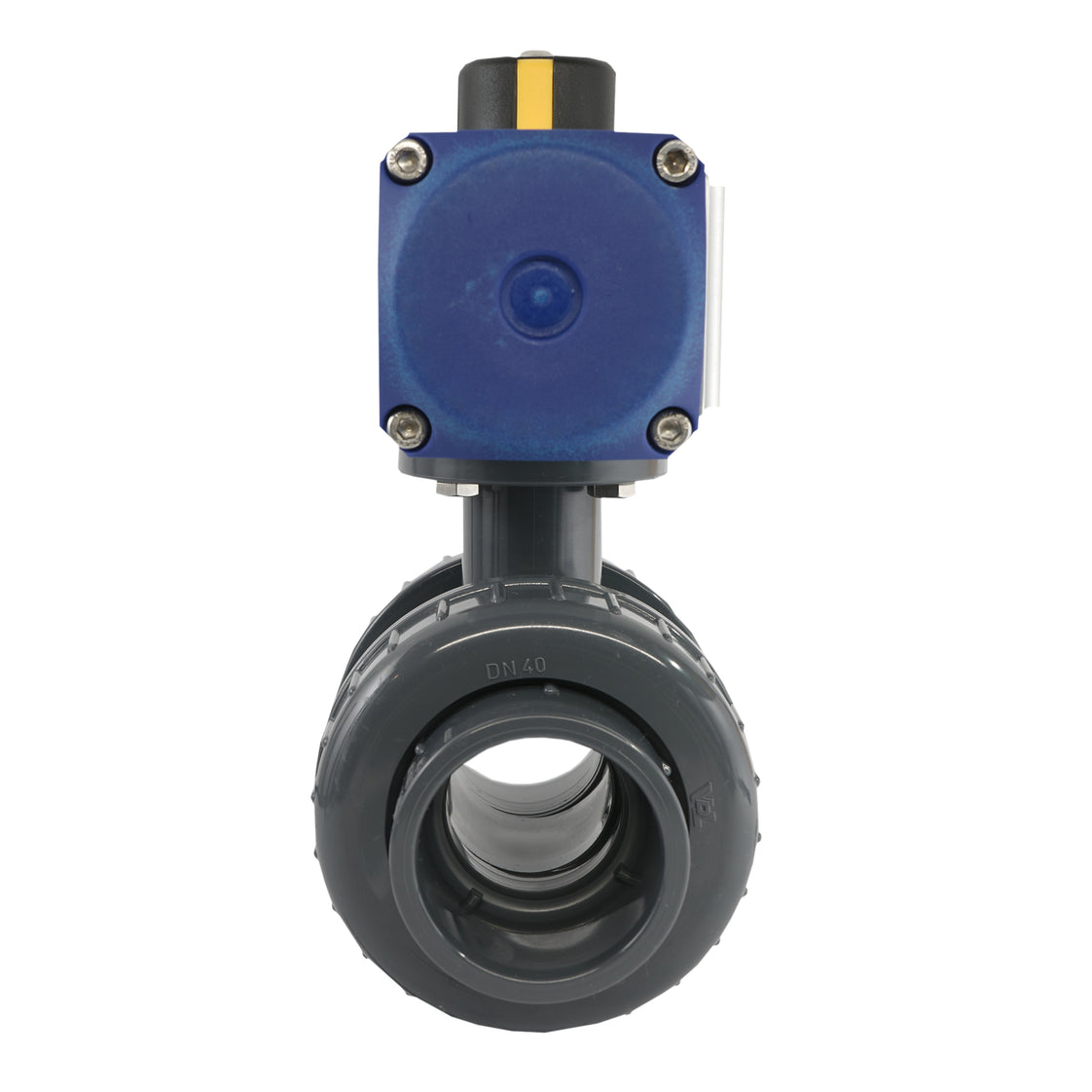

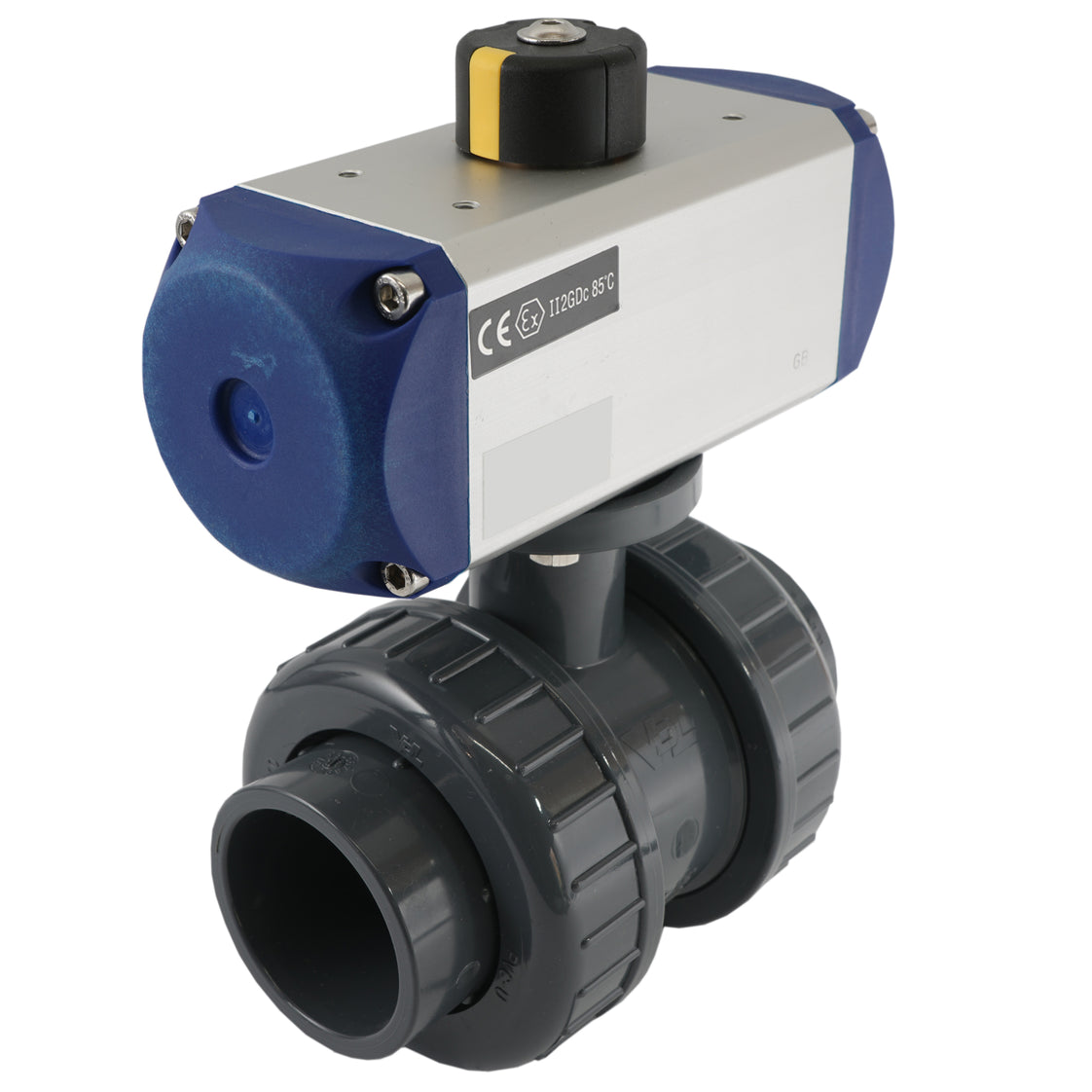

Dieser pneumatisch betätigte 2-Wege-Kugelhahn mit 50mm Klebemuffen hat eine Nennweite von 40 mm (Kv-Wert 96 m3). Der Federöffnungsantrieb hat ein Aluminiumgehäuse und entweder eine Abdeckung aus Acetalharz. Liefert 14,4 Nm bei 8 bar. Der Aktuator hat G 1/8 Zoll Luftanschlüsse und eine 1/4 Namur Schnittstelle zur direkten Montage eines Magnetventils. Der Kugelhahn hat ein PVC-Gehäuse und eine EPDM-Dichtung. Geeignet für Medien von 0°C bis 60°C und einem maximalen Mediendruck von 16 bar. ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.

Alle anzeigen
Regulärer Preis
€519.15
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€436.26
ohne MwSt.

Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 2 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Dieser pneumatisch gesteuerte 2-Wege-Kugelhahn ermöglicht eine höhere Automatisierung Ihres Systems im Vergleich zu einem manuell gesteuerten Ventil. Der Kugelhahn hat einen Durchmesser von 40 mm und ist für Flüssigkeiten und Gase von 0 bis 60°C geeignet. Der pneumatische Antrieb ist in der Lage, bei 8 bar ein Drehmoment von 14,4 Nm zu erzeugen, hat aber ein Steuerdruckfenster von 6 - 10 bar. Der Kugelhahn ist mit 50-mm-Klebemuffen an die medienführenden Rohrleitungen/Schläuche angeschlossen; der Kv-Wert beträgt 96 m3. Der Antrieb ist federoffen und verfügt über eine zuverlässige Aluminium-Zahnstange mit Ritzel. Der Stellantrieb hat ein Gehäuse aus eloxiertem Aluminium und eine Abdeckung aus Acetalharz, während der Kugelhahn ein PVC-Gehäuse und eine EPDM-Dichtung hat. Der maximale Mediendruck beträgt 16 bar. Der Stellantrieb hat G1/8-Anschlüsse für die Zu- und Abluft. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße.  Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb wird über den Flansch ISO 5211 F05 (14 mm) auf den Kugelhahn montiert. Die Baugruppe ist ATEX-zertifiziert (EX II 2GD c) und kann daher in explosionsgefährdeten Umgebungen eingesetzt werden. Premium-Marke VDL.

Vorteile:

  • Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
  • Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
  • ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
  • Geringere Investitionskosten als bei einer elektrischen Version.
  • Schnelles Öffnen/Schließen
  • Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
  • Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

  • Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
  • Er benötigt ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
  • Der Energieverbrauch ist höher als bei elektrischen Antrieben, die Anfangsinvestitionen sind jedoch geringer.

Baureihe VDL

VDL-Kugelhähne

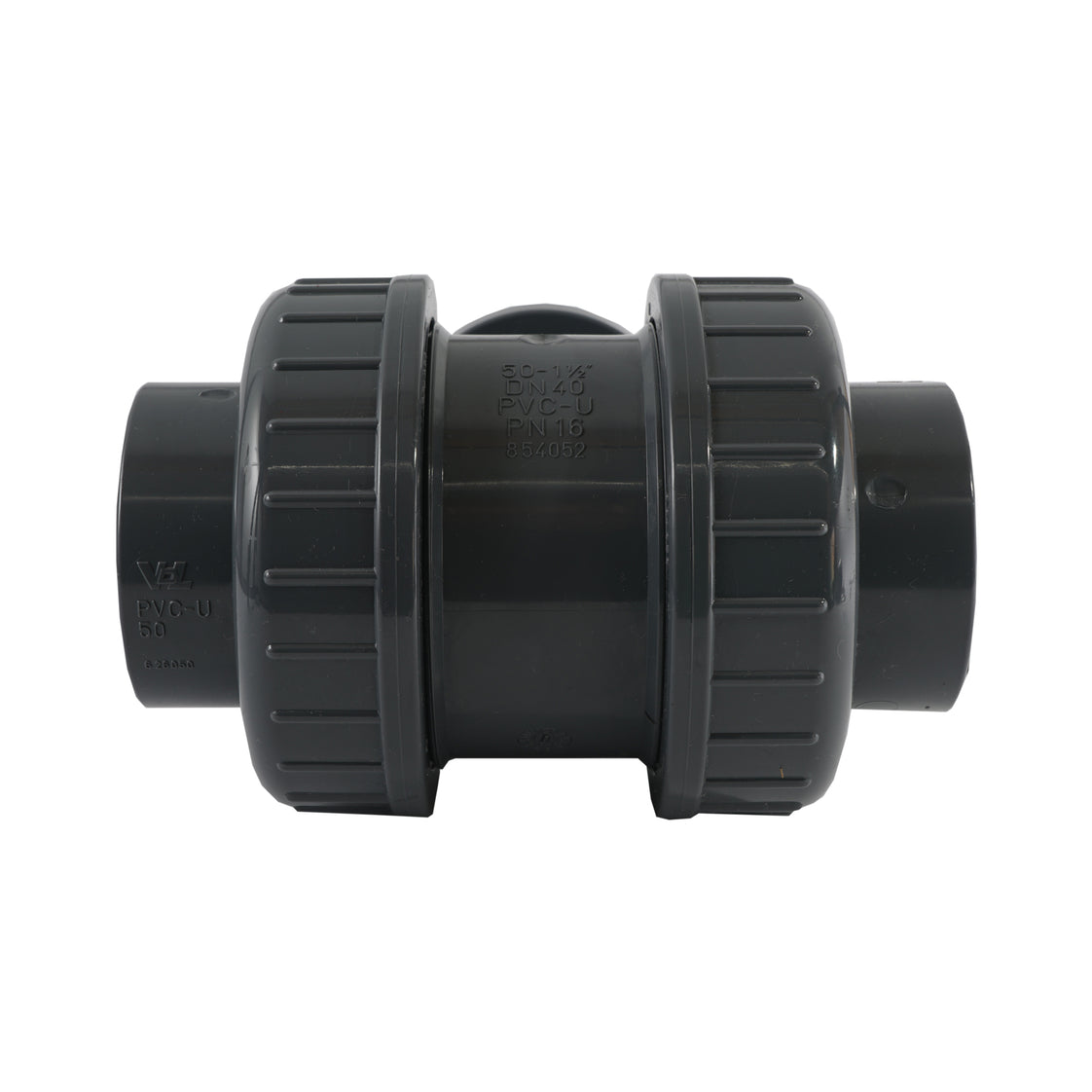

Die Kugelhähne der Serie VDL sind zuverlässige 2-Wege-Kugelhähne mit einem PVC-Gehäuse. Die Kugel ist ebenfalls aus PVC und die Ventilsitze sind aus EPDM gefertigt. Das Ventil ist für verschiedene Medien geeignet, wie z. B. Meerwasser, die meisten Säuren und Basen sowie organische Lösungsmittel bis zu 16 bar. Geeignet für Temperaturen zwischen 0 und 60 Grad Celsius und erhältlich in den Größen 32 mm bis 63 mm. Die Kugelhähne dieser Serie haben alle einen ISO 5211 Top-Flansch (F05, Vierkant 14mm ), der die Montage eines Stellantriebes ermöglicht.

PAL

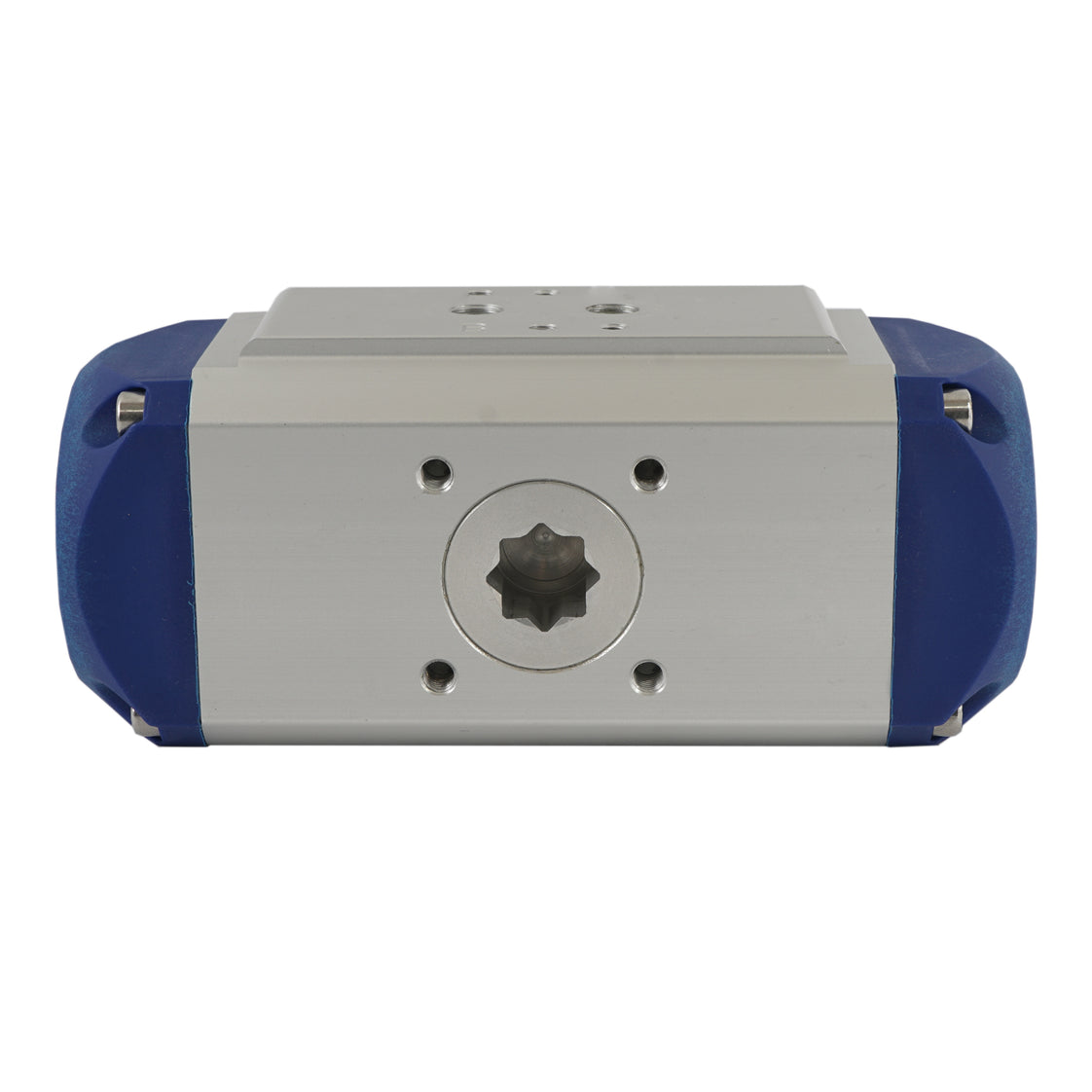

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine 1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G 1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.


Ersatzteile

Nachstehend finden Sie eine Liste der Ersatzteile für dieses Gerät, falls sie benötigt werden. Verwenden Sie einfach die SKU-Nummer in unserer Suchleiste, um das richtige Teil zu finden.

Kugelhahn: 6P14P050

Betätigungselement: PALO-006-05-14

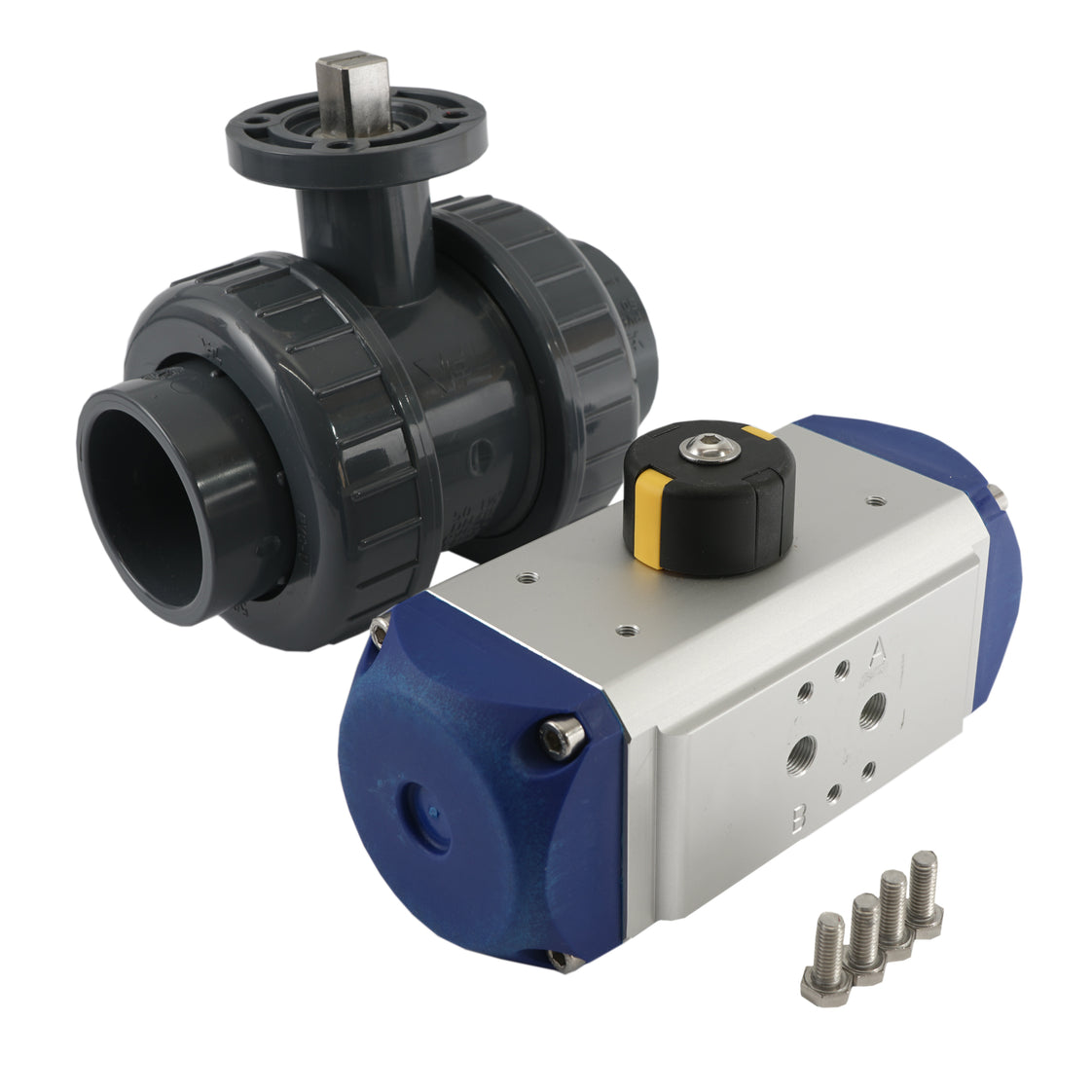

Anmerkung: Dieses Produkt wird in Einzelteilen, aber mit dem erforderlichen Montagezubehör geliefert.
