Referenz: AG-040-C
Marke: JP Fluid Control

Elektrischer Antrieb zur Steuerung von 0-90°-Ventilen mit ISO-Top-Flansch und einem maximalen Drehmoment von 40Nm. Von 0-90° in nur 8 Sekunden. Geeignet für Stromversorgungen von 12V AC/DC. Kompaktes und robustes Gehäuse (IP67) mit optischer Positionsanzeige. Mit Handnotbetätigung und zwei zusätzlichen Endschaltern zur Positionsrückmeldung.

Alle anzeigen
Regulärer Preis
€273,08
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€229,48
ohne MwSt.

Auf Lager Versand in 0T Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 35 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 0 Tagen rechnen. Bis zu 60 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75,00
Voraussichtliche Lieferung in 1 - 2 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

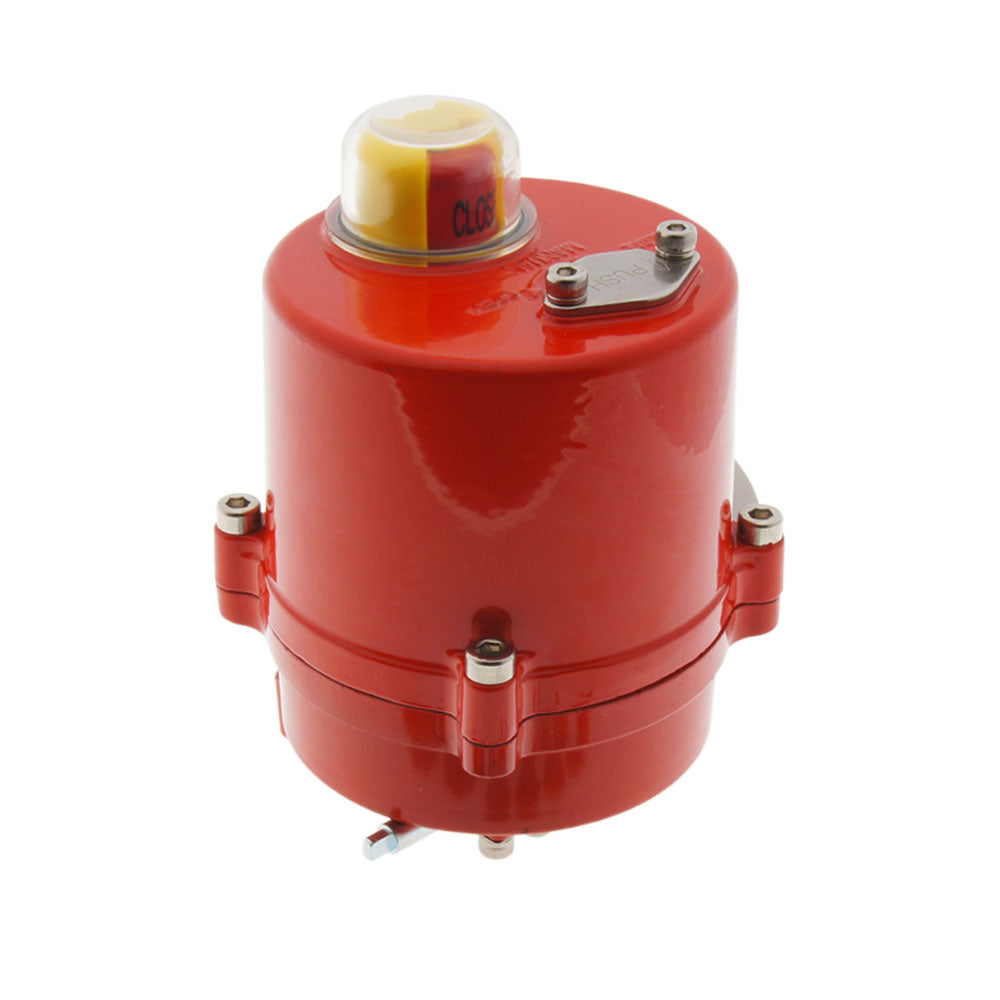

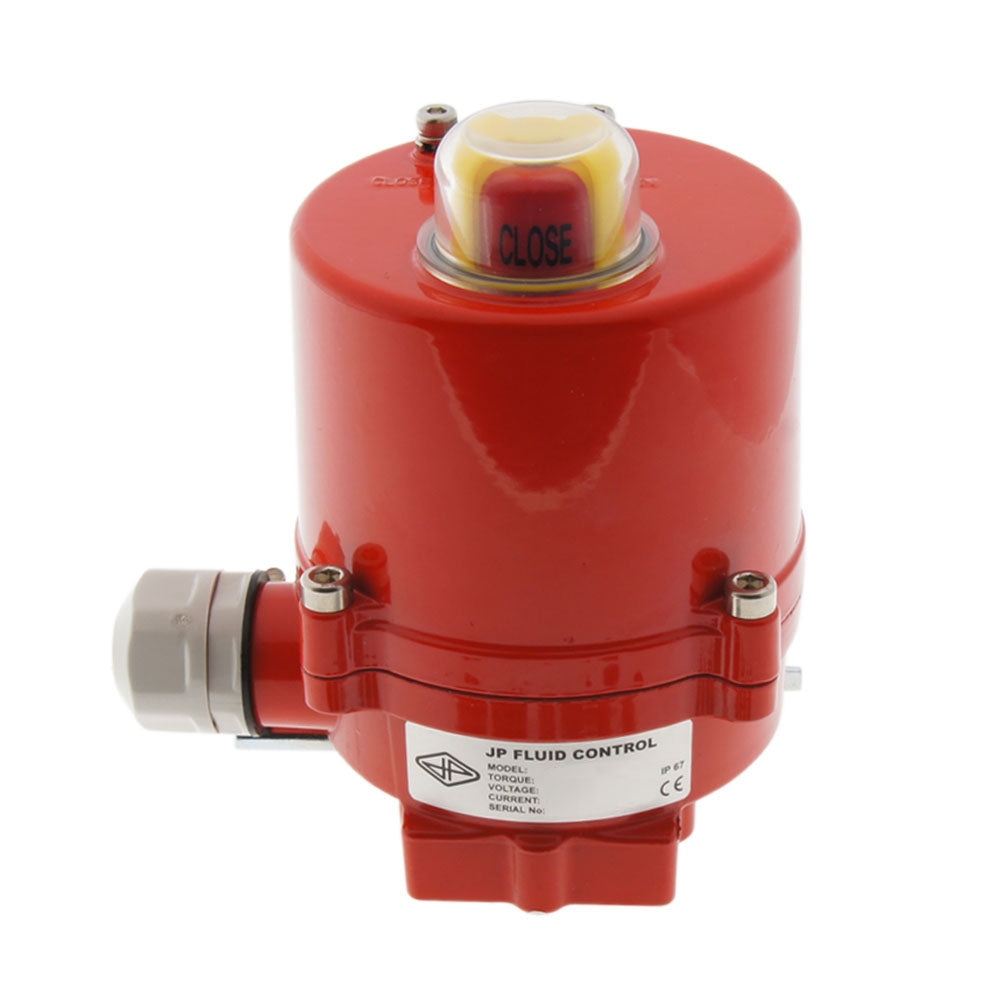

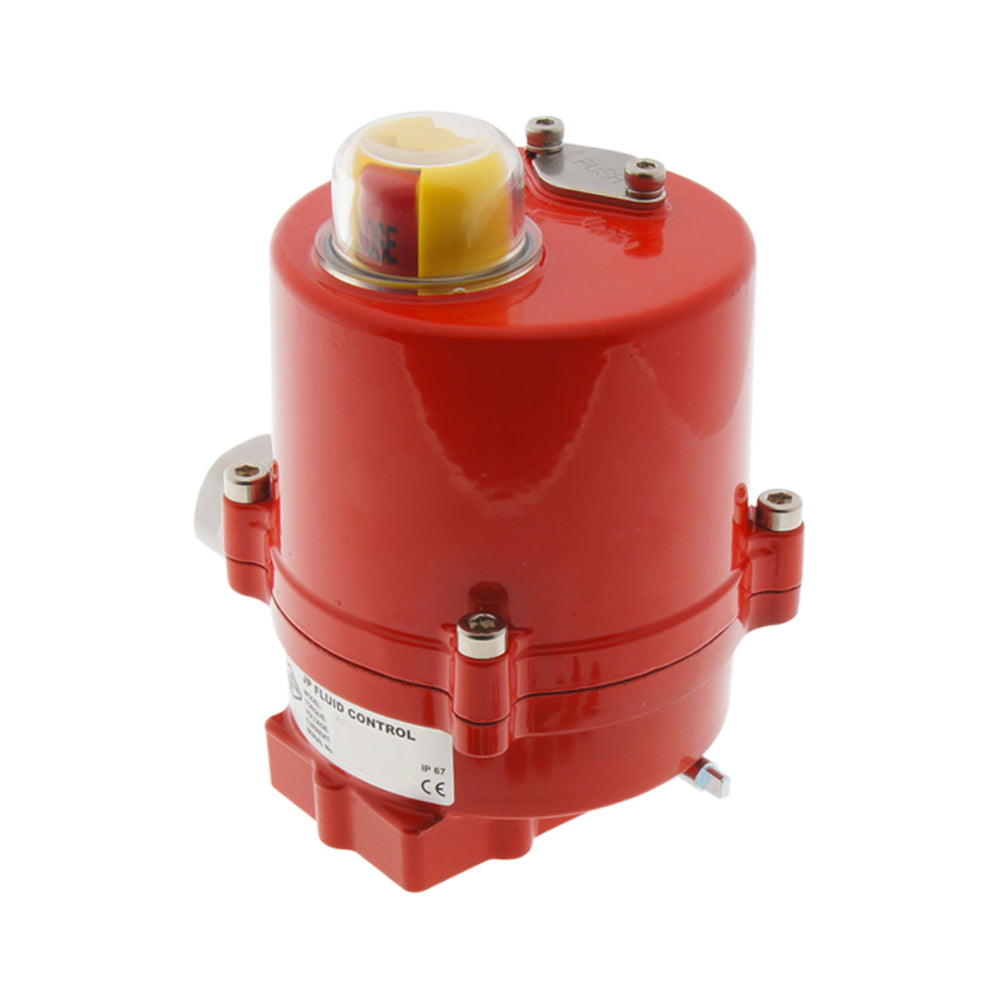

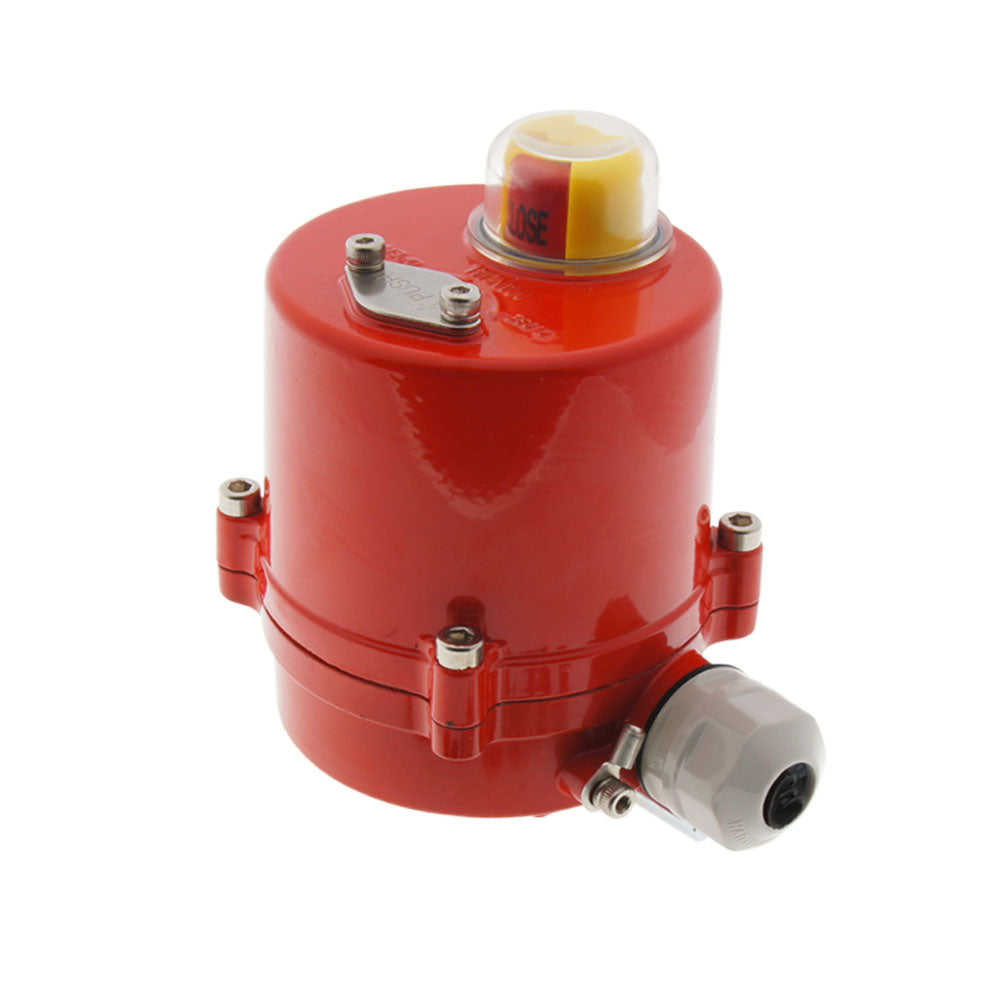

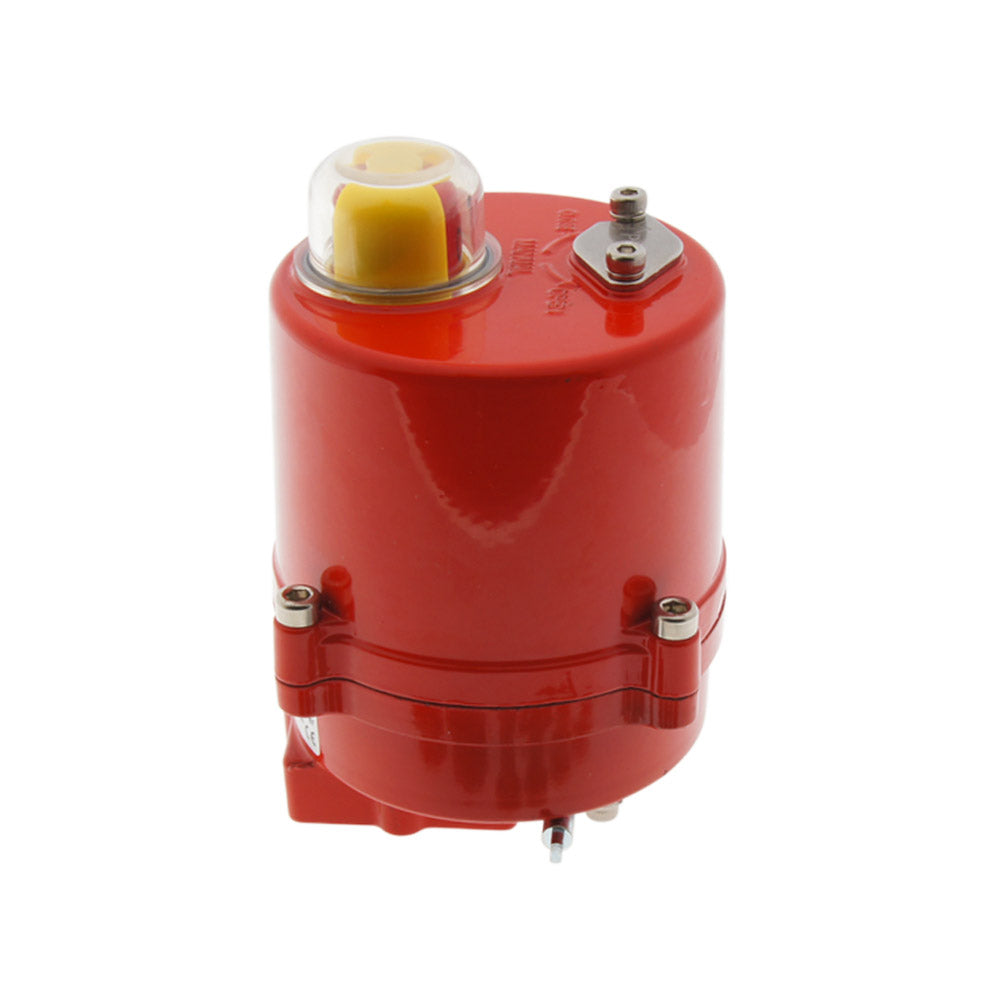

Der AG-040-C ist ein hochwertiger elektrischer Stellantrieb zur Betätigung von Vierteldrehventilen wie Kugelhähnen und Absperrklappen. Der Antrieb kann auf Armaturen mit einem ISO-5211-Flansch des Typs F03, F04 oder F05 montiert werden. In nur 8 Sekunden dreht sich der Antrieb von 0 auf 90°. Das maximale Drehmoment beträgt 40 Nm. Der Aktuator hat ein robustes, kompaktes Aluminiumgehäuse (pulverbeschichtet) und ist staub- und feuchtigkeitsbeständig, vorausgesetzt, ein korrekt dimensioniertes Kabel wird richtig verlegt. Eine Stellungsanzeige an der Oberseite zeigt die Position des Antriebs an und ist aus verschiedenen Richtungen gut sichtbar. Das Gerät ist mit einer Handnotbetätigung ausgestattet.



Der Stellantrieb ist für Stromversorgungen von 12 Volt DC oder AC (50/60Hz) geeignet. Mit zwei Schaltern kann die richtige Einstellung (AC oder DC) vorgenommen werden. Die Nennstromaufnahme im Betrieb beträgt 0,2 Ampere (Spitzenstrom 2,2 A). Das Ventil verfügt über eine 3-Punkt-Steuerung: Neben den beiden Kontakten für die Stromversorgung (Plus und Minus) gibt es ein Signal zum Öffnen (Minus) und ein Signal zum Schließen (Minus).



Anwendungen



Der Antrieb kann für Kugelhähne und Absperrklappen mit 0-90°-Steuerung verwendet werden. Die Ventile können aus verschiedenen Materialien wie Messing, Kunststoff oder (rostfreiem) Stahl hergestellt werden. Der Antrieb kann auf Armaturen mit ISO-5211-Flansch der Größe F03, F04 oder F05 montiert werden. Einige Beispiele für häufig genutzte Anwendungen sind Heizungssysteme, Bewässerung, industrielle Automatisierung, Wasserversorgung und Entwässerung usw.



Das erforderliche Drehmoment zum Drehen der Armatur sollte deutlich unter dem maximalen Drehmoment des Stellantriebs (40 Nm) liegen. Bitte beachten Sie, dass das Losbrechmoment eines Kugelhahns ca. 30% höher ist als das Drehmoment im Betrieb. Das Medium, die Temperatur, der Druck und die Stillstandszeit haben einen Einfluss auf das erforderliche Drehmoment. Beachten Sie immer die Angaben des Herstellers der Armatur.



Wichtige Merkmale



  • Reaktionszeit nur 8 Sekunden
  • Robustes IP-67-Gehäuse
  • Stromversorgung 12V AC/DC
  • Zwei zusätzliche Endschalter für Positionsrückmeldung
  • ISO 5211 Flanschform F03, F04 und F05
  • Manuelle Überbrückung

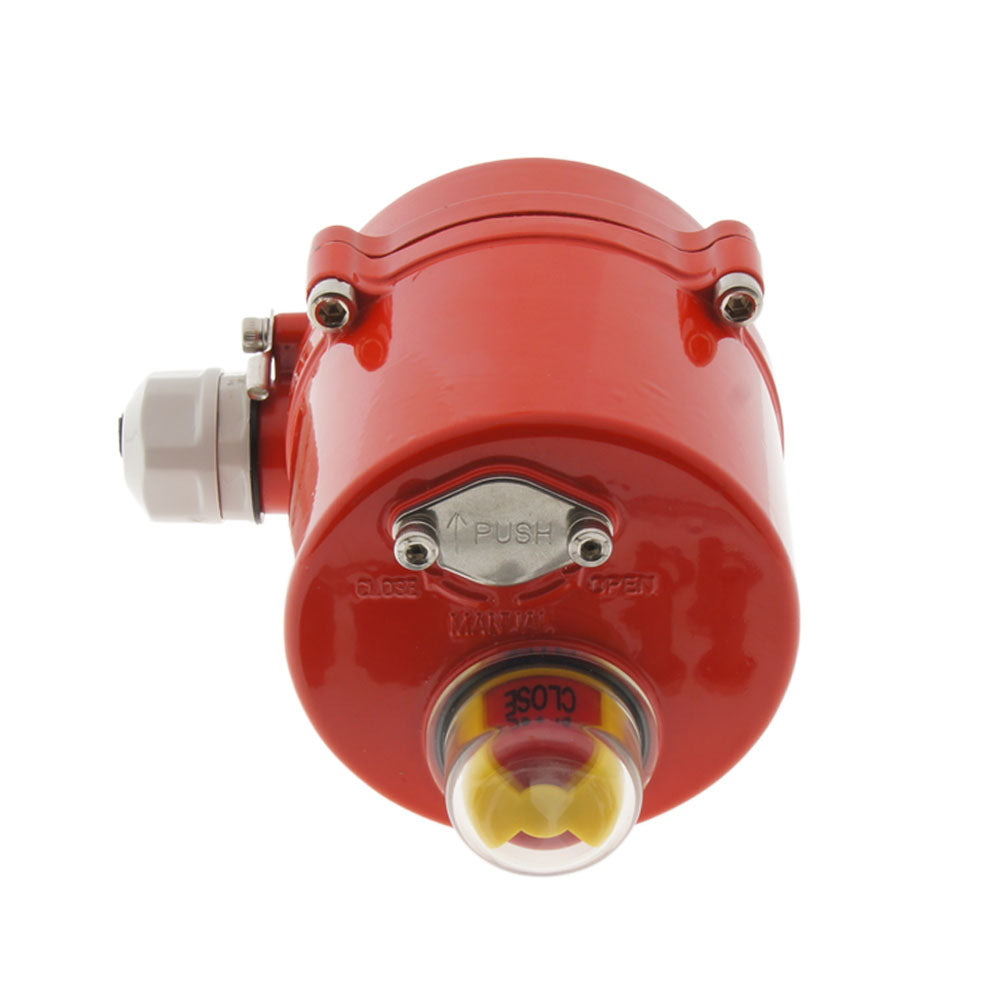

  • Deutliche visuelle Positionsanzeige
  • Unverlierbare Schrauben (die Schrauben fallen bei der Montage nicht aus dem Gehäuse heraus).


Technische Informationen



Arbeitsbereich



  • Öffnen/Schließen: 7s
  • Drehmoment (max): 40Nm
  • Reichweite: 0..90°
  • Umgebungstemperatur: -10..50 °C
  • Schutzgrad: IP67 (sofern korrekt installiert)


Elektrische Spezifikationen



  • Spannung: 12V DC oder AC 50/60Hz (über Schalter einstellbar)
  • Strom Nennwert: 0.2A
  • Aktueller Höchststand: 2,2A (bei maximalem Drehmoment)
  • Einschaltdauer: S2 30min. (IEC 60034-1)
  • Stromlaufplan:




Abmessungen



  • Höhe: 130 mm (5.12")
  • Länge: 94 mm (3,70")
  • Breite: 88 mm (3,46")
  • Flansch: ISO 5211 Typ F03/F04/F05

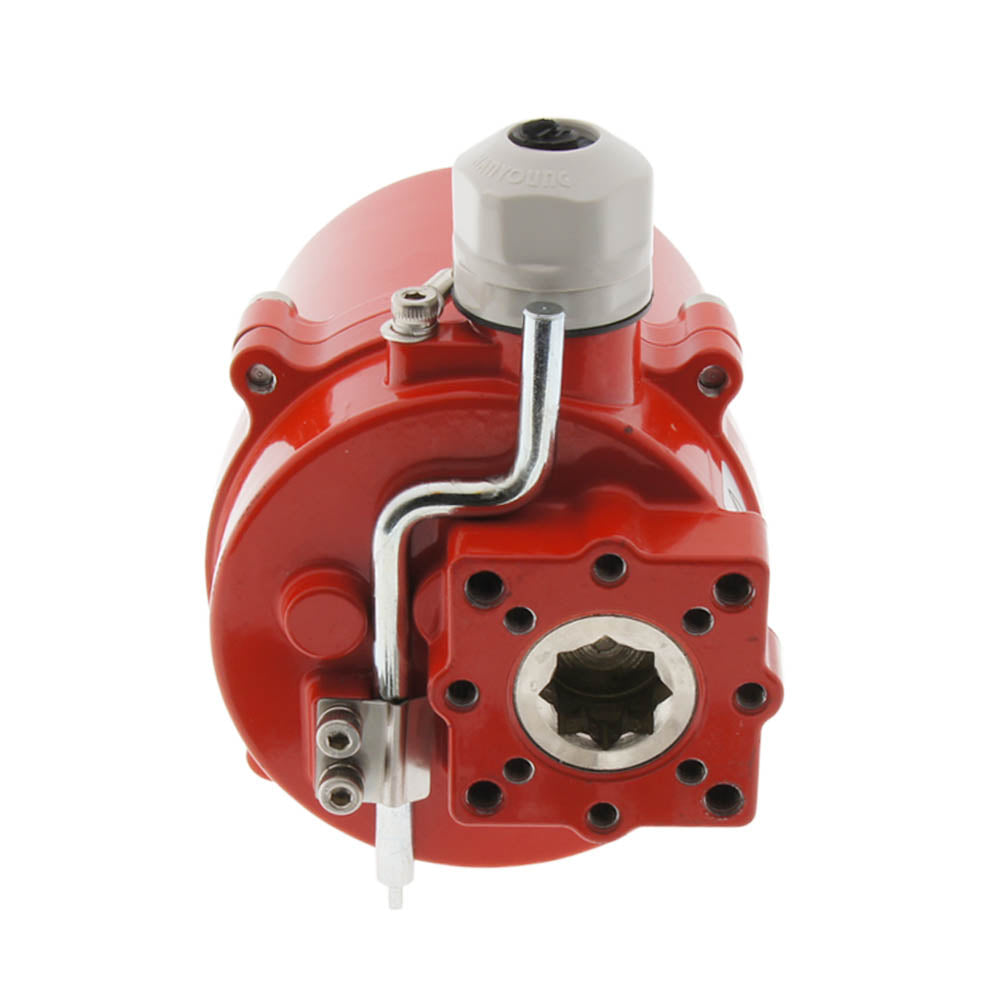

  • Antriebswelle: 14x14mm (9 und 11 mit mitgelieferten Einsätzen)

  • ag-actuator-dimensions.png

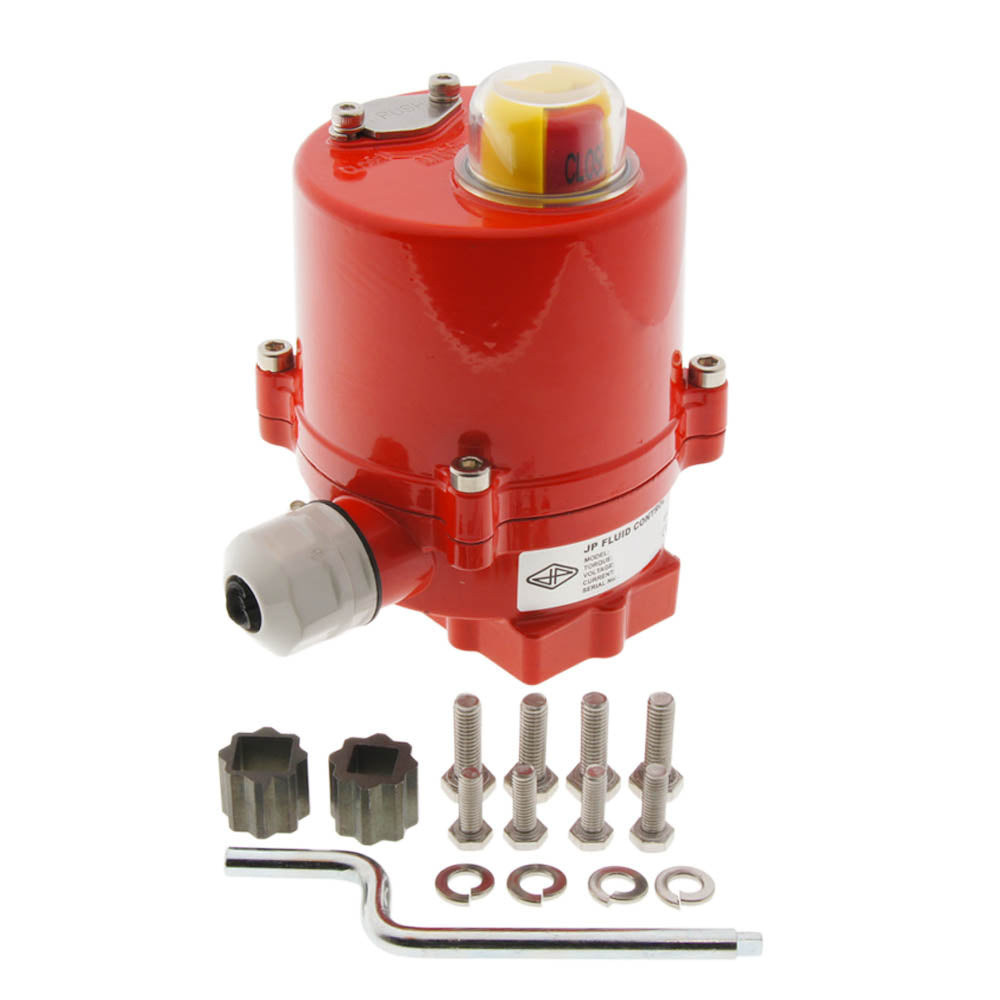

In der Schachtel



  • Aktuator AG-040-C (Kabel nicht enthalten)
  • Antriebswellenadapter (9x9mm, 11x11mm)
  • 4 Schrauben M5x16mm & Unterlegscheiben & Federringe (für F03-Flansch)
  • 4 Schrauben M6x16mm & Unterlegscheiben & Federringe (für F04 & F05 Flansch)
